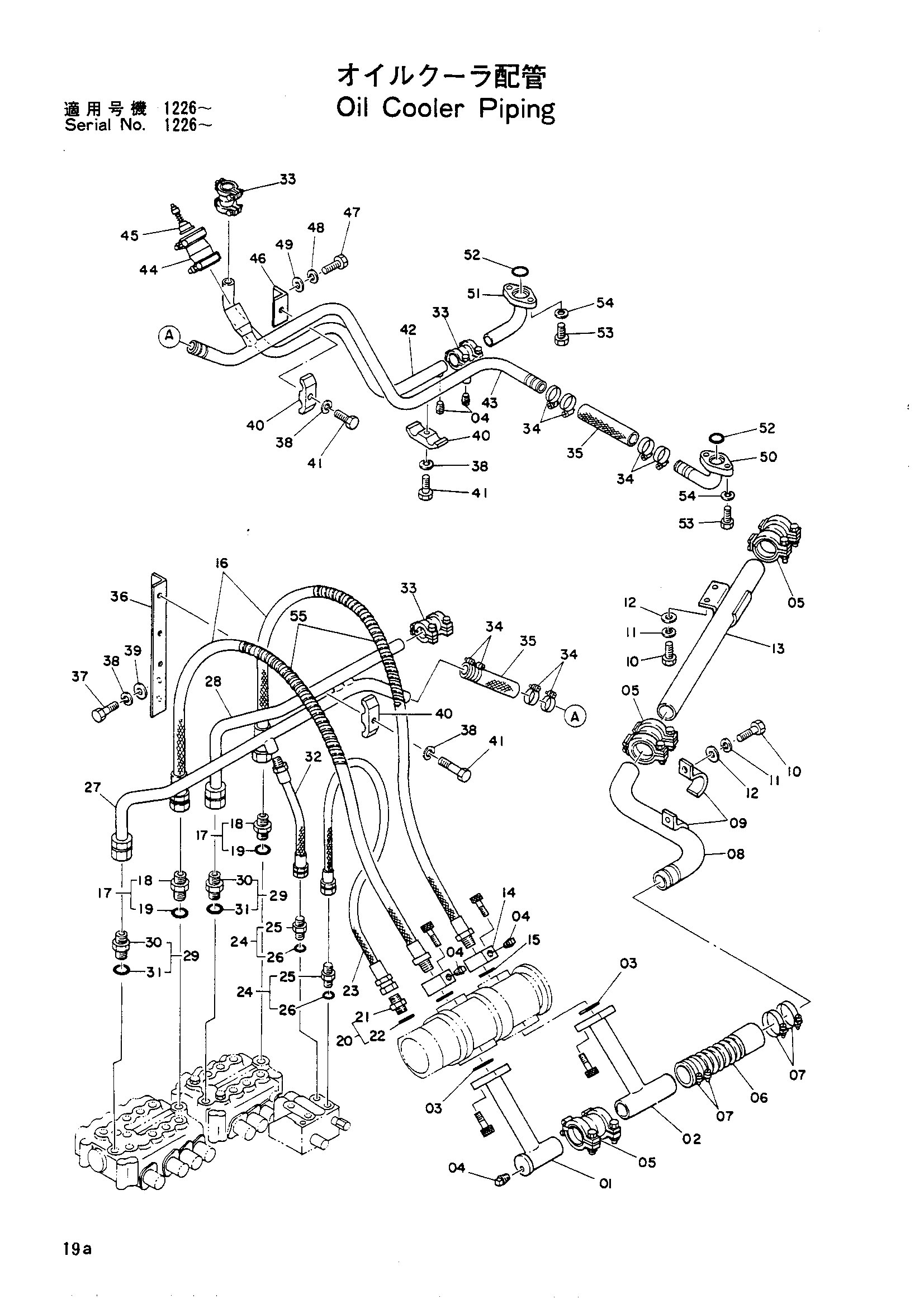

Масляный радиатор трубопроводы — HITACHI UH052M

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH052M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8018404	Всасывающая трубка	1
02	8018405	Всасывающая трубка	1
03	A811060	Уплотнительное кольцо	2
04	94-2011	Пробка	5
05	4067833	Муфта	3
06	4115321	Резиновый шланг	1
07	4504491	Хомут шланга	4
08	8019758	Всасывающая трубка	1
09	4107306	Хомут трубки	2
10	M111232	Болт	4
11	A590912	Пружинная шайба	4
12	A590112	Шайба	4
13	8018780	Всасывающая трубка	1
14	3015126	Фланец	2
15	A811040	Уплотнительное кольцо	2
16	4105167	Шланг	2
17	4042040	Адаптер	2
18	4042020	Адаптер	1
19	U12547U	Уплотнительное кольцо	1
20	4100970	Адаптер	1
21	4100969	Адаптер	1
22	U12547U	Уплотнительное кольцо W1530-12	1
23	4065938	Шланг	1
24	4042047	Адаптер	2
25	4042027	Адаптер	1
26	R26906R	Уплотнительное кольцо	1
27	8019915	Обратная трубка	1
28	8019916	Обратная трубка	1
29	4042041	Адаптер	2
30	4042021	Адаптер	1
31	4510188	Уплотнительное кольцо	1
32	4055263	Резиновый шланг	1
33	4071213	Муфта	3
34	4011675	Хомут шланга	8
35	4084123	Резиновый шланг	2
36	8018738	Опора	1
37	M111225	Болт	2
38	A590912	Пружинная шайба	5
39	A590112	Шайба	2
40	4053599	Хомут трубки	3
41	M111263	Болт	3
42	8019917	Обратная трубка	1
43	7009775	Обратная трубка	1
44	4067834	Муфта	1
45	4065108	Клапан	1
46	9705959	Опора	1
47	M111020	Болт	2
48	A590910	Пружинная шайба	2
49	A590110	Шайба	2
50	9713218	Обратная трубка	1
51	9713219	Обратная трубка	1
52	A811045	Уплотнительное кольцо	2
53	M111245	Болт	4
54	A590912	Пружинная шайба	4
55	4044420	Защитный кожух	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH052M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
