Тормозной клапан (для ходовой гидромотор) — HITACHI UH052M

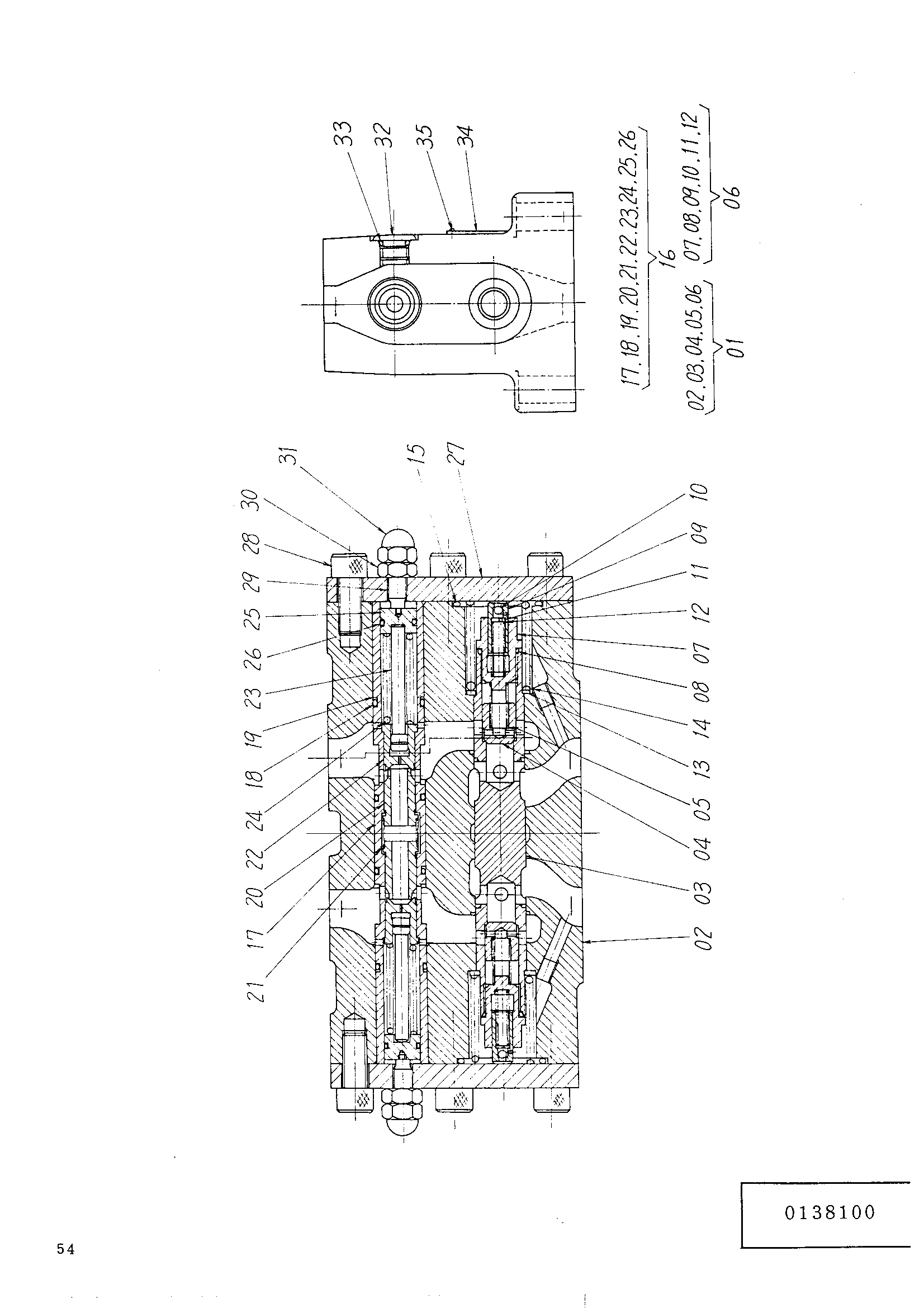

Заводская схема «Тормозной клапан (для ходовой гидромотор)» для HITACHI UH052M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9027516 | Тормозной клапан | 1 | |
| 01 | 9023706 | Корпус | 1 |
| 02 | 1002649 | Корпус | 1 |
| 03 | 3010309 | Золотник | 1 |
| 04 | 4064346 | Тарельчатый клапан | 2 |
| 05 | 4070131 | Пружина | 2 |
| 06 | 9023707 | Думпер | 2 |
| 07 | 4064348 | Втулка | 1 |
| 08 | 4506416 | Уплотнительное кольцо(JIS B2401 1BP16) | 1 |
| 09 | 4081240 | Поршень | 1 |
| 10 | 4066744 | Шарик | 1 |
| 11 | 4064549 | Проставка | 1 |
| 12 | 4069458 | Пружина | 1 |
| 13 | 4064550 | Шайба | 2 |
| 14 | 4064617 | Пружина | 2 |
| 15 | A811040 | Уплотнительное кольцо(JIS B2401 1BG40) | 2 |
| 16 | 9023708 | Клапан врлиеф | 1 |
| 17 | 4074918 | Втулка | 2 |
| 18 | 985099 | Уплотнительное кольцо(JIS B2401 1BP21) | 4 |
| 19 | 4040365 | Опорное кольцо | 2 |
| 20 | 4065579 | Сиденье | 2 |
| 21 | 4065580 | Пружина | 1 |
| 22 | 4069395 | Тарельчатый клапан | 2 |
| 23 | 4067608 | Поршень | 2 |
| 24 | 4065581 | Пружина | 2 |
| 25 | 4065577 | Пробка | 2 |
| 26 | 4506415 | Уплотнительное кольцо(JIS B2401 1BP15) | 2 |
| 27 | 4074815 | Крышка | 2 |
| 28 | M341228 | Болт с внутренним шестигранником | 10 |
| 29 | 4071976 | Винт регулировочный | 2 |
| 30 | M501008 | Гайка | 2 |
| 31 | 4068110 | Гайка колпачок | 2 |
| 32 | 4055350 | Пробка | 2 |
| 33 | 957366 | Уплотнительное кольцо(JIS B2401 1BP11) | 2 |
| 34 | 3006874 | Информационная табличка | 1 |
| 35 | M491832 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH052M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
