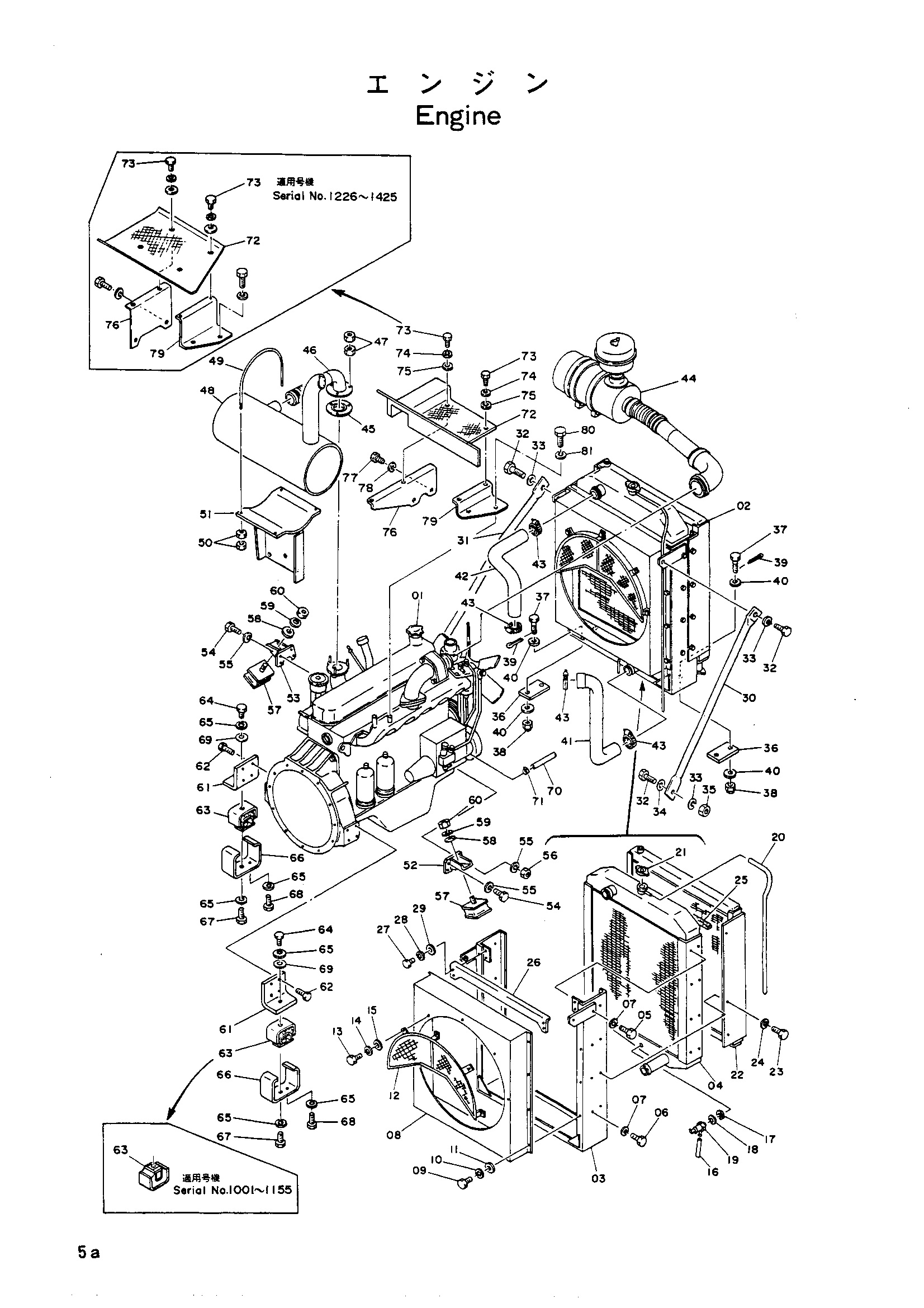

Двигатель — HITACHI UH052M

Заводская схема «Двигатель» для HITACHI UH052M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4069065	Двигатель	1
02	4065340	Радиатор в сборе	1
03	4077901	Рама радиатор	1
04	4077902	Коре радиатор	1
05	M111028	Болт	2
06	M111020	Болт	6
07	A590910	Пружинная шайба	8
08	4096858	Направляющая вентилятор	1
09	M200616	Болт	10
10	A590906	Пружинная шайба	10
11	A590106	Пружинная шайба	10
12	4096859	Защита вентилятор	1
13	M200814	Болт	5
14	A590908	Пружинная шайба	5
15	A590108	Шайба	5
16	4042647	Шланг	1
17	4042644	Манжета	1
18	4042645	Манжета	1
19	4042646	Кран	1
20	4077905	Шланг	1
21	4508613	Колпачок	1
22	4077906	Масляный радиатор	1
23	M111020	Болт	8
24	A590910	Пружинная шайба	8
25	4077907	Манжета	2
26	4077908	Балка	1
27	M111025	Болт	4
28	A590910	Пружинная шайба	4
29	A590110	Шайба	4
30	4111933	Стойка	1
31	3502132	Стойка	1
32	M111636	Болт	4
33	A590916	Пружинная шайба	4
34	A590116	Шайба	2
35	M511613	Гайка	2
36	452163	Резиновая прокладка	2
37	4056087	Болт	4
38	M631619	Корончатая гайка	4
39	A764032	Шплинт	4
40	A590116	Шайба	8
41	2007139	Шланг	1
42	3010263	Шланг	1
43	4504199	Хомут шланга	4
44	9022722 замена: 9037242	Воздушный фильтр в сборе	1
44	9037242	Воздушный фильтр в сборе	1
45	4045417	Прокладка	1
46	8009325	Выпускная труба	1
47	M521008	Гайка	6
48	4085222	Глушитель	1
48	4109189	Глушитель	1
48	4111932	Глушитель	1
49	4035493	Болт	2
49	4108868	U-образный болт	2
50	M501008	Гайка	8
51	7004954	Кронштейн	1
51	7009219	Кронштейн	1
51	7009220	Кронштейн	1
52	8003608	Кронштейн	1
53	8003609	Кронштейн	1
54	M111025	Болт	7
55	A590910	Пружинная шайба	8
56	M511008	Гайка	1
57	4013243	Резиновая прокладка	2
58	A590112	Шайба	4
59	A590912	Пружинная шайба	4
60	M511210	Гайка	4
61	3010261	Кронштейн	2
61	3019121	Кронштейн	2
62	M211236	Болт	8
63	3014783	Резиновая прокладка	2
63	3019120	Резиновая прокладка	2
64	M111628	Болт	2
64	M111640	Болт	2
65	A590916	Пружинная шайба	8
66	3010262	Ограничитель	2
66	3019118	Ограничитель	2
67	M111636	Болт	2
67	M111650	Болт	2
68	M111628	Болт	4
69	4087197	Шайба	2
70	4075190	Шланг	2
71	4514700	Хомут шланга	4
72	3020046	Кронштейн	1
72	8010151	Крышка	1
72	8010151	Крышка	1
73	M111020	Болт	4
73	M111020	Болт	4
73	M111025	Болт	4
74	A590910	Пружинная шайба	4
75	J217083	Шайба	4
76	3011113	Кронштейн	1
76	3011113	Кронштейн	1
76	3018993	Кронштейн	1
77	M200818	Болт	2
78	A590908	Пружинная шайба	2
79	3011114	Кронштейн	1
79	3011114	Кронштейн	1
79	8018865	Кронштейн	1
80	M111020	Болт	2
81	A590910	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH052M и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
