Гидролинии рабочего оборудования — HITACHI UH052M

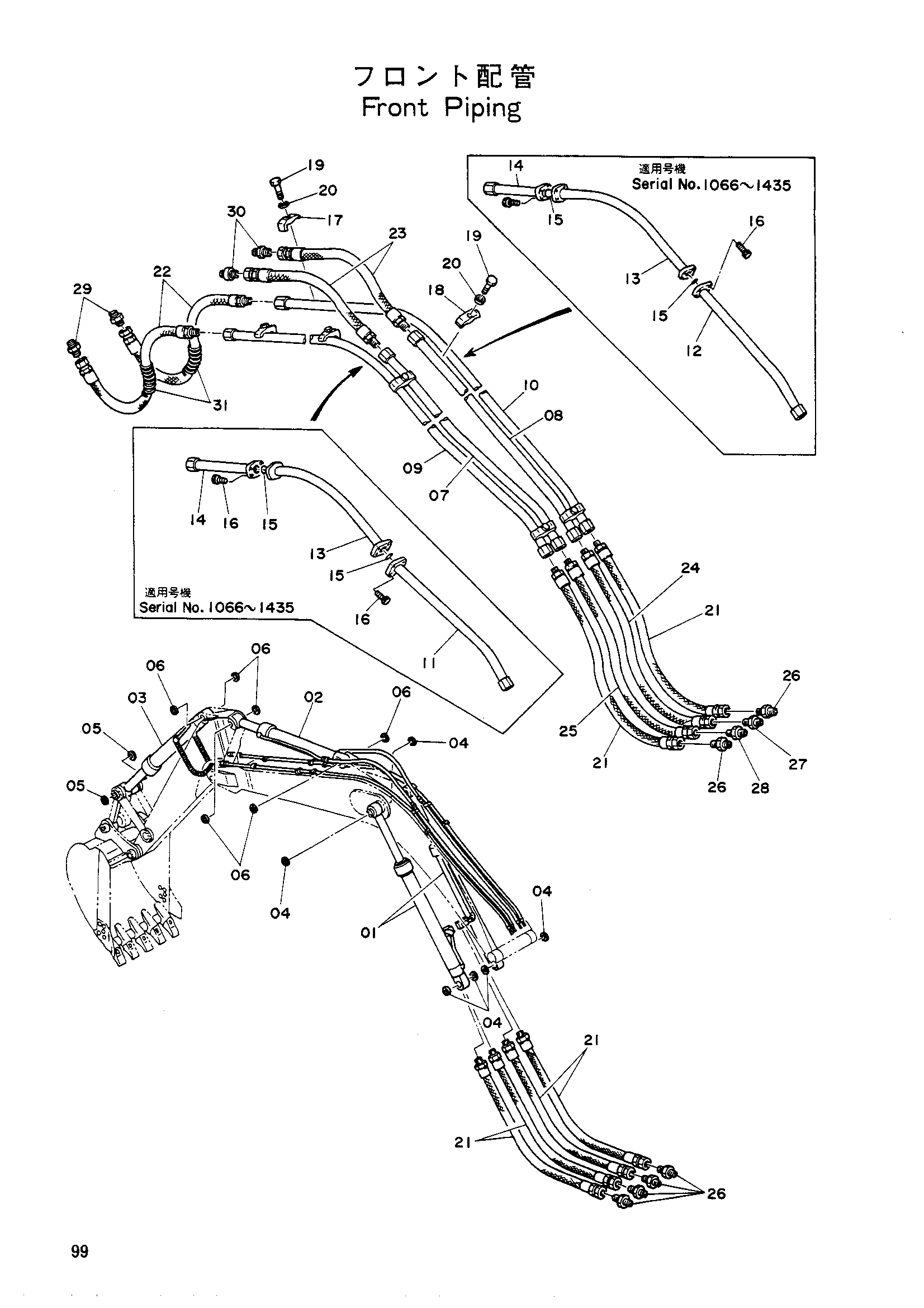

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH052M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3010757 | Гидроцилиндр стрелы | 2 |
| 02 | 3014595 | Гидроцилиндр | 1 |
| 02 | 3018705 | Гидроцилиндр | 1 |
| 03 | 3010759 | Гидроцилиндр ковша | 1 |
| 04 | 4065687 | Пылезащитное уплотнение | 8 |
| 05 | 4082193 | Пылезащитное уплотнение | 2 |
| 06 | 4082194 | Пылезащитное уплотнение | 6 |
| 07 | 8010605 | Трубка | 1 |
| 07 | 9712815 | Трубка | 1 |
| 08 | 8013147 | Трубка | 1 |
| 08 | 9712814 | Трубка | 1 |
| 09 | 8010608 | Трубка | 1 |
| 09 | 8010608 | Трубка | 1 |
| 10 | 8010609 | Трубка | 1 |
| 10 | 8010609 | Трубка | 1 |
| 11 | 9711406 | Трубка | 1 |
| 12 | 9711405 | Трубка | 1 |
| 13 | 9711403 | Трубка | 2 |
| 14 | 9711404 | Трубка | 2 |
| 15 | A811030 | Уплотнительное кольцо | 4 |
| 16 | M351040 | Болт с внутренним шестигранником | 16 |
| 17 | 4053595 | Хомут трубки | 4 |
| 18 | 4053596 | Хомут трубки | 4 |
| 19 | M111250 | Болт | 8 |
| 20 | A590912 | Пружинная шайба | 8 |
| 21 | 4069011 | Шланг | 6 |
| 22 | 4071000 | Шланг | 2 |
| 23 | 4065741 | Шланг | 2 |
| 23 | 4069011 | Шланг | 2 |
| 24 | 4065741 | Шланг | 1 |
| 25 | 4065741 | Шланг | 1 |
| 25 | 4069011 | Шланг | 1 |
| 26 | 4069038 | Адаптер | 6 |
| 27 | 94-1304 | Адаптер | 1 |
| 28 | 4069038 | Адаптер | 1 |
| 28 | 94-1304 | Адаптер | 1 |
| 29 | 94-1303 | Адаптер | 2 |
| 30 | 94-1303 | Адаптер | 2 |
| 30 | 94-1304 | Адаптер | 2 |
| 31 | 4070691 | Защита шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH052M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
