Гидроцилиндр ковша — HITACHI UH052M

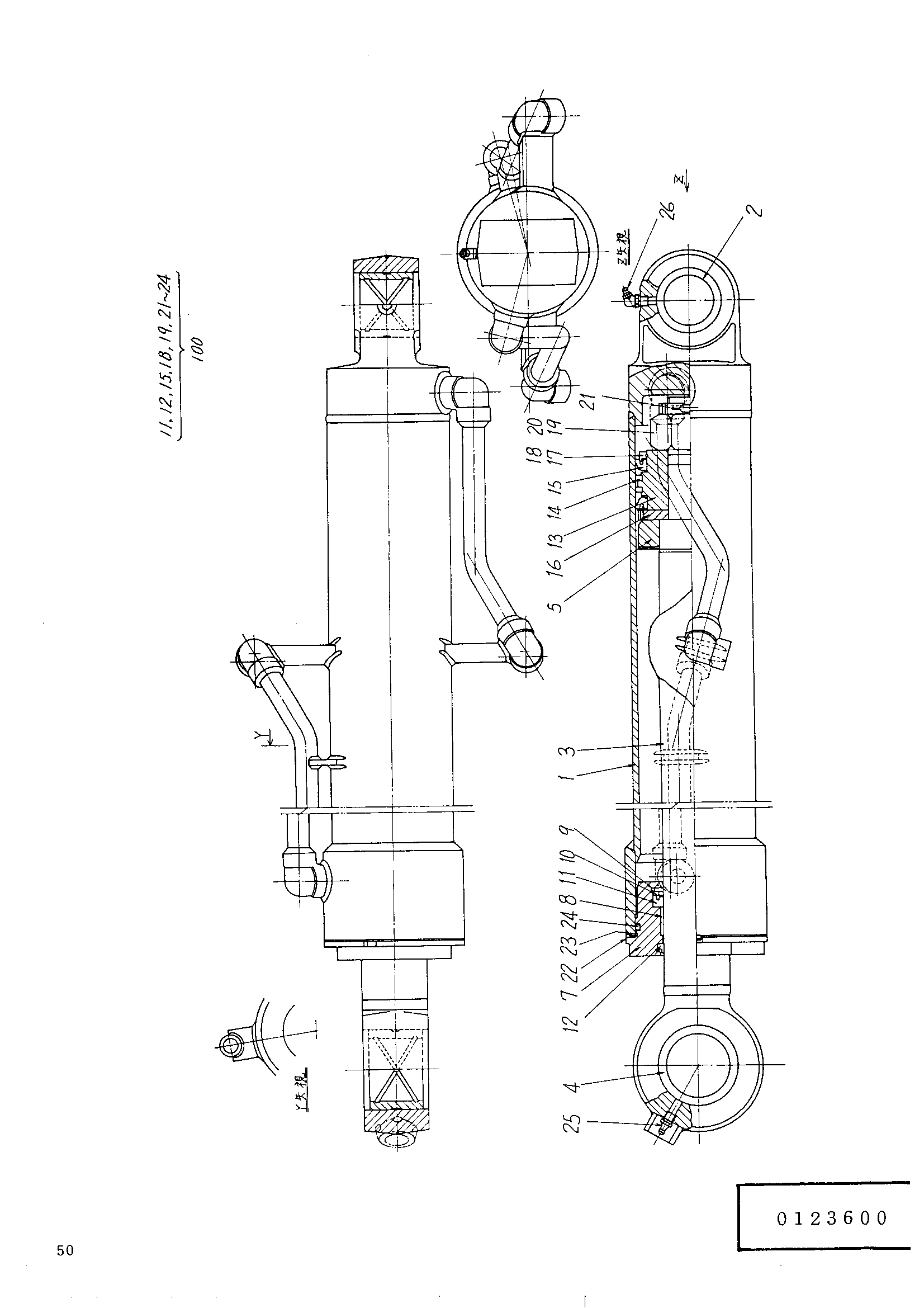

Заводская схема «Гидроцилиндр ковша» для HITACHI UH052M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3010759 | Гидроцилиндр ковша | 1 | |
| 1 | 3013950 | Трубка | 1 |
| 2 | 4085448 | Втулка | 1 |
| 3 | 4085457 | Шток поршня | 1 |
| 4 | 4085458 | Втулка | 1 |
| 5 | 4085459 | Проставка | 1 |
| 7 | 3013951 | Головка гидроцилиндра | 1 |
| 8 | 4004662 | Втулка | 1 |
| 9 | 4508147 | Кольцо фиксатор | 1 |
| 10 | 4508148 | Манжета головка | 1 |
| 11 | 4085460 | U-образная манжета | 1 |
| 12 | 4085460 | Кольцо | 1 |
| 13 | 4004667 | Поршень | 1 |
| 14 | 933771 | Поршневое кольцо | 2 |
| 15 | 4085445 | U-образная манжета | 2 |
| 16 | 4004668 | Держатель | 1 |
| 17 | 966218 | Держатель | 1 |
| 18 | 4004683 | Ограничитель | 1 |
| 19 | 4004669 | Регулировочная шайба | 1 |
| 20 | 4004073 | Корончатая гайка | 1 |
| 21 | A768080 | Палец разрезной(JIS B1351 8.0X8.0) | 1 |
| 22 | 4039697 | Шайба | 1 |
| 23 | A810115 | Уплотнительное кольцо(JIS B2401 1A G115) | 1 |
| 24 | 992446 | Уплотнительное кольцо(JIS B2401 1B P110) | 1 |
| 25 | J75481 | Штуцер(JIS B1575 а-пт1/8) | 1 |
| 26 | J75581 | Штуцер(JIS B1575 б-пт1/8) | 1 |
| 100 | 4089553 | Комплект гидроцилиндр. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH052M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
