Ходовой трубопроводы — HITACHI UH052M

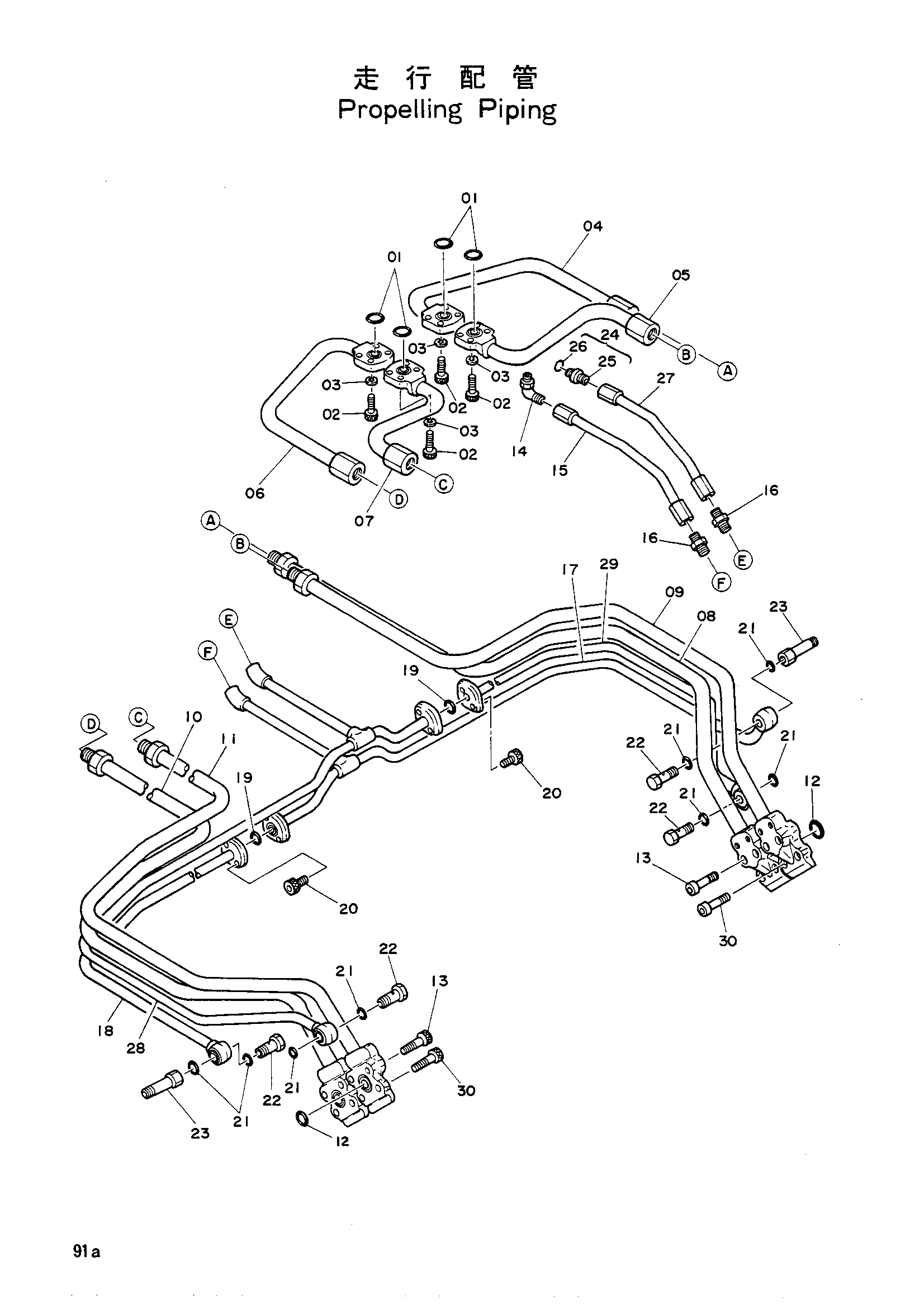

Заводская схема «Ходовой трубопроводы» для HITACHI UH052M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9024539	Ходовой трубопроводы в сборе	1
	9040923	Ходовой трубопроводы в сборе	1
01	A811030	Уплотнительное кольцо	4
02	M341032	Болт с внутренним шестигранником	16
02	M341056	Болт	16
03	A590910	Пружинная шайба	16
04	9708073	Трубка	1
04	9714500	Трубка	1
05	9708074	Трубка	1
05	9714497	Трубка	1
06	9708075	Трубка	1
06	9714499	Трубка	1
07	9708076	Трубка	1
07	9714498	Трубка	1
08	8012213	Трубка	1
08	8021649	Трубка	1
09	8012214	Трубка	1
09	8021648	Трубка	1
10	8012215	Трубка	1
10	8021650	Трубка	1
11	8012216	Трубка	1
11	8021647	Трубка	1
12	A811035	Уплотнительное кольцо	4
13	M341450	Болт с внутренним шестигранником	8
13	M341450	Болт с внутренним шестигранником	16
14	4037761	Угловой штуцер	1
15	9708077	Трубка	1
16	94-1302	Адаптер	2
17	8012217	Трубка	1
17	8021644	Трубка	1
18	8012218	Трубка	1
18	8021643	Трубка	1
19	A811025	Уплотнительное кольцо	2
20	M351040	Болт	4
21	954493	Уплотнительное кольцо	8
22	4055998	Болт	4
22	409416	Болт	4
23	4072323	Адаптер	2
24	4042031	Адаптер	1
25	4042011	Адаптер	1
26	4509180	Уплотнительное кольцо	1
27	9708078	Трубка	1
28	8012219	Трубка	1
28	8021645	Трубка	1
29	8012220	Трубка	1
29	8021646	Трубка	1
30	M341428	Болт сокет	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH052M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
