Центральный коллектор — HITACHI UH052M

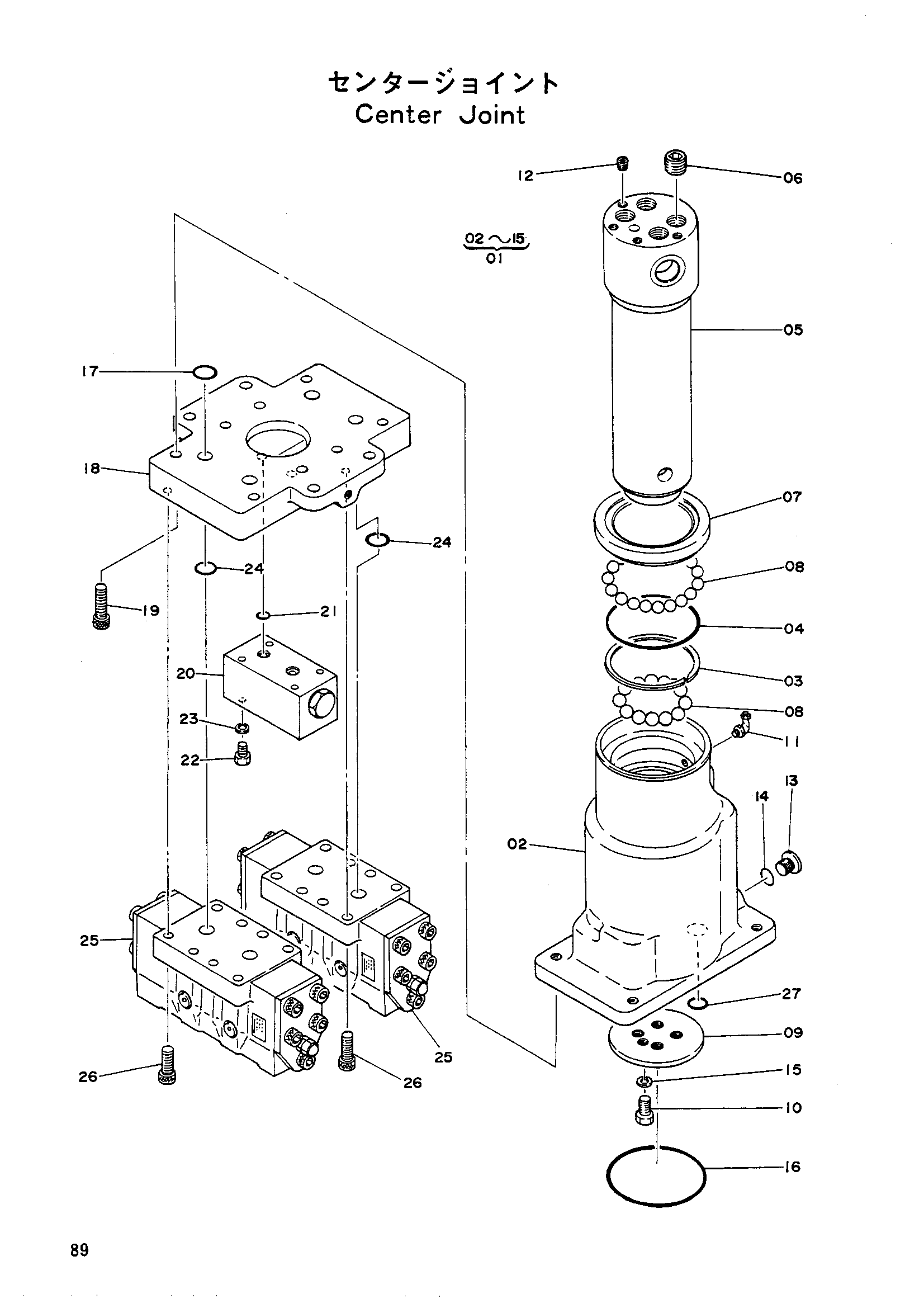

Заводская схема «Центральный коллектор» для HITACHI UH052M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9024599 | Центральный коллектор в сборе | 1 | |
| 9037705 | Центральный коллектор в сборе | 1 | |
| 01 | 9021049 | Центральный коллектор в сборе | 1 |
| 01 | 9036780 | Центральный коллектор в сборе | 1 |
| 02 | 1002105 | Корпус | 1 |
| 02 | 1004976 | Корпус | 1 |
| 03 | 4513525 | Опорное кольцо | 8 |
| 03 | 4513525 | Опорное кольцо | 10 |
| 04 | 4058971 | Уплотнительное кольцо | 5 |
| 04 | 4058971 | Уплотнительное кольцо | 6 |
| 05 | 1002131 | Шпиндель | 1 |
| 05 | 1004975 | Шпиндель | 1 |
| 06 | 94-2014 | Пробка | 4 |
| 07 | 4064394 | Крышка | 1 |
| 07 | 4109008 | Крышка | 1 |
| 08 | 972658 | Шарик | 38 |
| 09 | 4079547 | Упорная пластина | 1 |
| 09 | 4108843 замена: 4114650 | Упорная пластина | 1 |
| 10 | M111022 | Болт | 4 |
| 10 | M121222 | Болт | 4 |
| 11 | J75581 | Штуцер | 1 |
| 12 | 94-2012 | Пробка | 1 |
| 13 | 4067079 | Пробка | 1 |
| 14 | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A590910 | Пружинная шайба | 4 |
| 16 | A810125 | Уплотнительное кольцо | 1 |
| 17 | A811025 | Уплотнительное кольцо | 4 |
| 18 | 9022588 | Клапан пластина | 1 |
| 19 | M341236 | Болт с внутренним шестигранником | 8 |
| 20 | 9022586 | Клапан редукинг | 1 |
| 21 | 4506412 | Уплотнительное кольцо | 2 |
| 22 | M200880 | Болт | 4 |
| 23 | A590908 | Пружинная шайба | 4 |
| 24 | A811025 | Уплотнительное кольцо | 4 |
| 25 | 9029268 | Тормозной клапан | 2 |
| 26 | M341245 | Болт с внутренним шестигранником | 16 |
| 27 | 4506420 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH052M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
