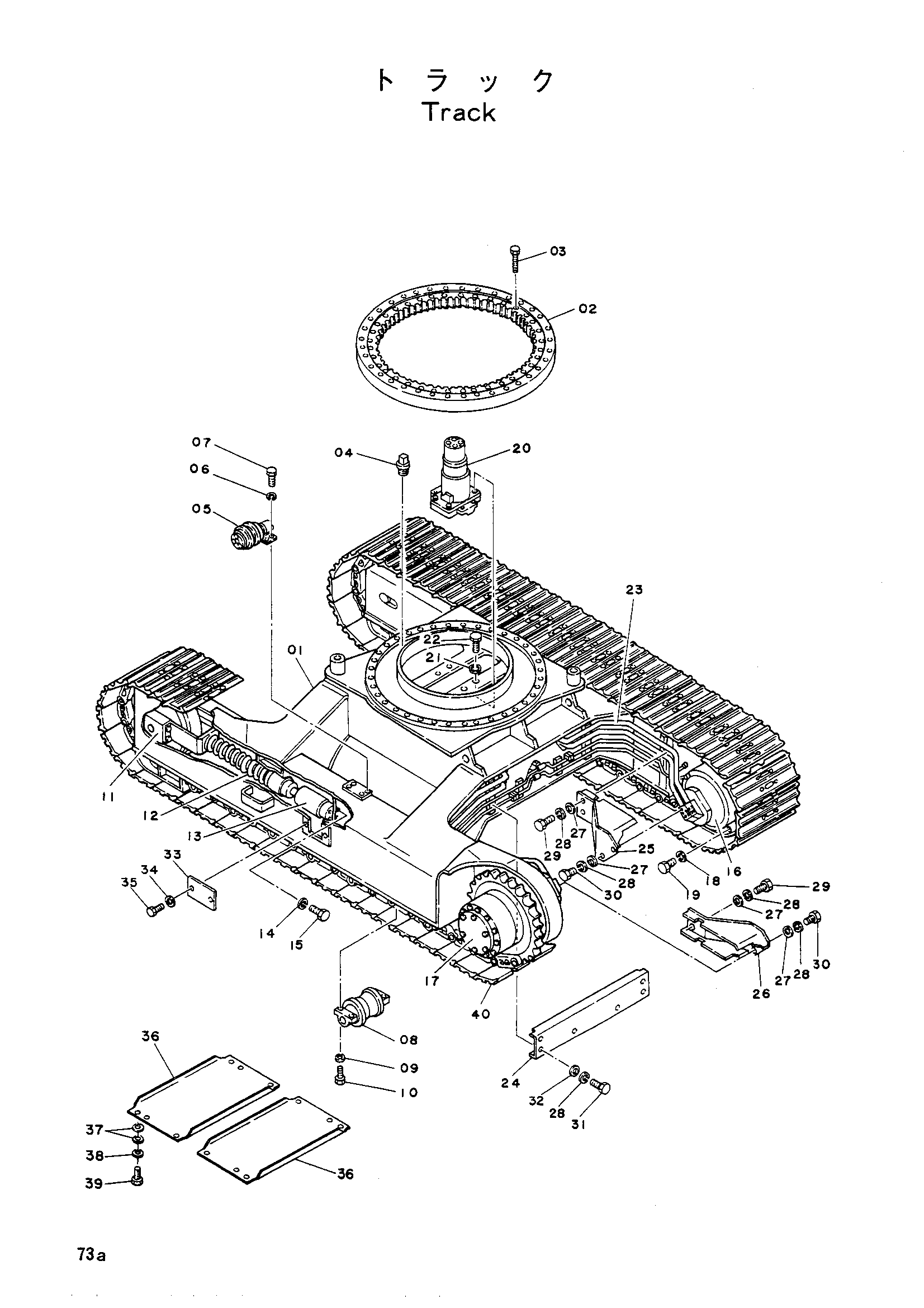

Гусеница — HITACHI UH052M

Заводская схема «Гусеница» для HITACHI UH052M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6002893	Гусеничная цепь в сборе (710)	1
02	4085284 замена: 9023760	Подшипник поворот	1
02	4113331 замена: 9023760	Подшипник поворот	1
02	9023670	Подшипник поворот	1
03	M121800	Болт	36
04	94-2028	Пробка	1
05	9029294	Поддерживающий каток в сборе	2
06	A590916	Пружинная шайба	8
07	M111636	Болт	8
08	9024507	Опорный каток в сборе	14
09	A590916	Пружинная шайба	56
10	M121680	Болт	56
11	9029747	Направляющее колесо в сборе	2
12	9024509	Гусеница пружина в сборе	2
13	9023970	Механизм натяжения в сборе	2
14	A590916	Пружинная шайба	8
15	M121645	Болт	8
16	9025361	Ходовой устройство в сборе (правый)	1
17	9025360	Ходовой устройство в сборе (левый)	1
18	A590916	Пружинная шайба	32
19	4087010	Болт	32
20	9024599	Центральный коллектор в сборе	1
20	9037705	Центральный коллектор в сборе	1
21	A590916	Пружинная шайба	4
22	M211645	Болт	4
23	9024539 замена: 9040923	Ходовой трубопроводы в сборе	1
23	9040923	Ходовой трубопроводы в сборе	1
24	8014948	Крышка	1
25	7006536	Крышка(правый)	1
26	7006535	Крышка(левый)	1
27	A590112	Шайба	8
28	A590912	Пружинная шайба	14
29	M111225	Болт	4
30	M111256	Болт	4
31	M111263	Болт	6
32	4090200	Шайба	6
33	4505649	Крышка	2
34	A590910	Пружинная шайба	4
35	M111020	Болт	4
36	8012665	Крышка	2
37	A590112	Шайба	24
38	A590912	Пружинная шайба	12
39	M111232	Болт	12
40	9029494 замена: 9031997	Гусеничная цепь в сборе (710)	2
40	9031997	Гусеничная цепь в сборе (710)	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH052M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
