Рычаг управления (2-рычаг тип) — HITACHI UH052M

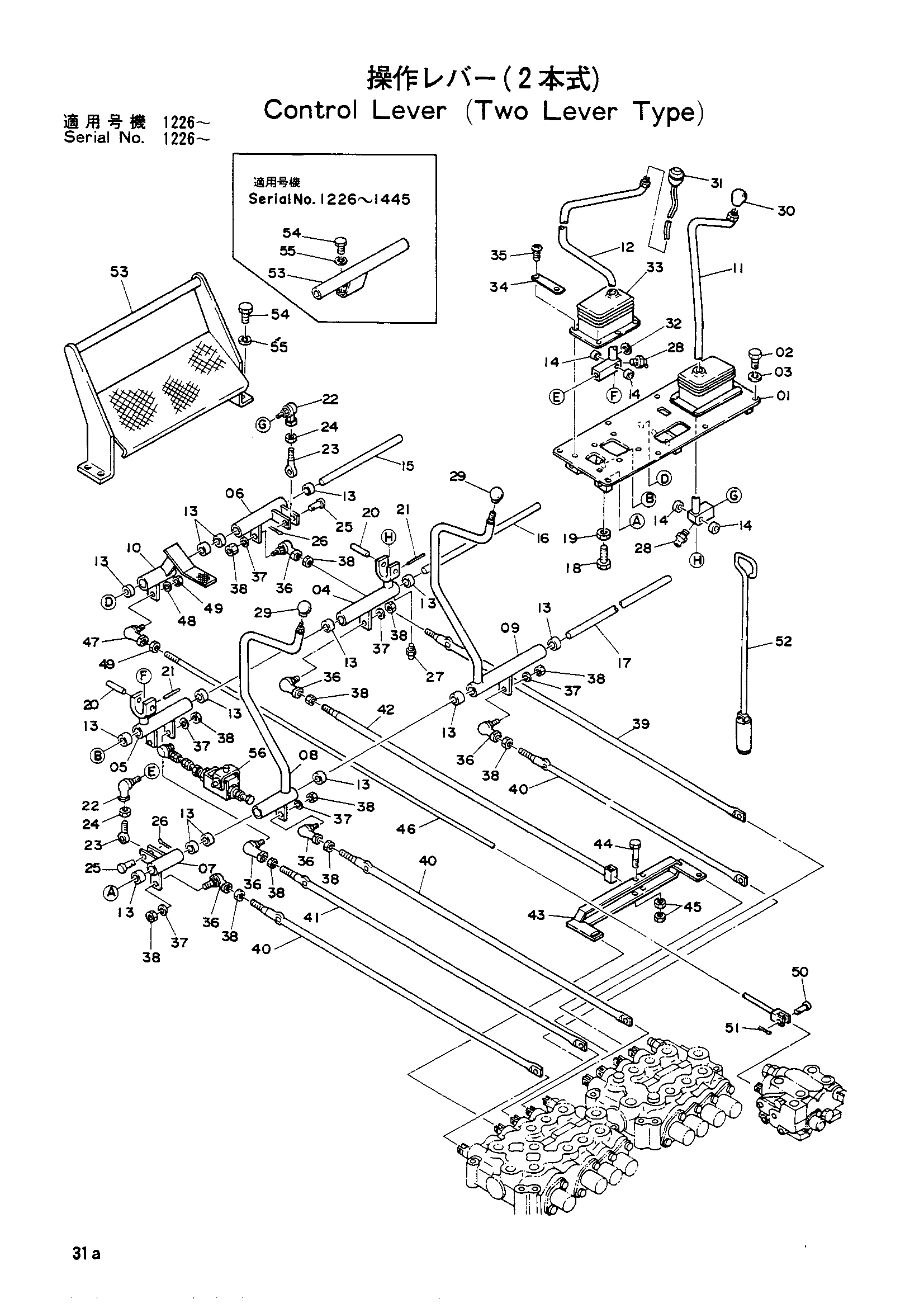

Заводская схема «Рычаг управления (2-рычаг тип)» для HITACHI UH052M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7009261 | Кронштейн | 1 |
| 02 | M111020 | Болт | 7 |
| 02 | M111022 | Болт | 7 |
| 03 | A590910 | Пружинная шайба | 7 |
| 04 | 8018836 | Рычаг стрела | 1 |
| 05 | 8018835 | Рычаг поворот | 1 |
| 06 | 8018837 | Рычаг ковш | 1 |
| 07 | 8018839 | Рычаг рукоять | 1 |
| 08 | 7009260 | Рычаг ход L | 1 |
| 08 | 7011446 | Рычаг ход L | 1 |
| 09 | 7009259 | Рычаг ход R | 1 |
| 09 | 7011445 | Рычаг ход R | 1 |
| 10 | 8018838 | Рычаг педаль | 1 |
| 11 | 7009241 | Рычаг R | 1 |
| 11 | 7010688 | Рычаг R | 1 |
| 12 | 7009242 | Рычаг L | 1 |
| 12 | 7010689 | Рычаг L | 1 |
| 13 | 4063692 | Игольчатый подшипник | 14 |
| 14 | 4063694 | Игольчатый подшипник | 4 |
| 15 | 4109097 | Палец | 1 |
| 16 | 4064007 | Палец | 1 |
| 17 | 4068292 | Палец | 1 |
| 18 | M111028 | Болт | 6 |
| 19 | M501008 | Гайка | 6 |
| 20 | 4096342 | Палец | 2 |
| 21 | 446750 | Пружинный штифт | 2 |
| 22 | 4056020 | Шарнир | 2 |
| 23 | 4063693 | Концевой шток | 2 |
| 24 | M501210 | Гайка | 2 |
| 25 | 429080 | Палец | 2 |
| 26 | A763020 | Шплинт | 2 |
| 27 | J75481 | Штуцер | 7 |
| 28 | J75581 | Штуцер | 2 |
| 29 | 4117705 | Рукоятка | 2 |
| 29 | 499845 | Рукоятка | 2 |
| 30 | 4075191 | Рукоятка | 1 |
| 30 | 4117704 | Рукоятка | 1 |
| 31 | 4087458 | Крип | 1 |
| 31 | 4117703 | Рукоятка | 1 |
| 32 | 487081 | Резиновая втулка | 1 |
| 33 | 3012822 | Защитный чехол | 2 |
| 34 | 4066691 | Стопорная шайба | 4 |
| 35 | M430613 | Винт | 12 |
| 36 | 4056020 | Шарнир | 6 |
| 37 | A590912 | Пружинная шайба | 6 |
| 38 | M501210 | Гайка | 12 |
| 39 | 4109100 | Шток | 1 |
| 40 | 4109099 | Шток | 3 |
| 41 | 4109101 | Шток | 1 |
| 42 | 9712473 | Шток | 1 |
| 43 | 8018834 | Тяга | 1 |
| 44 | M111071 | Болт | 1 |
| 45 | M501008 | Гайка | 2 |
| 46 | 9712953 | Шток | 1 |
| 47 | 4056019 | Джоинт.балл | 1 |
| 48 | A590910 | Пружинная шайба | 1 |
| 49 | M501008 | Гайка | 2 |
| 50 | 4090761 | Палец | 1 |
| 51 | A761208 | Шплинт | 1 |
| 52 | 9707177 | Блокировка поворот | 1 |
| 52 | 9715782 | Блокировка поворот | 1 |
| 53 | 8020578 | Подставка для ног | 1 |
| 53 | 9705940 | Стойка | 1 |
| 54 | M111022 | Болт | 2 |
| 54 | M111025 | Болт | 2 |
| 54 | M111025 | Болт | 4 |
| 55 | A590910 | Пружинная шайба | 2 |
| 55 | A590910 | Пружинная шайба | 4 |
| 56 | 9036892 | Устройство феелинг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH052M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
