Гидромотор поворота — HITACHI UH052M

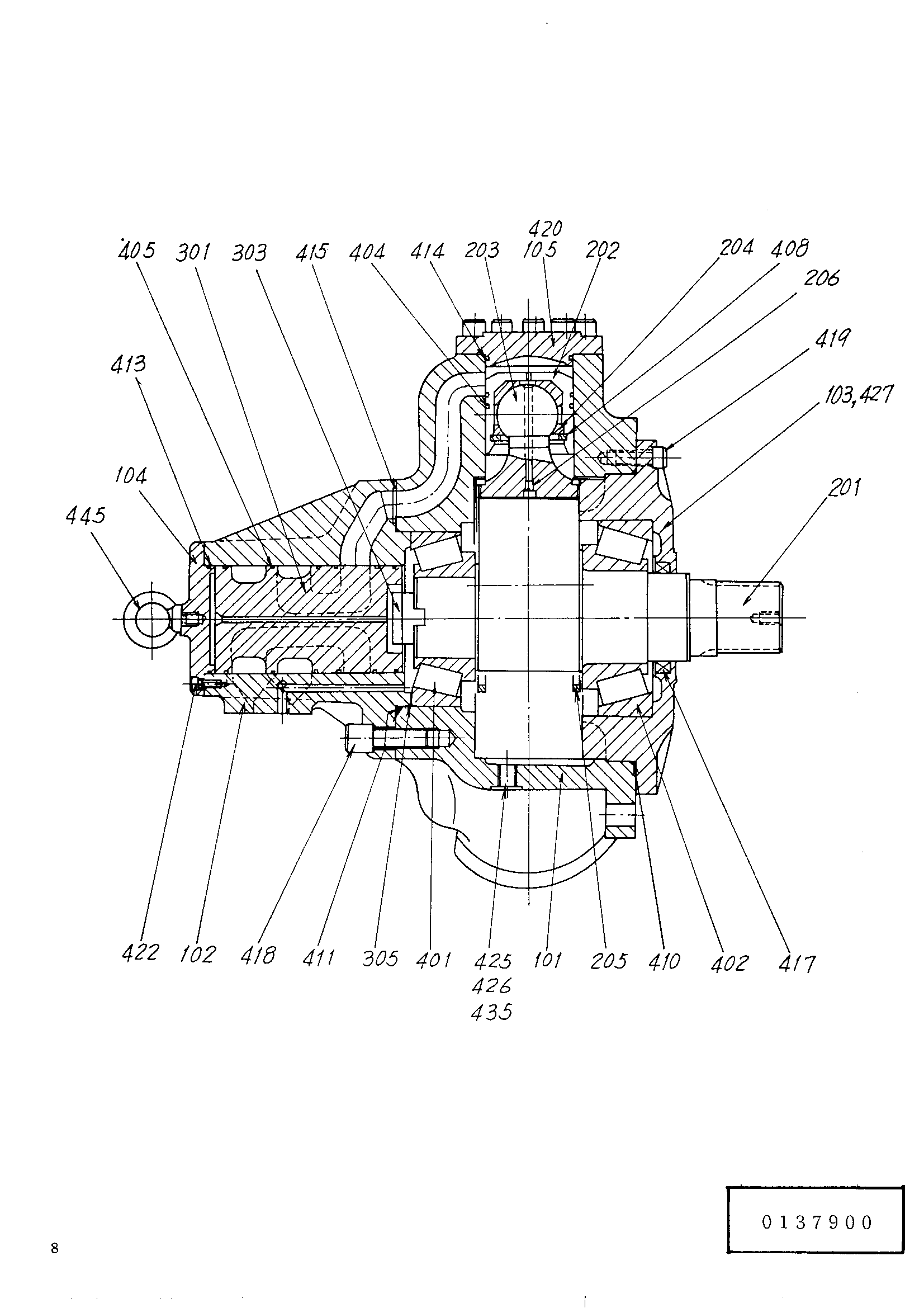

Заводская схема «Гидромотор поворота» для HITACHI UH052M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4092276 | Гидромотор в сборе(в сборе P/но.оф 19 TO 11 пагес | 1 | |
| 4101344 | Гидромотор плунжер(SX508BM-128) | 1 | |
| 101 | 0121801 | Корпус | 1 |
| 102 | 0121802 | Корпус | 1 |
| 103 | 0121803 | Крышка передний | 1 |
| 104 | 0121804 | Крышка задний | 1 |
| 105 | 0101805 | Крышка гидроцилиндр. | 5 |
| 201 | 0121805 | Вал кранк | 1 |
| 202 | 0101807 | Поршень | 5 |
| 203 | 0101808 | Конрод | 5 |
| 204 | 0121806 | Кольцо блокировка | 5 |
| 205 | 4048854 | Кольцо | 2 |
| 206 | 4003101 | Кхоке | 5 |
| 301 | 0121807 | Клапан | 1 |
| 303 | 0121808 | Муфта | 1 |
| 305 | 0101810 | Регулировочная шайба | 1 |
| 401 | 0121809 | Подшипник ROL | 1 |
| 402 | 0121810 | Подшипник ROL | 1 |
| 404 | 4048855 | Поршневое кольцо | 10 |
| 405 | 0121811 | Поршневое кольцо | 12 |
| 408 | 4048845 | Кольцо блокировка | 5 |
| 410 | 4039278 | Уплотнительное кольцо | 1 |
| 411 | 0101718 | Уплотнительное кольцо | 1 |
| 413 | A810095 | Уплотнительное кольцо(JIS B2401 1AG95) | 1 |
| 414 | A811075 | Уплотнительное кольцо(JIS B2401 1AG75) | 5 |
| 415 | A811030 | Уплотнительное кольцо(JIS B2401 1BG30) | 5 |
| 417 | 4039277 | Масляное уплотнение | 1 |
| 418 | 0101725 | Болт с внутренним шестигранником | 5 |
| 419 | 0121812 | Болт с внутренним шестигранником | 10 |
| 420 | 0101815 | Болт с внутренним шестигранником | 50 |
| 422 | 4513264 | Болт разъём(JIS B1176 M8XP1.25-20) | 5 |
| 425 | 4513262 | Разъём | 1 |
| 426 | 4513263 | Уплотнительная шайба | 4 |
| 427 | 0121813 | Пробка | 2 |
| 435 | 4513261 | Пробка | 3 |
| 445 | 0121814 | Болт проушина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH052M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
