Гидроцилиндр рукояти — HITACHI UH052M

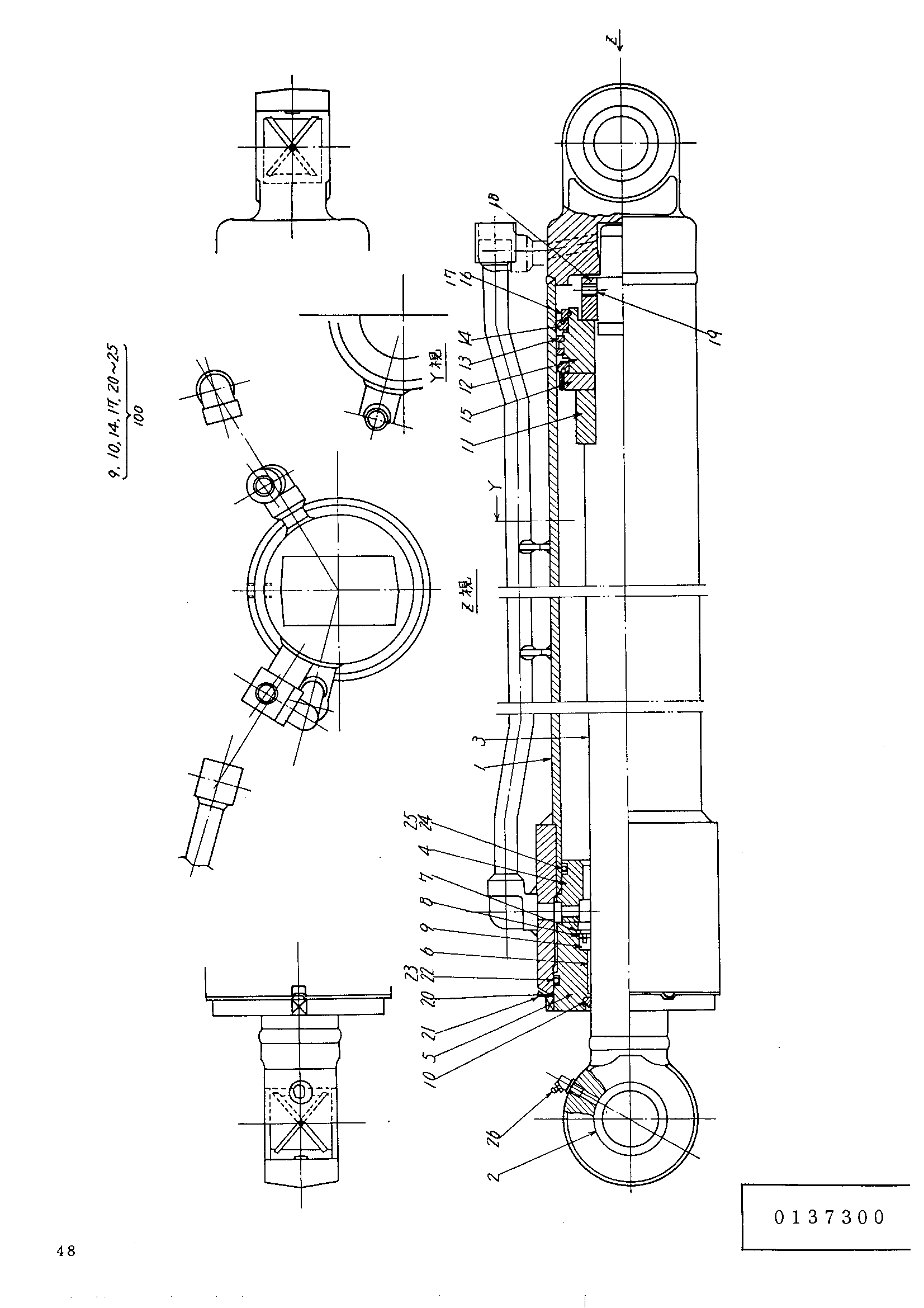

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH052M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3014595 | Гидроцилиндр рукояти | 1 | |
| 1 | 0137301 | Трубка | 1 |
| 2 | 4085448 | Втулка | 2 |
| 3 | 0137302 | Шток поршня | 1 |
| 4 | 4085450 | Проставка | 1 |
| 5 | 0137303 | Головка гидроцилиндра | 1 |
| 6 | 0137304 | Втулка | 1 |
| 7 | 0137305 | Стопорное кольцо | 1 |
| 8 | 0137306 | Проставка | 1 |
| 9 | 0137307 | U-образная манжета | 1 |
| 10 | 0137308 | Кольцо | 1 |
| 11 | 4085452 | Кольцо | 1 |
| 12 | 4085453 | Поршень | 1 |
| 13 | 954990 | Поршневое кольцо | 2 |
| 14 | 4085429 | U-образная манжета | 2 |
| 15 | 4085454 | Держатель | 1 |
| 16 | 4510849 | Держатель | 1 |
| 17 | 4510850 | Ограничитель | 1 |
| 18 | 4085455 | Гайка | 1 |
| 19 | 4085441 | Установочный винт | 1 |
| 20 | 4067374 | Стопорная шайба | 1 |
| 21 | A810130 | Уплотнительное кольцо | 1 |
| 22 | 965970 | Уплотнительное кольцо | 1 |
| 23 | 4067372 | Опорное кольцо | 1 |
| 24 | 992446 | Уплотнительное кольцо | 1 |
| 25 | 4085456 | Опорное кольцо | 1 |
| 26 | J75581 | Штуцер | 1 |
| 100 | 4101896 | Комплект гидроцилиндр. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH052M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
