Основные гидролинии (1) — HITACHI UH052M

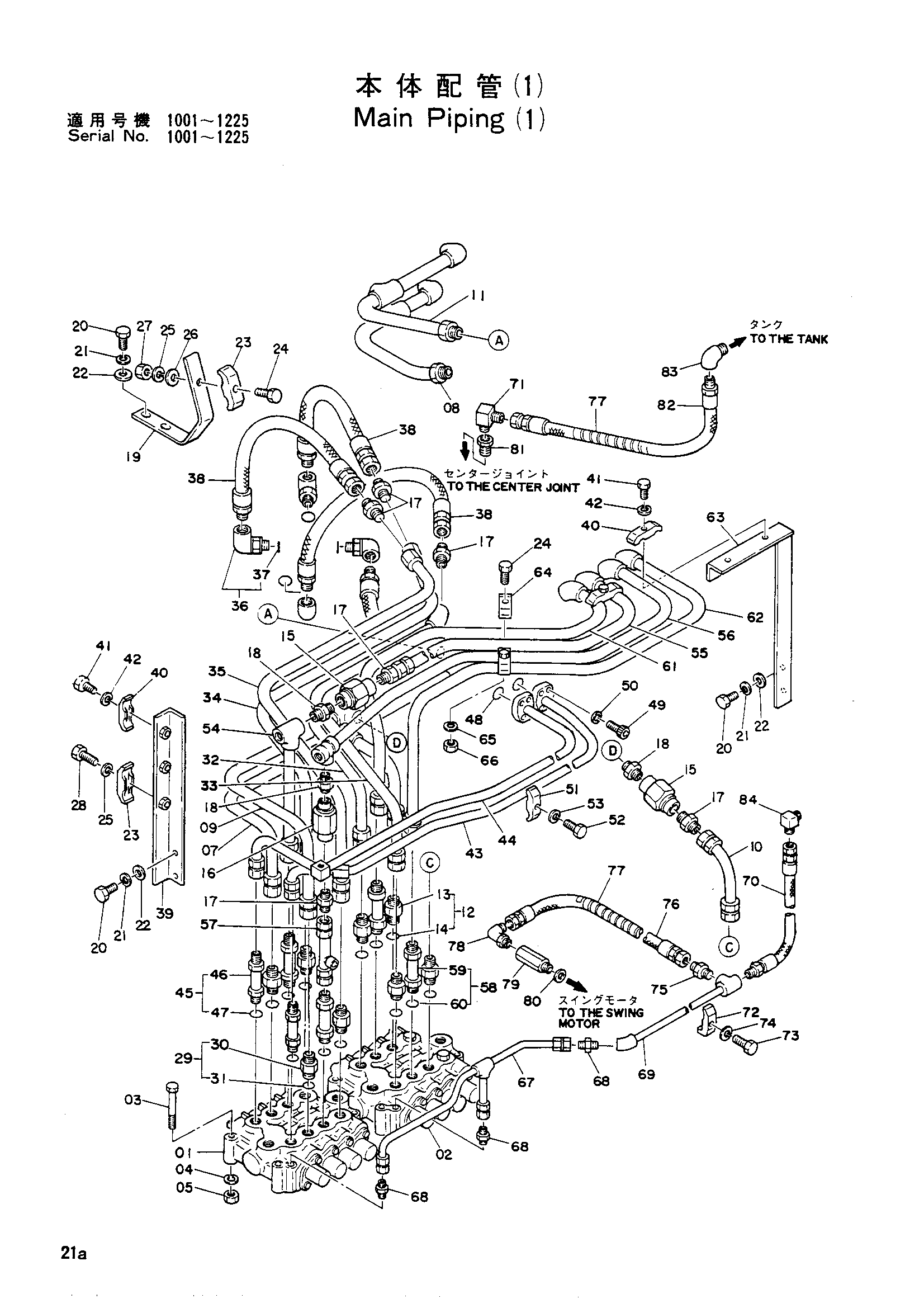

Заводская схема «Основные гидролинии (1)» для HITACHI UH052M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4090323	Гидрораспределитель	1
02	4094347	Гидрораспределитель	1
03	M111000	Болт	6
04	A590910	Пружинная шайба	6
05	M501008	Гайка	6
07	8014895	Трубка	1
08	8009884	Трубка	1
09	8014897	Трубка	1
09	8017369	Трубка	1
10	9709848	Трубка	1
10	9711483	Трубка	1
11	8014896	Трубка	1
12	4065782	Адаптер	7
13	4065781	Адаптер	1
14	U12547U	О-ринг-в1530-12	1
15	9023408	Клапан тхроттле	2
16	9028785	Клапан тхроттле	1
17	94-1304	Адаптер	7
18	94-1704	Адаптер	3
19	3010646	Опора	1
20	M111225	Болт	6
21	A590912	Пружинная шайба	6
22	A599112	Шайба	7
23	4053596	Хомут трубки	2
24	M111263	Болт	3
25	A590912	Пружинная шайба	2
26	A590112	Шайба	1
27	M501210	Гайка	1
28	M111256	Болт	1
29	4065782	Адаптер	1
30	4065781	Адаптер	1
31	U12547U	Уплотнительное кольцо	1
32	8009098	Трубка	1
33	8009099	Трубка	1
34	8009096	Трубка	1
35	8009097	Трубка	1
36	4075782	Угловой штуцер	4
37	4506424	Уплотнительное кольцо	1
38	4067166	Шланг	4
39	8009110	Опора	1
40	4053596	Хомут трубки	4
41	M111256	Болт	4
42	A590912	Пружинная шайба	4
43	8012919	Трубка	1
43	8018126	Трубка	1
44	8014504	Трубка	1
44	8018127	Трубка	1
45	4065107	Адаптер	2
46	4065119	Адаптер	1
47	U12547U	О-ринг-в1530-12	1
48	A811030	Уплотнительное кольцо	2
49	M341036	Болт с внутренним шестигранником	8
50	A590910	Пружинная шайба	8
51	4053593	Хомут трубки	1
52	M111050	Болт	1
53	A590910	Пружинная шайба	1
54	9709540	Трубка	1
55	8012607	Трубка	1
56	8015771	Трубка	1
57	9710081	Трубка	1
58	4065123	Адаптер	4
59	4065109	Адаптер	1
60	U12547U	О-ринг-в1530-12	1
61	8009100	Трубка	1
62	8009101	Трубка	1
63	8009113	Опора	1
64	4053597	Хомут трубки	4
65	A590912	Пружинная шайба	2
66	M501210	Гайка	2
67	8009103	Трубка дренажный	1
68	94-1301	Адаптер	3
69	8012405	Трубка дренажный	1
70	4081421	Шланг	1
71	94-1403	Угловой штуцер	1
72	4053594	Хомут трубки	1
73	M111045	Болт	1
74	A590910	Пружинная шайба	1
75	94-1303	Адаптер	1
76	4054357	Резиновый шланг	1
77	4044420	Защитный кожух	2
78	4037760	Угловой штуцер	1
79	3013168	Адаптер	1
80	4513263	Уплотнительная шайба	1
81	J70184	Адаптер	1
82	4058934	Шланг	1
83	94-0632	Угловой штуцер	1
84	94-1403	Угловой штуцер	1
