Гидроцилиндр стрелы — HITACHI UH052

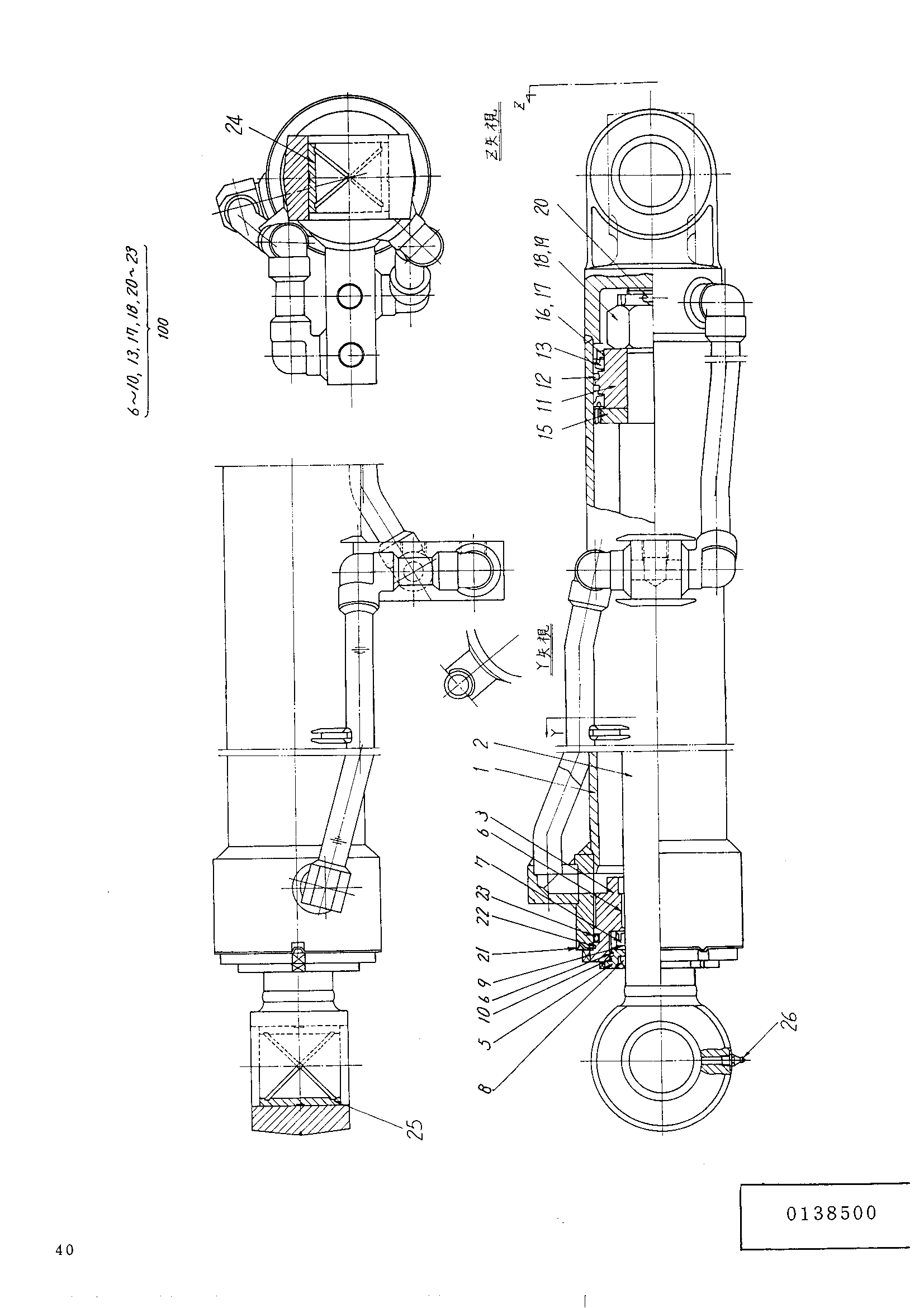

Заводская схема «Гидроцилиндр стрелы» для HITACHI UH052. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2011314 | Гидроцилиндр стрела | 1 | |
| 01 | 3013942 | Трубка | 1 |
| 02 | 4095990 | Шток поршня | 1 |
| 03 | 4095991 | Головка гидроцилиндра | 1 |
| 04 | 992615 | Втулка | 1 |
| 05 | 4095992 | Фиксатор | 1 |
| 06 | 4043328 | Уплотнительное кольцо | 1 |
| 07 | 4085426 | U-образная манжета | 1 |
| 08 | 4095993 | Грязесъёмное кольцо | 1 |
| 09 | 4505754 | Опорное кольцо | 1 |
| 10 | 4095994 | Уплотнительное кольцо | 1 |
| 11 | 4085428 | Поршень | 1 |
| 12 | 954990 | Поршневое кольцо | 2 |
| 13 | 4085429 | U-образная манжета | 2 |
| 14 | J75481 | Штуцер(JIS B 1575 а-пти1/8) | 1 |
| 15 | 4085430 | Держатель | 1 |
| 16 | 4510849 | Держатель | 1 |
| 17 | 4510850 | Ограничитель | 1 |
| 18 | 4068631 | Регулировочная шайба | 1 |
| 19 | 4068634 | Корончатая гайка | 1 |
| 20 | A768090 | Палец разрезной(JIS B1351 8.0X90) | 1 |
| 21 | 4085431 | Вахер блокировка | 1 |
| 22 | A810125 | Уплотнительное кольцо(JIS B2401 1A G125) | 1 |
| 23 | 4038304 | Уплотнительное кольцо(JIS B2401 1B P120) | 1 |
| 24 | 4085432 | Втулка | 1 |
| 25 | 4085433 | Втулка | 1 |
| 100 | 4101442 | Комплект гидроцилиндр. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH052 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
