Основные гидролинии — HITACHI UH052

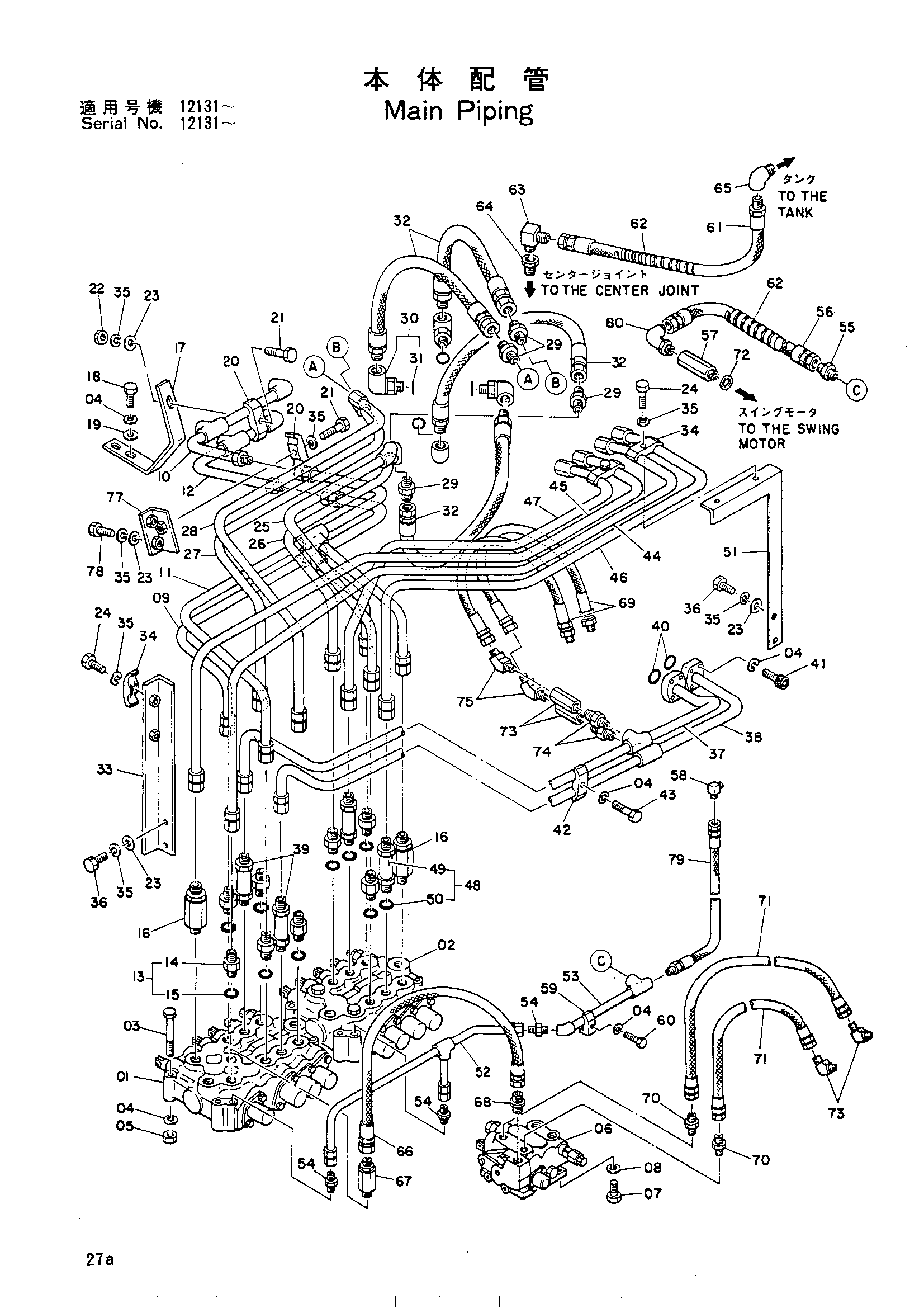

Заводская схема «Основные гидролинии» для HITACHI UH052. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4118687	Гидрораспределитель	1
02	4107431	Гидрораспределитель	1
03	M111000	Болт	6
04	A590910	Пружинная шайба	17
05	M501008	Гайка	6
06	4106270	Гидрораспределитель	1
07	M111025	Болт	4
08	A590910	Пружинная шайба	4
09	8021695	Трубка	1
10	8020411	Трубка	1
11	8020410	Трубка	1
12	8021694	Трубка	1
13	4065782	Адаптер	8
14	4065781	Адаптер	1
15	U12547U	Уплотнительное кольцо W1530-12	1
16	9038240 замена: 9042071	Клапан слов обратный	2
16	9042071	Клапан слов обратный	2
17	3019720	Опора	1
18	M111025	Болт	2
19	A590110	Шайба	2
20	4053596	Хомут трубки	2
21	M111263	Болт	1
22	M501210	Гайка	1
23	A590112	Шайба	5
24	M111256	Болт	5
25	8018448	Трубка	1
26	8018449	Трубка	1
27	8018446	Трубка	1
28	8018447	Трубка	1
29	94-1304	Адаптер	4
30	4075782	Угловой штуцер	4
31	4506424	Уплотнительное кольцо	1
32	4067166	Шланг	4
33	8020514	Опора	1
34	4053596	Хомут трубки	4
35	A590912	Пружинная шайба	9
36	M111225	Болт	4
37	8019718	Трубка	1
37	8020710	Трубка	1
38	8019719	Трубка	1
38	8020711	Трубка	1
39	4065107	Адаптер	2
40	A811030	Уплотнительное кольцо	2
41	M341036	Болт с внутренним шестигранником	8
42	4053593	Хомут трубки	1
43	M111050	Болт	1
44	8018442	Трубка	1
45	8018444	Трубка	1
46	8018443	Трубка	1
47	8018445	Трубка	1
48	4065123	Адаптер	2
49	4065109	Адаптер	1
50	U12547U	Уплотнительное кольцо W1530-12	1
51	8018751	Опора	1
52	8018453	Трубка дренажный	1
53	8012405	Трубка дренажный	1
54	94-1301	Адаптер	3
55	94-1303	Адаптер	1
56	4054357	Шланг	1
57	3013168	Адаптер	1
58	94-1403	Угловой штуцер	1
59	4053594	Хомут трубки	1
60	M111045	Болт	1
61	4058934	Шланг	1
62	4044420	Защитный кожух	2
63	94-1403	Угловой штуцер	1
64	4108870	Адаптер	1
65	94-0632	Угловой штуцер	1
66	4065938	Шланг	1
67	9034956	Обратный клапан	1
68	4042047	Адаптер	1
69	4054370	Резиновый шланг	2
70	4042046	Адаптер	2
71	4113050	Шланг	2
72	4513263	Уплотнительная шайба	1
73	94-1402	Угловой штуцер	2
74	4112707	Обратный клапан	2
75	94-1702	Адаптер	2
76	94-1502	Угловой штуцер	2
77	9713531	Опора	1
78	M111225	Болт	2
79	4081421	Шланг	1
80	4037760	Угловой штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH052 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
