Удлинённый рукоять — HITACHI UH052

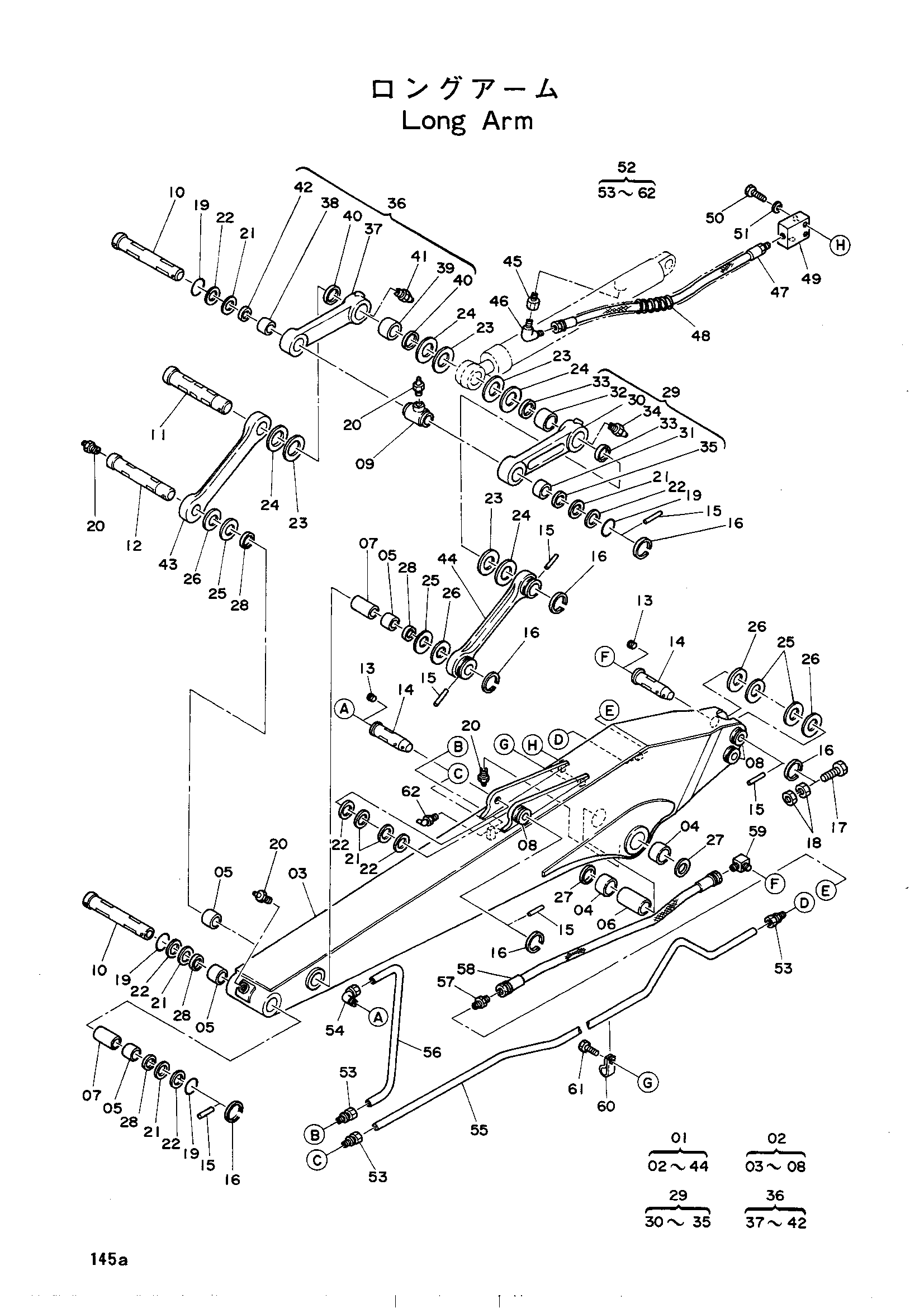

Заводская схема «Удлинённый рукоять» для HITACHI UH052. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9027425	Удлинённый рукоять в сборе	1
01	9027426	Удлинённый рукоять	1
02	9027427	Рукоять	1
03	6003152	Рукоять	1
04	4081631	Втулка	2
05	4086130	Втулка	4
06	4088091	Трубка	1
07	4088092	Трубка	2
08	4081613	Ограничитель	3
09	9706236	Проставка	1
10	3010791	Палец	2
11	3010792	Палец	1
12	3010793	Палец	1
13	94-2011	Пробка	2
14	3015554	Палец	2
15	4065689	Палец	6
16	4065688	Кольцо	6
17	M121680	Болт	1
18	M511613	Гайка	2
19	4069166	Уплотнительное кольцо	4
20	J75481	Штуцер	4
21	4081655	Шайба (T=1.0)	6
22	4081632	Шайба (T=2.0)	6
23	4075357	Шайба (T=1.0)	4
24	4075358	Шайба (T=2.0)	4
25	4082148	Шайба (T=1.0)	4
26	4082149	Шайба (T=2.0)	4
27	4082193	Пылезащитное уплотнение	2
28	4082194	Пылезащитное уплотнение	4
29	9030408	Тяга в сборе	1
30	2010918	Тяга	1
31	4128474	Втулка	1
32	4128475	Втулка	1
33	4082193	Пылезащитное уплотнение	2
34	J75481	Штуцер	1
35	4082194	Пылезащитное уплотнение	1
36	9030409	Тяга в сборе	1
37	2010919	Тяга	1
38	4128474	Втулка	1
39	4128475	Втулка	1
40	4082193	Пылезащитное уплотнение	2
41	J75481	Штуцер	1
42	4082194	Пылезащитное уплотнение	1
43	3015744	Тяга	1
44	9030407	Тяга	1
45	4072034	Адаптер	2
46	4037760	Угловой штуцер	2
47	4054341	Шланг	2
48	4053608	Защитный кожух	2
49	4078858	Угловой штуцер	2
50	M111056	Болт	4
51	A590910	Пружинная шайба	4
52	9032054	Трубопроводы	1
53	4038673	Штуцер трубки	3
54	4045430	Штуцер трубки	1
55	3016967	Трубка	1
56	4085525	Трубка	1
57	94-1301	Адаптер	1
58	4513022	Шланг	1
59	94-1401	Угловой штуцер	1
60	4000854	Зажим трубка	1
61	M430610	Винт	1
62	J75581	Штуцер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH052 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
