Грейфер ковш — HITACHI UH052

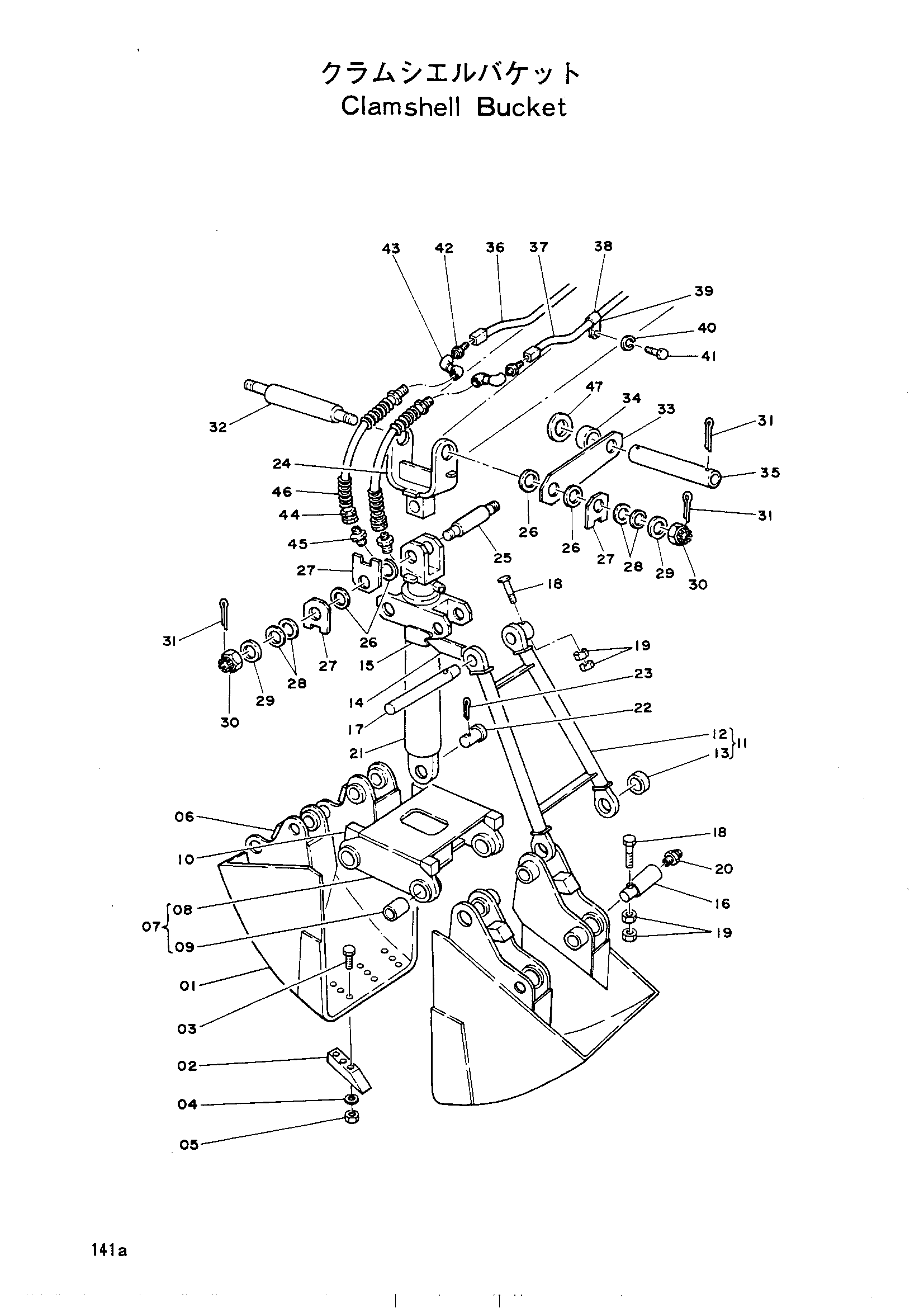

Заводская схема «Грейфер ковш» для HITACHI UH052. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9020913 | Схелл | 2 |
| 02 | 452632 | Зуб | 6 |
| 03 | 447167 | Болт | 18 |
| 04 | A590922 | Пружинная шайба | 18 |
| 05 | 452064 | Гайка | 18 |
| 06 | 492272 | Ограничитель | 4 |
| 07 | 9020914 | Рама(кламсхел) | 1 |
| 08 | 76338 | Рама | 1 |
| 09 | 443976 | Втулка | 4 |
| 10 | 492271 | Ограничитель | 4 |
| 11 | 9020915 | Стойка | 2 |
| 12 | 810381 | Стойка | 1 |
| 13 | 443976 | Втулка | 2 |
| 14 | 452075 | Рычаг | 2 |
| 15 | 452076 | Рычаг | 2 |
| 16 | 316694 | Палец | 8 |
| 17 | 452066 | Палец | 2 |
| 18 | M121290 | Болт | 10 |
| 19 | M511210 | Гайка | 20 |
| 20 | J75481 | Штуцер | 8 |
| 21 | 986985 | Гидроцилиндр. грейфер | 1 |
| 22 | 452065 | Вал | 1 |
| 23 | A768000 | Шплинт | 1 |
| 24 | 8013421 | Тяга | 1 |
| 25 | 455064 | Палец | 1 |
| 26 | 455060 | Диск | 8 |
| 27 | 455062 | Рычаг | 6 |
| 28 | 452073 | Пружина флусх | 8 |
| 29 | 452074 | Шайба | 4 |
| 30 | 452077 | Корончатая гайка | 4 |
| 31 | A768080 | Шплинт | 6 |
| 32 | 455063 | Палец | 1 |
| 33 | 4086230 | Рычаг | 2 |
| 34 | 4086228 | Проставка | 2 |
| 35 | 452067 | Трубка | 1 |
| 36 | 9708881 | Трубка | 1 |
| 37 | 9708881 | Трубка | 1 |
| 38 | 4053859 | Седло винта | 4 |
| 39 | 4053595 | Хомут | 4 |
| 40 | A590912 | Пружинная шайба | 4 |
| 41 | M111250 | Болт | 4 |
| 42 | 94-1703 | Адаптер | 2 |
| 43 | 453396 | Соединение свивел | 2 |
| 44 | 4054341 | Шланг | 2 |
| 45 | 94-1303 | Адаптер | 2 |
| 46 | 4061469 | Защитный кожух | 2 |
| 47 | 4081632 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH052 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
