Стрела — HITACHI UH052

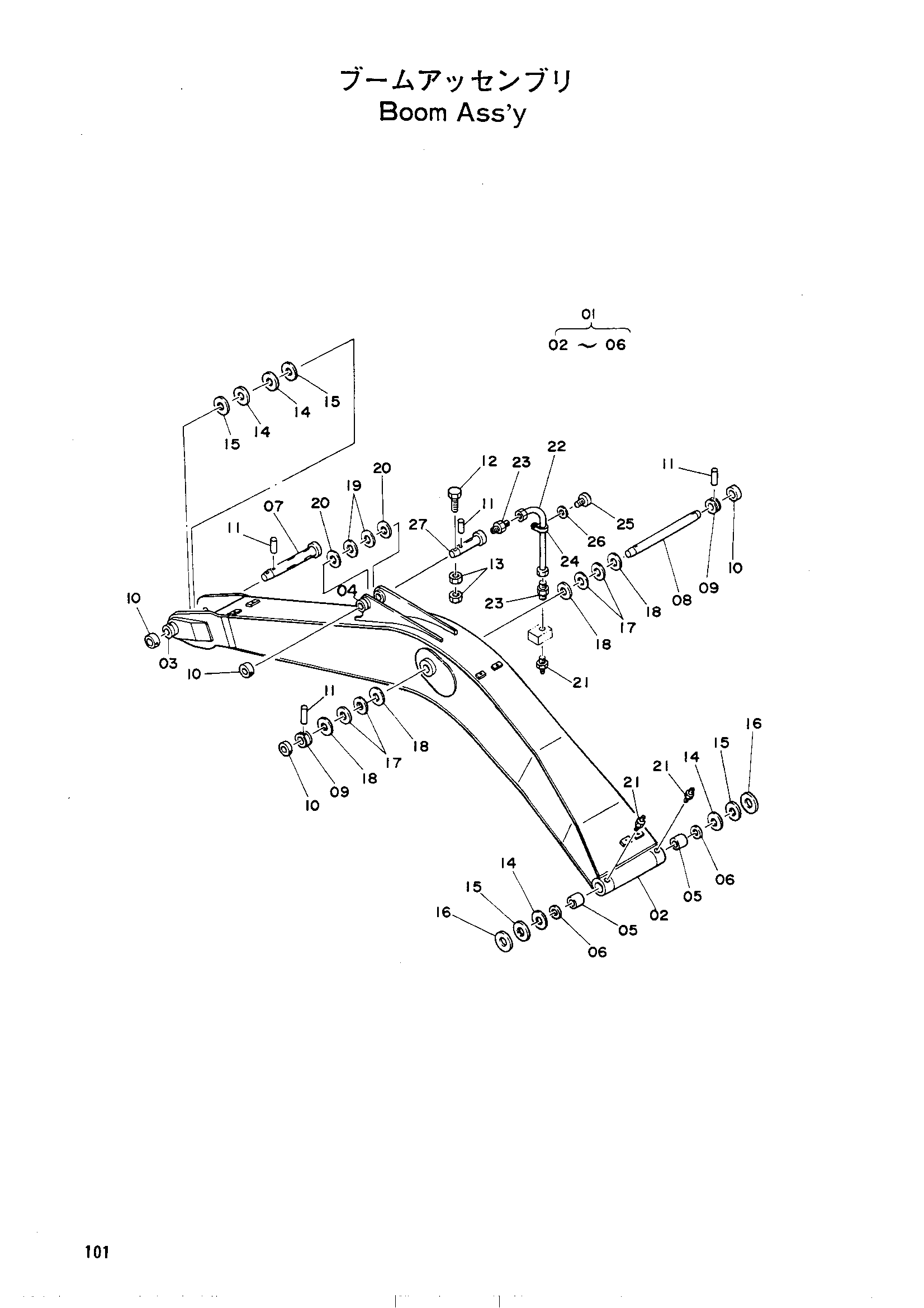

Заводская схема «Стрела» для HITACHI UH052. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9021817 | Стрела в сборе | 1 |
| 02 | 6002436 | Стрела | 1 |
| 03 | 4081614 | Ограничитель | 1 |
| 04 | 4081613 | Ограничитель | 1 |
| 05 | 4098531 | Втулка | 2 |
| 06 | 4065687 | Пылезащитное уплотнение | 2 |
| 07 | 3010788 | Палец | 1 |
| 08 | 3010790 | Палец | 1 |
| 09 | 4081614 | Ограничитель | 2 |
| 10 | 4065688 | Кольцо | 4 |
| 11 | 4065689 | Палец | 4 |
| 12 | M121680 | Болт | 1 |
| 13 | M511613 | Гайка | 2 |
| 14 | 4075359 | Шайба (T=1.0) | 4 |
| 15 | 4075360 | Шайба (T=2.0) | 4 |
| 16 | 4087470 | Шайба (T=1.6) | 2 |
| 17 | 4075357 | Шайба (T=1.0) | 8 |
| 18 | 4075358 | Шайба (T=2.0) | 8 |
| 19 | 4081655 | Шайба (T=1.0) | 2 |
| 20 | 4081632 | Шайба (T=2.0) | 2 |
| 21 | J75481 | Штуцер | 3 |
| 22 | 4069042 | Трубка | 1 |
| 23 | 4038673 | Штуцер | 2 |
| 24 | 4000854 | Зажим трубка | 1 |
| 25 | M430610 | Винт | 1 |
| 26 | A590906 | Пружинная шайба | 1 |
| 27 | 3015554 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH052 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
