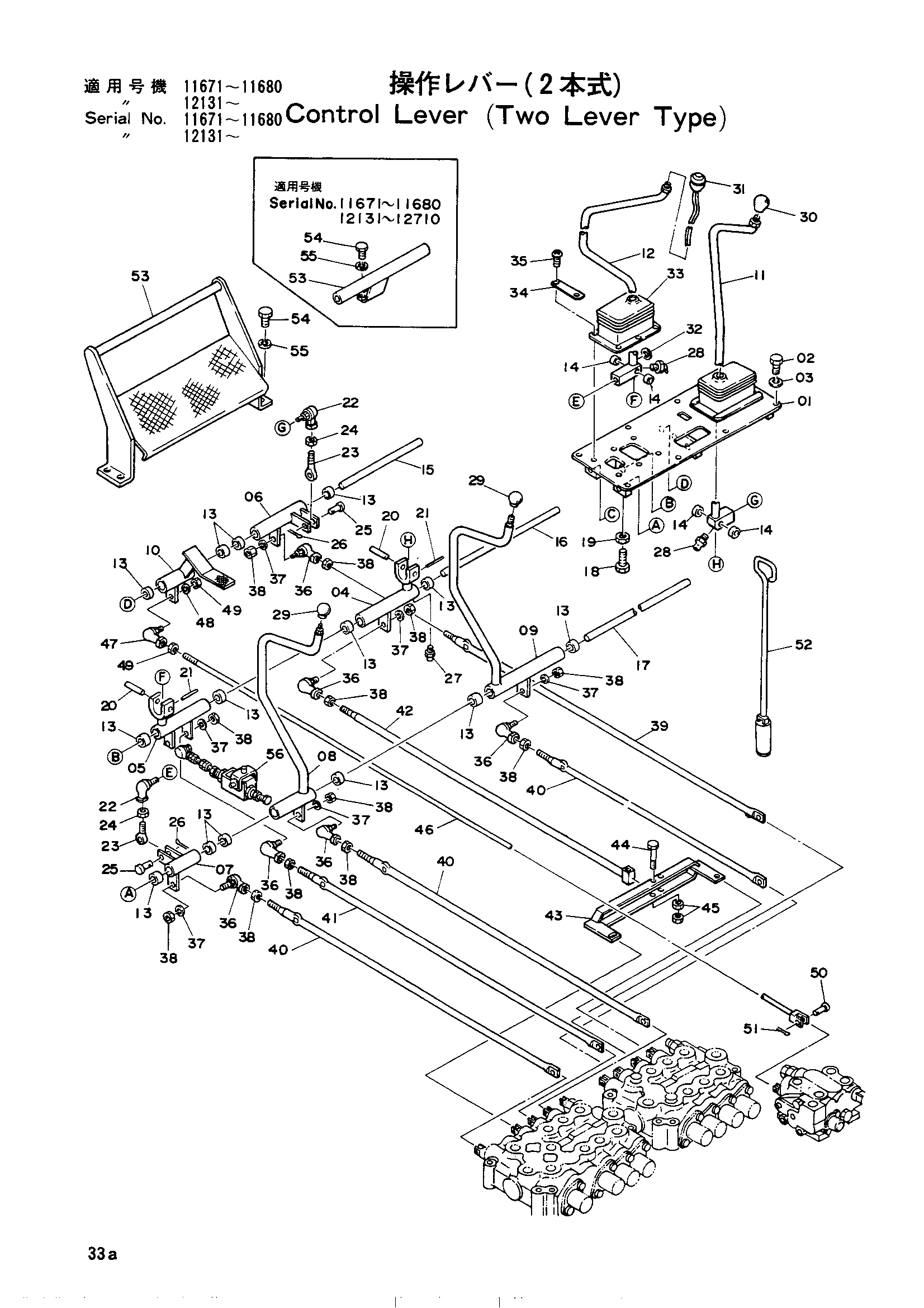

Рычаг управления (2-рычаг тип) — HITACHI UH052

Заводская схема «Рычаг управления (2-рычаг тип)» для HITACHI UH052. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7009261	Кронштейн	1
02	M111020	Болт	7
02	M111020	Болт	7
02	M111022	Болт	7
03	A590910	Пружинная шайба	7
04	8018836	Рычаг стрела	1
05	8018835	Рычаг поворот	1
06	8018837	Рычаг ковш	1
07	8018839	Рычаг рукоять	1
08	7009260	Рычаг ход L	1
08	7009260	Рычаг ход L	1
08	7011446	Рычаг ход L	1
09	7009259	Рычаг ход R	1
09	7009259	Рычаг ход R	1
09	7011445	Рычаг ход R	1
10	8018838	Рычаг педаль	1
11	7009241	Рычаг R	1
11	7009241	Рычаг R	1
11	7010688	Рычаг R	1
12	7009242	Рычаг L	1
12	7009242	Рычаг L	1
12	7010689	Рычаг L	1
13	4063692	Игольчатый подшипник	14
14	4063694	Игольчатый подшипник	4
15	4109097	Палец	1
16	4064007	Палец	1
17	4068292	Палец	1
18	M111028	Болт	6
19	M501008	Гайка	6
20	4096342	Палец	2
21	446750	Пружинный штифт	2
22	4056020	Шарнир	2
23	4063693	Концевой шток	2
24	M501210	Гайка	2
25	429080	Палец	2
26	A763020	Шплинт	2
27	J75481	Штуцер	7
28	J75581	Штуцер	2
29	4117705	Рукоятка	2
29	499845	Рукоятка	2
29	499845	Рукоятка	2
30	4075191	Рукоятка	1
30	4075191	Рукоятка	1
30	4117704	Рукоятка	1
31	4087458	Рукоятка	1
31	4087458	Рукоятка	1
31	4117703	Рукоятка	1
32	487081	Резиновая втулка	1
33	3012822	Защитный чехол	2
34	4066691	Стопорная шайба	4
35	M430613	Винт	12
36	4056020	Шарнир	6
37	A590912	Пружинная шайба	6
38	M501210	Гайка	12
39	4109100	Шток	1
40	4109099	Шток	3
41	4109101	Шток	1
42	9712473	Шток	1
43	8018834	Тяга	1
44	M111071	Болт	1
45	M501008	Гайка	2
46	9712953	Шток	1
47	4056019	Шарнир	1
48	A590910	Пружинная шайба	1
49	M501008	Гайка	2
50	4090761	Палец	1
51	A761208	Шплинт	1
52	9707177	Блокировка поворот	1
52	9707177	Блокировка поворот	1
52	9715782	Блокировка поворот	1
53	8020578	Подставка для ног	1
53	9705940	Стойка	1
53	9705940	Стойка	1
54	M111022	Болт	2
54	M111022	Болт	2
54	M111025	Болт	2
54	M111025	Болт	4
55	A590910	Пружинная шайба	2
55	A590910	Пружинная шайба	2
55	A590910	Пружинная шайба	4
56	9036892	Феелинг устройство	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH052 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
