Кабина — HITACHI UH052

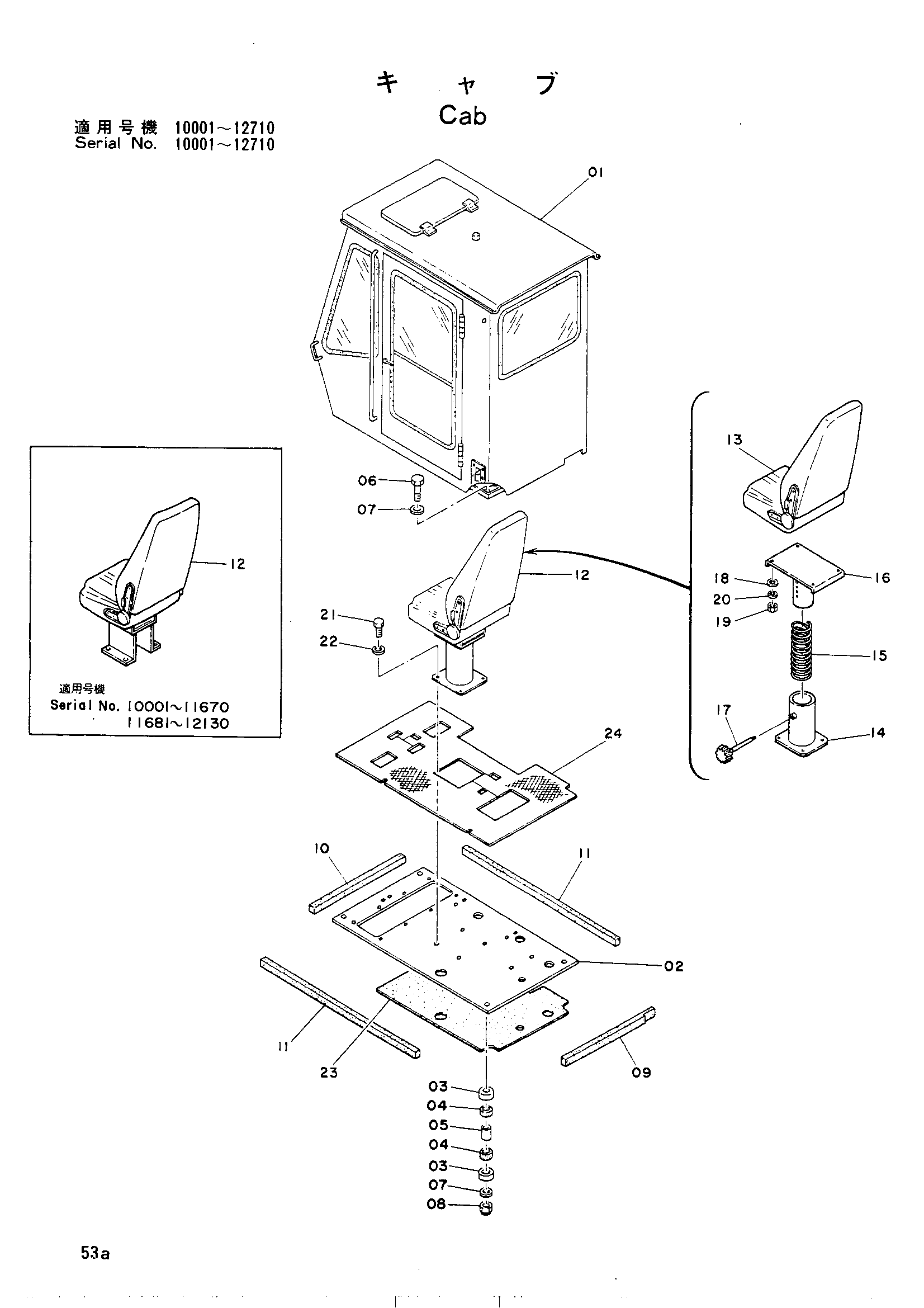

Заводская схема «Кабина» для HITACHI UH052. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4082417 | Кабина в сборе | 1 |
| 01 | 4082417 | Кабина в сборе | 1 |
| 01 | 4111171 | Кабина в сборе | 1 |
| 01 | 4111171 | Кабина в сборе | 1 |
| 02 | 7005399 | Пластина | 1 |
| 02 | 7005399 | Пластина | 1 |
| 02 | 7009254 | Пластина | 1 |
| 02 | 7009254 | Пластина | 1 |
| 03 | 4053316 | Ограничитель | 8 |
| 04 | 4035866 | Резиновая прокладка | 8 |
| 05 | 4053847 | Проставка | 4 |
| 06 | M111690 | Болт | 4 |
| 07 | A590116 | Шайба | 8 |
| 08 | 4026892 | U-образная гайка | 4 |
| 09 | 4054046 | Резиновая прокладка | 1 |
| 10 | 4054047 | Резиновая прокладка | 1 |
| 11 | 4054048 | Резиновая прокладка | 2 |
| 12 | 4082690 | Сиденье | 1 |
| 12 | 4082690 | Сиденье | 1 |
| 12 | 9039398 | Сиденье | 1 |
| 12 | 9039398 | Сиденье | 1 |
| 13 | 4054023 | Сиденье | 1 |
| 13 | 4054023 | Сиденье | 1 |
| 14 | 8018631 | Стойка | 1 |
| 14 | 8018631 | Стойка | 1 |
| 15 | 4108390 | Пружина | 1 |
| 15 | 4108390 | Пружина | 1 |
| 16 | 7009182 | Опора | 1 |
| 16 | 7009182 | Опора | 1 |
| 17 | 8018630 | Ограничитель | 1 |
| 17 | 8018630 | Ограничитель | 1 |
| 18 | A590108 | Шайба | 4 |
| 18 | A590108 | Шайба | 4 |
| 19 | M500807 | Гайка | 4 |
| 19 | M500807 | Гайка | 4 |
| 20 | A590908 | Пружинная шайба | 4 |
| 20 | A590908 | Пружинная шайба | 4 |
| 21 | M111020 | Болт | 4 |
| 21 | M111022 | Болт | 4 |
| 22 | A590910 | Пружинная шайба | 4 |
| 23 | 3011102 | Стекловата | 1 |
| 23 | 3011102 | Стекловата | 1 |
| 23 | 3020543 | Стекловата | 1 |
| 23 | 3020543 | Стекловата | 1 |
| 24 | 3014474 | Резиновая прокладка | 1 |
| 24 | 3014474 | Резиновая прокладка | 1 |
| 24 | 3015160 | Резиновая прокладка | 1 |
| 24 | 3015160 | Резиновая прокладка | 1 |
| 24 | 3019059 | Резиновая прокладка | 1 |
| 24 | 3019059 | Резиновая прокладка | 1 |
| 24 | 3019334 | Резиновая прокладка | 1 |
| 24 | 3019334 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH052 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
