Полуудлинённый рукоять — HITACHI UH052

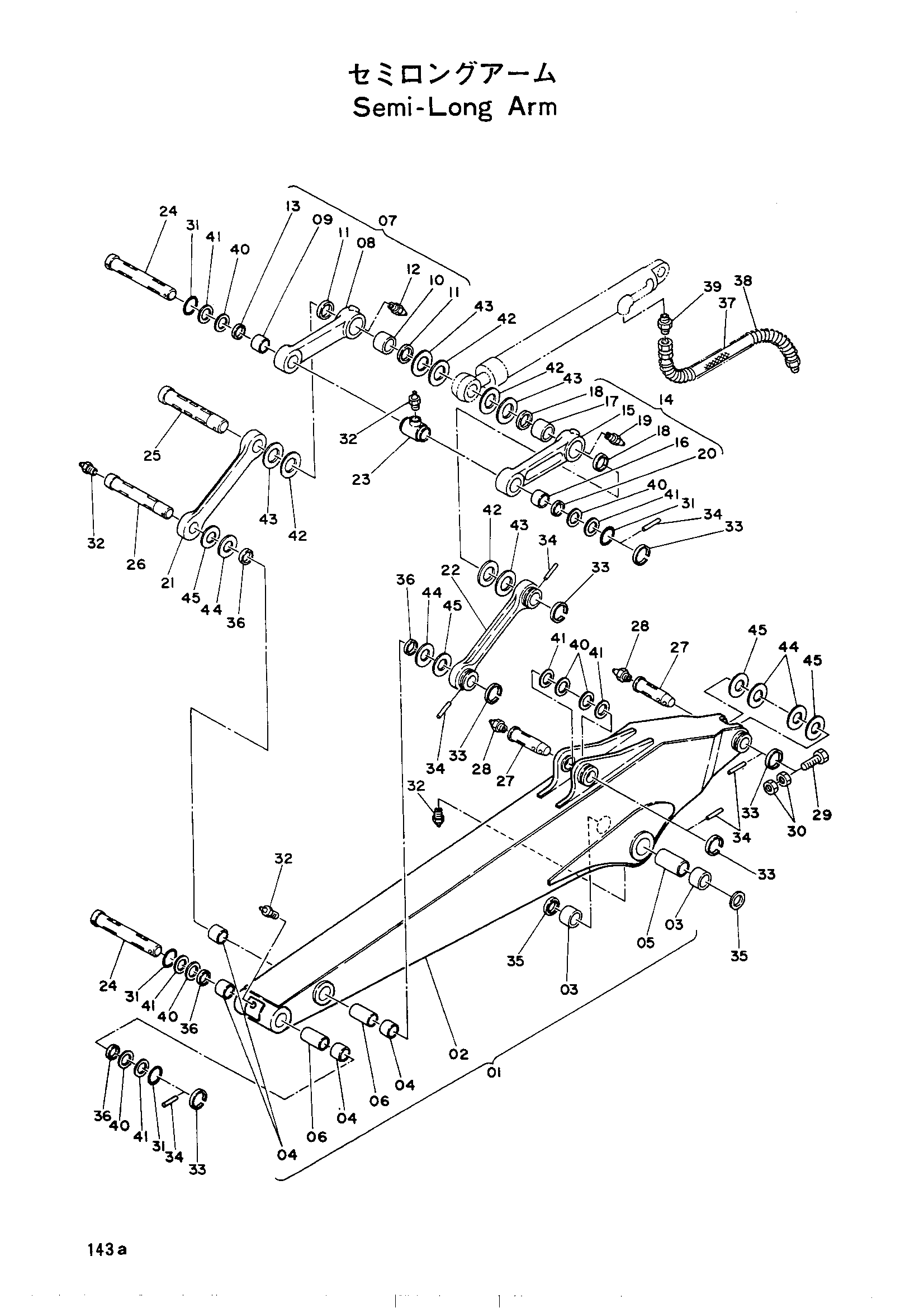

Заводская схема «Полуудлинённый рукоять» для HITACHI UH052. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9029296 | Рукоять в сборе | 1 | |
| 01 | 9026275 | Рукоять семилонг | 1 |
| 02 | 6003006 | Рукоять семилонг | 1 |
| 03 | 4081631 | Втулка | 2 |
| 04 | 4081630 | Втулка | 4 |
| 05 | 4088091 | Трубка | 1 |
| 06 | 4088092 | Трубка | 2 |
| 07 | 9030409 | Тяга | 1 |
| 08 | 2010919 | Тяга | 1 |
| 09 | 4081630 | Втулка | 1 |
| 10 | 4081631 | Втулка | 1 |
| 11 | 4082193 | Пылезащитное уплотнение | 2 |
| 12 | J75481 | Штуцер | 1 |
| 13 | 4082194 | Пылезащитное уплотнение | 1 |
| 14 | 9030408 | Тяга | 1 |
| 15 | 2010918 | Тяга | 1 |
| 16 | 4081630 | Втулка | 1 |
| 17 | 4081631 | Втулка | 1 |
| 18 | 4082193 | Пылезащитное уплотнение | 2 |
| 19 | J75481 | Штуцер | 1 |
| 20 | 4082194 | Пылезащитное уплотнение | 1 |
| 21 | 3015744 | Тяга | 1 |
| 22 | 9030407 | Тяга | 1 |
| 23 | 9706236 | Проставка | 1 |
| 24 | 3010791 | Палец | 2 |
| 25 | 3010792 | Палец | 1 |
| 26 | 3010793 | Палец | 1 |
| 27 | 3015554 | Палец | 2 |
| 28 | 94-2011 | Пробка | 2 |
| 29 | M121680 | Болт | 1 |
| 30 | M511613 | Гайка | 2 |
| 31 | 4069166 | Уплотнительное кольцо | 4 |
| 32 | J75481 | Штуцер | 4 |
| 33 | 4065688 | Кольцо | 6 |
| 34 | 4065689 | Палец | 6 |
| 35 | 4082193 | Пылезащитное уплотнение | 2 |
| 36 | 4082194 | Пылезащитное уплотнение | 4 |
| 37 | 4071000 | Шланг | 2 |
| 38 | 4070691 | Защита шланга | 2 |
| 39 | 94-1303 | Адаптер | 2 |
| 40 | 4081655 | Шайба (T=1.0) | 6 |
| 41 | 4081632 | Шайба (T=2.0) | 6 |
| 42 | 4075357 | Шайба (T=1.0) | 4 |
| 43 | 4075358 | Шайба (T=2.0) | 4 |
| 44 | 4082148 | Шайба (T=1.0) | 4 |
| 45 | 4082149 | Шайба (T=2.0) | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH052 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
