Гидролинии рабочего оборудования — HITACHI UH052

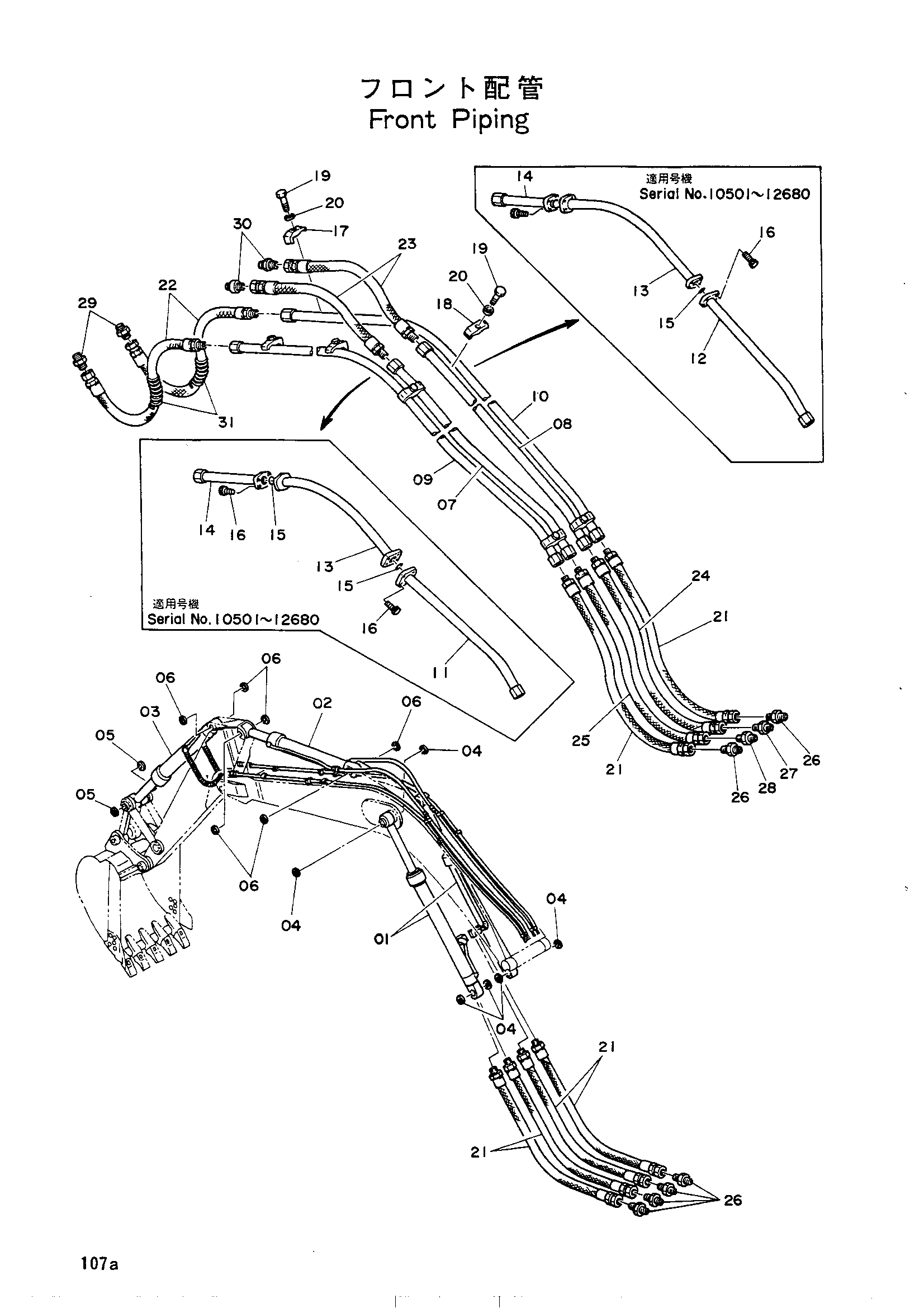

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH052. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3010757	Гидроцилиндр стрела	2
02	3014595	Гидроцилиндр рукоять.	1
02	3014595	Гидроцилиндр рукоять.	1
02	3018705	Гидроцилиндр рукоять.	1
02	3018705	Гидроцилиндр рукоять.	1
03	3010759	Гидроцилиндр. ковш	1
04	4065687	Пылезащитное уплотнение	8
05	4082193	Пылезащитное уплотнение	2
06	4082194	Пылезащитное уплотнение	6
07	8010606	Трубка	1
07	8010606	Трубка	1
07	9712815	Трубка	1
07	9712815	Трубка	1
08	8013147	Трубка	1
08	8013147	Трубка	1
08	9712814	Трубка	1
08	9712814	Трубка	1
09	8010608	Трубка	1
09	8010608	Трубка	1
10	8010609	Трубка	1
10	8010609	Трубка	1
11	9711406	Трубка	1
12	9711405	Трубка	1
13	9711403	Трубка	2
14	9711404	Трубка	2
15	A811030	Уплотнительное кольцо	4
16	M351040	Болт с внутренним шестигранником	16
17	4053595	Хомут трубки	4
18	4053596	Хомут трубки	4
19	M111250	Болт	8
20	A590912	Пружинная шайба	8
21	4069011	Шланг	6
22	4054340	Шланг	2
23	4065741	Шланг	2
23	4065741	Шланг	2
23	4069011	Шланг	2
23	4069011	Шланг	2
24	4065741	Шланг	1
25	4065741	Шланг	1
25	4065741	Шланг	1
25	4069011	Шланг	1
25	4069011	Шланг	1
26	4069038	Адаптер	6
27	94-1304	Адаптер	1
28	4069038	Адаптер	1
28	4069038	Адаптер	1
29	94-1303	Адаптер	2
30	94-1303	Адаптер	2
30	94-1303	Адаптер	2
30	94-1304	Адаптер	2
30	94-1304	Адаптер	2
31	4053607	Защитный кожух	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH052 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
