Рычаг управления (4-рычаг тип) — HITACHI UH052

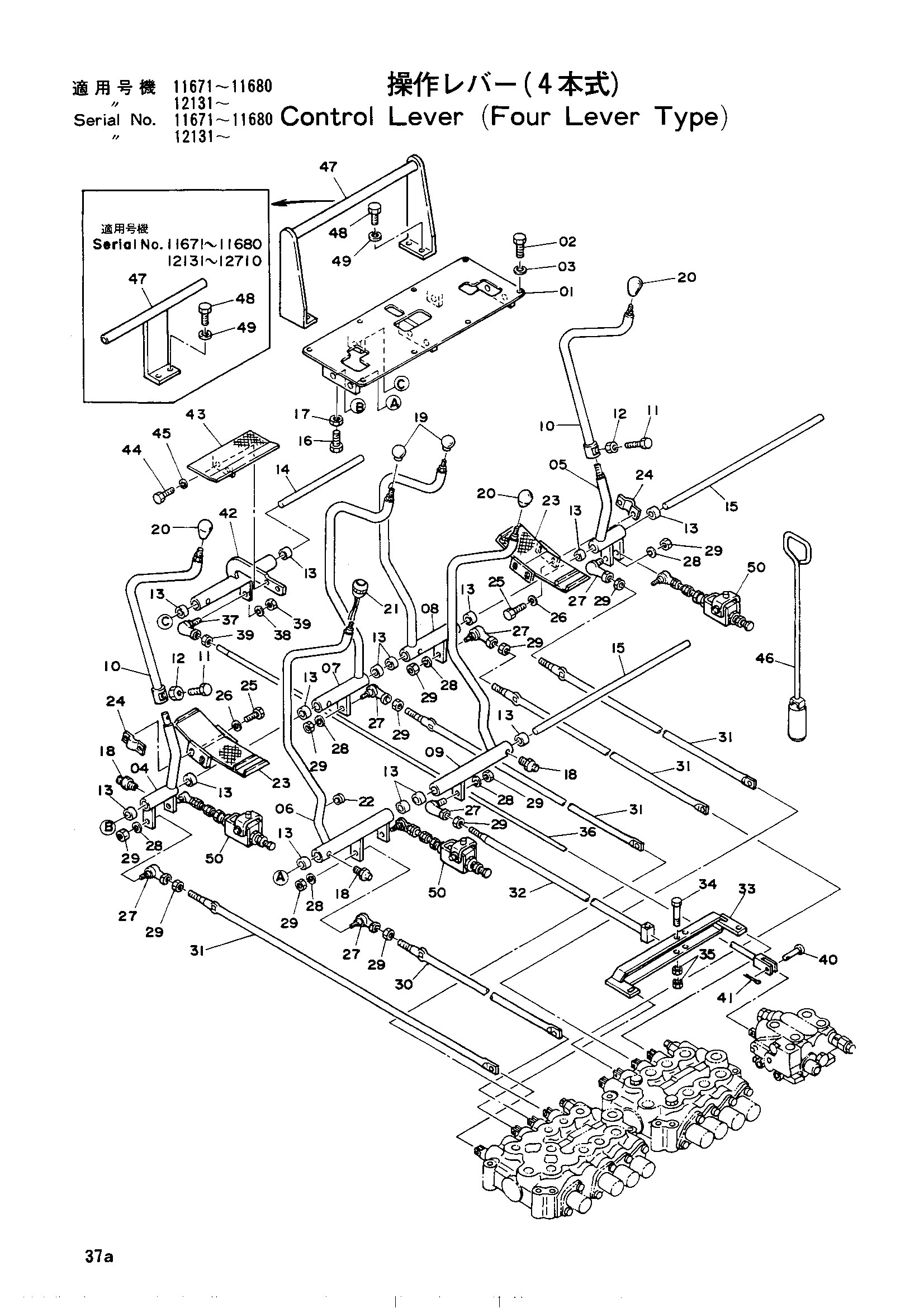

Заводская схема «Рычаг управления (4-рычаг тип)» для HITACHI UH052. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7009435 | Кронштейн | 1 |
| 02 | M111020 | Болт | 8 |
| 02 | M111020 | Болт | 8 |
| 02 | M111022 | Болт | 8 |
| 03 | A590910 | Пружинная шайба | 8 |
| 04 | 8019182 | Рычаг рукоять | 1 |
| 04 | 8019182 | Рычаг рукоять | 1 |
| 04 | 8023686 | Рычаг рукоять | 1 |
| 05 | 8019181 | Рычаг ковш | 1 |
| 05 | 8019181 | Рычаг ковш | 1 |
| 05 | 8023685 | Рычаг ковш | 1 |
| 06 | 7009431 | Рычаг поворот | 1 |
| 06 | 7009431 | Рычаг поворот | 1 |
| 06 | 7011447 | Рычаг поворот | 1 |
| 07 | 7009433 | Рычаг ход L | 1 |
| 07 | 7009433 | Рычаг ход L | 1 |
| 07 | 7011448 | Рычаг ход L | 1 |
| 08 | 7009434 | Рычаг ход R | 1 |
| 08 | 7009434 | Рычаг ход R | 1 |
| 08 | 7011449 | Рычаг ход R | 1 |
| 09 | 7009432 | Рычаг стрела | 1 |
| 09 | 7009432 | Рычаг стрела | 1 |
| 09 | 7011450 | Рычаг стрела | 1 |
| 10 | 8019040 | Рычаг | 2 |
| 10 | 8019040 | Рычаг | 2 |
| 10 | 8022429 | Рычаг | 2 |
| 11 | M111025 | Болт | 2 |
| 12 | M501008 | Гайка | 2 |
| 13 | 4063692 | Игольчатый подшипник | 14 |
| 14 | 4109097 | Палец | 1 |
| 15 | 4068292 | Палец | 2 |
| 16 | M111028 | Болт | 6 |
| 17 | M501008 | Гайка | 6 |
| 18 | J75581 | Штуцер | 7 |
| 19 | 4117705 | Рукоятка | 2 |
| 19 | 499845 | Рукоятка | 2 |
| 19 | 499845 | Рукоятка | 2 |
| 20 | 4075191 | Рукоятка | 3 |
| 20 | 4075191 | Рукоятка | 3 |
| 20 | 4117704 | Рукоятка | 3 |
| 21 | 4087458 | Рукоятка | 1 |
| 21 | 4087458 | Рукоятка | 1 |
| 21 | 4117703 | Рукоятка | 1 |
| 22 | 487081 | Резиновая втулка | 1 |
| 23 | 8008064 | Педаль | 2 |
| 24 | 4507563 | Опора | 2 |
| 25 | M111025 | Болт | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | 4056020 | Шарнир | 6 |
| 28 | A590912 | Пружинная шайба | 6 |
| 29 | M501210 | Гайка | 12 |
| 30 | 4109099 | Шток | 1 |
| 31 | 4109101 | Шток | 4 |
| 32 | 9712722 | Шток | 1 |
| 33 | 8018834 | Тяга | 1 |
| 34 | M111071 | Болт | 1 |
| 35 | M501008 | Гайка | 2 |
| 36 | 9712953 | Шток | 1 |
| 37 | 4056019 | Джоинт.балл | 1 |
| 38 | A590910 | Пружинная шайба | 1 |
| 39 | M501008 | Гайка | 2 |
| 40 | 4090761 | Палец | 1 |
| 41 | A761208 | Шплинт | 1 |
| 42 | 8019180 | Рычаг | 1 |
| 43 | 8015123 | Педаль | 1 |
| 44 | M111022 | Болт | 2 |
| 45 | A590910 | Пружинная шайба | 2 |
| 46 | 9707177 | Блокировка поворот | 1 |
| 46 | 9707177 | Блокировка поворот | 1 |
| 46 | 9715782 | Блокировка поворот | 1 |
| 47 | 9706294 | Стойка | 1 |
| 47 | 9706294 | Стойка | 1 |
| 47 | 9712619 | Подставка для ног | 1 |
| 48 | M111022 | Болт | 2 |
| 48 | M111022 | Болт | 2 |
| 48 | M111025 | Болт | 2 |
| 48 | M111025 | Болт | 4 |
| 49 | A590910 | Пружинная шайба | 2 |
| 49 | A590910 | Пружинная шайба | 2 |
| 49 | A590910 | Пружинная шайба | 4 |
| 50 | 9036892 | Феелинг устройство | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH052 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
