Гусеница — HITACHI UH052

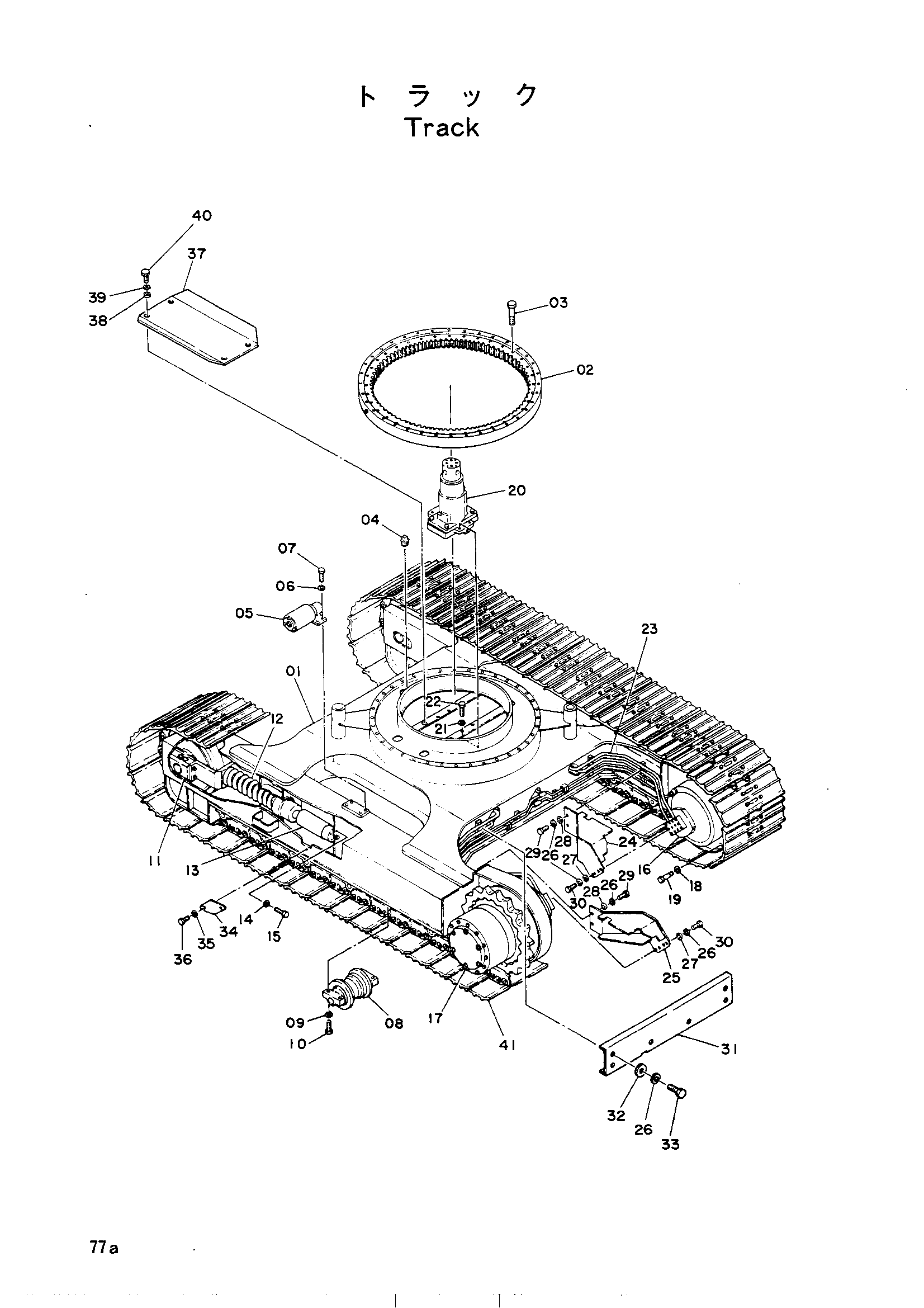

Заводская схема «Гусеница» для HITACHI UH052. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6002850 | Гусеничная рама | 1 |
| 01 | 6002850 | Гусеничная рама | 1 |
| 01 | 6004353 | Гусеничная рама | 1 |
| 01 | 6004353 | Гусеничная рама | 1 |
| 02 | 4085284 замена: 9023670 | Подшипник поворот | 1 |
| 02 | 9023670 | Подшипник поворот | 1 |
| 03 | M121800 | Болт | 36 |
| 04 | 94-2028 | Пробка | 1 |
| 05 | 9021130 | Поддерживающий каток в сборе | 2 |
| 06 | A590912 | Пружинная шайба | 8 |
| 07 | M121236 | Болт | 8 |
| 08 | 9019471 замена: 9043733 | Опорный каток в сборе | 12 |
| 08 | 9019471 | Опорный каток в сборе | 12 |
| 08 | 9036923 замена: 9043733 | Опорный каток в сборе | 12 |
| 08 | 9043733 | Опорный каток в сборе | 12 |
| 09 | A590916 | Пружинная шайба | 48 |
| 10 | M121680 | Болт | 48 |
| 11 | 9024977 | Направляющее колесо в сборе | 2 |
| 12 | 9024978 | Гусеница пружина в сборе | 2 |
| 13 | 9019582 замена: 9035094 | Механизм натяжения в сборе | 2 |
| 13 | 9035094 | Механизм натяжения в сборе | 2 |
| 14 | A590912 | Пружинная шайба | 8 |
| 15 | M111240 | Болт | 8 |
| 16 | 9020776 | Ходовой устройство в сборе (правый) | 1 |
| 17 | 9020775 | Ходовой устройство в сборе (левый) | 1 |
| 18 | A590916 | Пружинная шайба | 32 |
| 19 | 4087010 | Болт | 32 |
| 20 | 9024999 | Центральный коллектор в сборе | 1 |
| 20 | 9024999 | Центральный коллектор в сборе | 1 |
| 20 | 9037278 | Центральный коллектор в сборе | 1 |
| 20 | 9037278 | Центральный коллектор в сборе | 1 |
| 21 | A590916 | Пружинная шайба | 4 |
| 22 | M211640 | Болт | 4 |
| 23 | 9022348 замена: 9037279 | Пропеллиг трубопроводы в сборе | 1 |
| 23 | 9037279 | Пропеллиг трубопроводы в сборе | 1 |
| 24 | 7006471 | Крышка (правый) | 1 |
| 25 | 7006470 | Крышка (левый) | 1 |
| 26 | A590912 | Пружинная шайба | 14 |
| 27 | A590112 | Шайба | 4 |
| 27 | A590112 | Шайба | 4 |
| 27 | A590112 | Шайба | 8 |
| 27 | A590112 | Шайба | 8 |
| 28 | 4090200 | Шайба | 4 |
| 28 | 4090200 | Шайба | 4 |
| 29 | M111256 | Болт | 4 |
| 30 | M111225 | Болт | 4 |
| 31 | 8014476 | Крышка | 1 |
| 32 | 4090200 | Шайба | 6 |
| 33 | M111263 | Болт | 6 |
| 34 | 3018900 | Крышка | 1 |
| 34 | 3018900 | Крышка | 1 |
| 34 | 4505649 | Крышка | 1 |
| 34 | 4505649 | Крышка | 1 |
| 35 | A590910 | Пружинная шайба | 4 |
| 36 | M111020 | Болт | 4 |
| 37 | 3017333 | Защитный кожух | 1 |
| 38 | A590116 | Шайба | 4 |
| 39 | A590916 | Пружинная шайба | 4 |
| 40 | M111636 | Болт | 4 |
| 41 | 9024980 замена: 9041189 | Гусеница тяга в сборе (510) | 2 |
| 41 | 9041189 | Гусеница тяга в сборе (510) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH052 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
