Кабина детали — HITACHI UH052

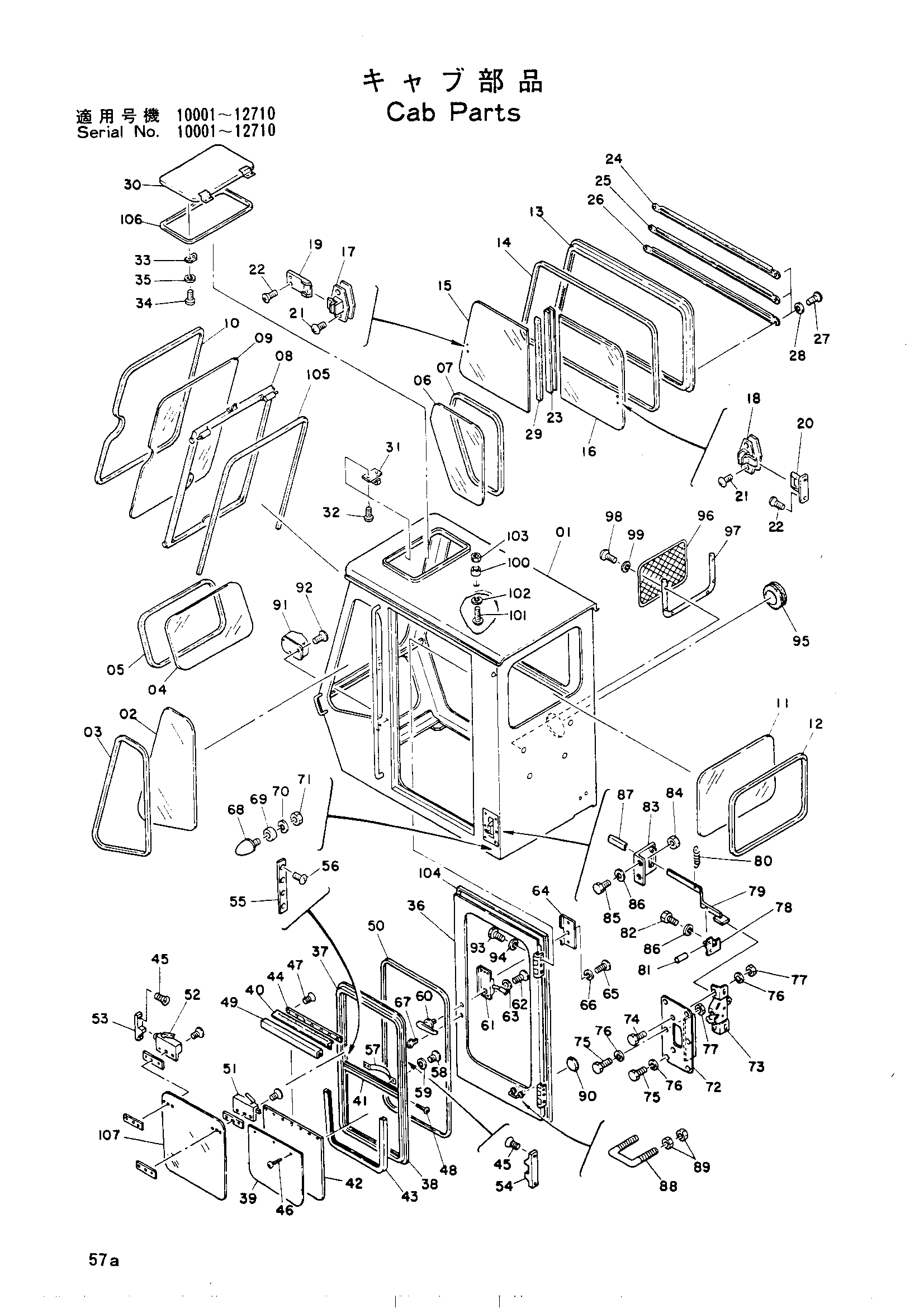

Заводская схема «Кабина детали» для HITACHI UH052. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4084259	Кабина	1
01	4084259	Кабина	1
01	4114921	Кабина	1
01	4114921	Кабина	1
02	4061261	Стекло	1
03	4084365	Резиновый H	1
04	4084281	Стекло	1
05	4509670	Резиновый H	1
06	4042502	Стекло	1
07	4084366	Резиновый H	1
08	4084260	Рама	1
08	4114918	Рама	1
09	4084282	Стекло	1
10	4503185	Резиновый H	1
11	4058091	Стекло	1
12	4503186	Резиновый H	1
13	4088996	Рама	1
14	4084367	Резиновый H	1
15	4088997	Стекло	1
16	4084263	Стекло	1
17	4084264	Замок	1
18	4084265	Замок	1
19	4088998	Защёлка	1
20	4084267	Защёлка	1
21	M470416	Винт	4
22	4091422	Заклёпка	4
23	4084268	Рама	1
24	4088999	Защитный кожух	1
25	4089000	Защитный кожух	1
26	4089001	Защитный кожух	1
27	M430816	Винт	6
28	A590908	Пружинная шайба	6
29	4084272	Уплотнение водяной	1
30	4084273	Крышка	1
31	4084437	Замок	1
32	M470410	Винт	2
33	4514800	Замок	1
34	M430408	Винт	2
35	A590904	Пружинная шайба	2
36	4084274	Дверь	1
37	4101503	Рама	1
38	4101514	Рама	1
39	4101506	Пластина	1
40	4101507	Рама	1
41	4101508	Рама	1
42	4101509	Пластина	1
43	4101510	Резиновая прокладка	1
44	4089003	Уплотнение водяной	1
45	4091422	Заклёпка	8
46	4101512	Винт	2
47	4101511	Заклёпка	3
48	4101513	Винт	4
49	4101514	Линер	1
50	4103913	Резиновый H	1
51	4084279	Замок	1
52	4084280	Замок	1
53	4084283	Защёлка	4
54	4084284	Защёлка	2
55	4084285	Пластина	2
56	M430408	Винт	8
57	4089005	Рукоятка	1
58	M430525	Винт	4
59	A590905	Пружинная шайба	4
60	4096771	Рукоятка наружный	1
61	4084287	Шпонка короб	1
62	M430613	Винт	6
63	A590906	Пружинная шайба	6
64	4084288	Крышка	1
65	M430408	Винт	3
66	A590904	Пружинная шайба	3
67	971306	Шпонка	1
68	487195	Ограничитель	2
69	4084289	Шайба	2
70	A590910	Шайба пружина2	0
71	M501008	Гайка	2
72	4084290	Кронштейн	1
72	4113119	Кронштейн	1
73	4084291	Замок	1
73	4113118	Замок	1
74	M200814	Болт	4
75	M200825	Болт	6
76	A590908	Пружинная шайба	10
77	M500807	Гайка	3
78	4089007	Кронштейн	1
79	4089008	Рычаг	1
80	4089011	Пружина	1
81	4089009	Палец	1
82	M200816	Болт	2
83	4089010	Направляющая	1
84	M500807	Гайка	2
85	M200822	Болт	2
86	A590908	Пружинная шайба	4
87	4089012	Колпачок	1
88	4084301	U-образный болт	1
89	M511210	Гайка	4
90	4084302	Резиновая прокладка	2
91	4084303	ASH трай	1
92	M470406	Винт	3
93	M111020	Болт	6
94	A590910	Пружинная шайба	6
95	4038615	Резиновая прокладка	1
96	4507582	Поккет	1
97	4507583	Поккет направляющая	1
98	M480416	Винт	6
99	A590904	Пружинная шайба	6
100	485013	Резиновая прокладка	1
101	4101515	Винт	1
102	4101517	Шайба	4
103	4101518	Гайка	1
104	4084435	Резиновая прокладка	1
105	4084434	Резиновая прокладка	1
106	4084436	Резиновая прокладка	1
107	4084276	Стекло	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH052 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
