Рычаг управления — HITACHI UH051

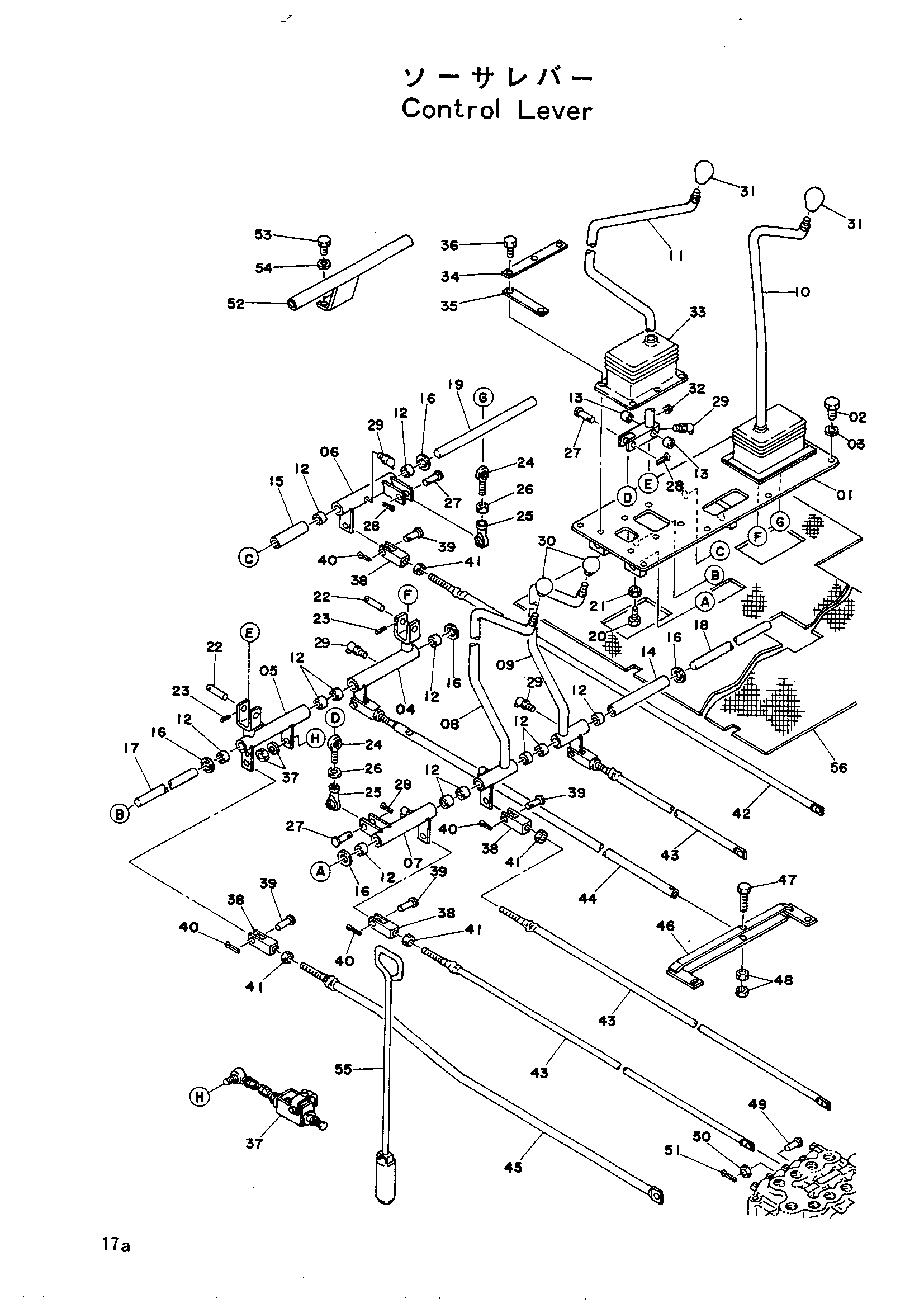

Заводская схема «Рычаг управления» для HITACHI UH051. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7004702	Кронштейн	1
02	M111016	Болт	8
03	A590910	Пружинная шайба	8
04	8010578	Рычаг стрела	1
05	8009992	Рычаг поворот	1
06	8011123	Рычаг ковш	1
07	8009993	Рычаг рукоять	1
08	7005840	Рычаг ход L	1
09	7005841	Рычаг ход R	1
10	7005842	Рычаг R	1
11	7005843	Рычаг L	1
12	4063692	Игольчатый подшипник	12
13	4063694	Игольчатый подшипник	4
14	4063690	Проставка	1
15	4063691	Проставка	1
16	A590120	Шайба	5
17	4064007	Палец	1
18	4064008	Палец	1
19	4064009	Палец	1
20	M111028	Болт	6
21	M501008	Гайка	6
22	4064006	Палец	2
23	446750	Пружинный штифт	2
24	4505510	Шарнир	2
25	4064578	Шарнир	2
26	M581210	Гайка	2
27	429080	Палец	4
28	A763020	Палец разрезной 3X20	4
29	J75581	Штуцер	8
30	499845	Рукоятка	2
31	4075191	Рукоятка	2
32	487081	Резиновая втулка	1
33	3009801	Защитный чехол	2
34	4063747	Стопорная шайба	4
35	4066691	Стопорная шайба	4
36	M200613	Болт	12
37	9022724	Феелинг устройство	1
38	M981266	Концевой вилка	6
39	A741232	Палец 12X31.5	6
40	A764020	Палец разрезной 40X20	6
41	M501210	Гайка	6
42	4065293	Шток	1
43	4065294	Шток	3
44	9705728	Шток	1
45	4068971	Шток	1
46	8010577	Тяга	1
47	M111056	Болт 10X56	1
48	M501008	Гайка	2
49	990922	Палец	7
50	992407	Шайба	7
51	990923	Шплинт	7
52	9705940	Стойка	1
53	M111020	Болт	2
54	A590910	Пружинная шайба	2
55	9707177	Блокировка поворот	1
56	3014469	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH051 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
