Гидролинии рабочего оборудования — HITACHI UH051

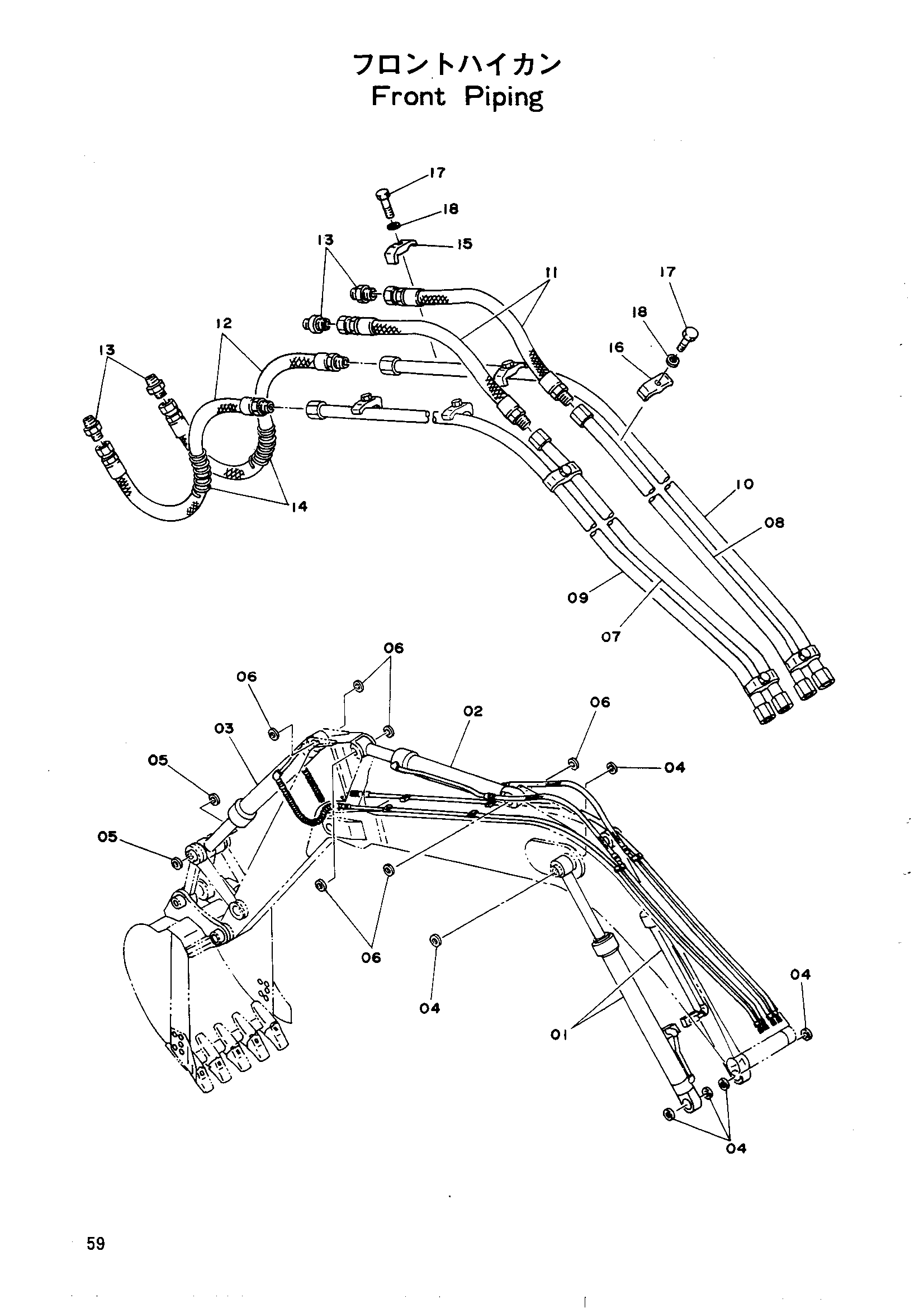

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH051. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3010757 | Гидроцилиндр. стрела | 2 |
| 02 | 3010758 | Гидроцилиндр. рукоять | 1 |
| 03 | 3010759 | Гидроцилиндр. ковш | 1 |
| 04 | 4065687 | Пылезащитное уплотнение | 8 |
| 05 | 4082193 | Пылезащитное уплотнение | 2 |
| 06 | 4082194 | Пылезащитное уплотнение | 6 |
| 07 | 8010606 | Трубка | 1 |
| 08 | 8010607 | Трубка | 1 |
| 09 | 8010608 | Трубка | 1 |
| 10 | 8010609 | Трубка | 1 |
| 11 | 4069011 | Шланг | 2 |
| 12 | 4054340 | Шланг | 2 |
| 13 | 94-1303 | Адаптер S 1/2(130) | 4 |
| 14 | 4053607 | Защитный кожух | 2 |
| 15 | 4053595 | Хомут трубки | 4 |
| 16 | 4053596 | Хомут трубки | 4 |
| 17 | M111250 | Болт | 8 |
| 18 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH051 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
