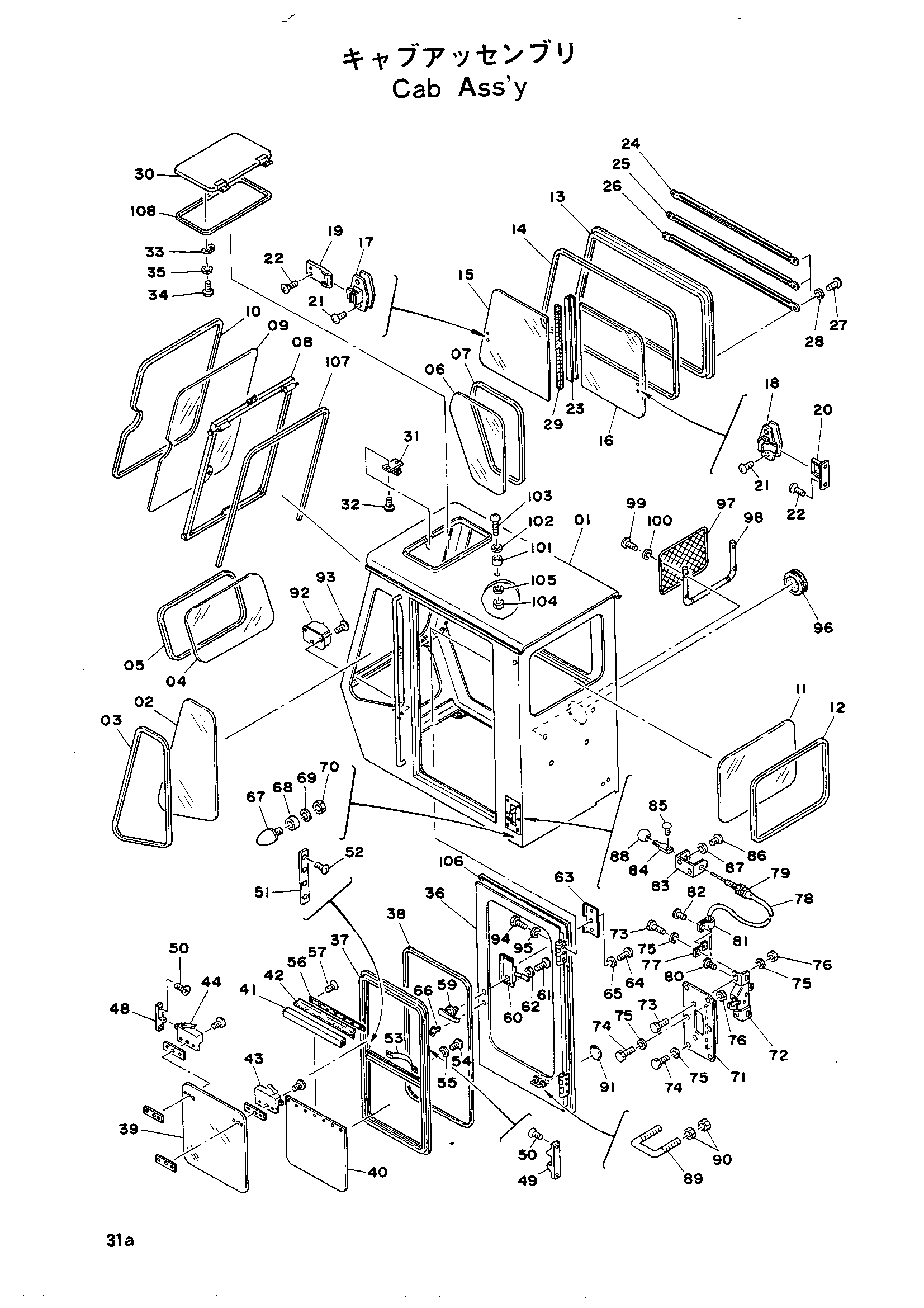

Кабина в сборе — HITACHI UH051

Заводская схема «Кабина в сборе» для HITACHI UH051. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4084259	Кабина	1
02	4056963	Стекло	1
03	4084365	Резиновый H	1
04	4084281	Стекло	1
05	4509670	Резиновый H	1
06	4043517	Стекло	1
07	4084366	Резиновый H	1
08	4084260	Рама	1
09	4084282	Стекло	1
10	4503185	Резиновый H	1
11	4056961	Стекло	1
12	4504499	Резиновый H	1
13	4084261	Рама	1
14	4084367	Резиновый H	1
15	4084262	Стекло	1
16	4084263	Стекло	1
17	4084264	Замок	1
18	4084265	Замок	1
19	4084266	Защёлка	1
20	4084267	Защёлка	1
21	M470416	Винт	4
22	M470308	Винт	4
23	4084268	Рама	1
24	4084269	Защитный кожух	1
25	4084270	Защитный кожух	1
26	4084271	Защитный кожух	1
27	M430816	Винт	6
28	A590908	Пружинная шайба	6
29	4084272	Уплотнение водяной	1
30	4084273	Крышка	1
31	4084437	Замок	1
32	M470410	Винт	2
33	4514800	Замок	1
34	M430408	Винт	2
35	A590904	Пружинная шайба	2
36	4084274	Дверь	1
37	4084275	Рама	1
38	4503185	Резиновый H	1
39	4084276	Стекло	1
40	4084277	Пластина	1
41	4084268	Рама	1
42	4084278	Резиновая прокладка	1
43	4084279	Замок	1
44	4084280	Замок	1
48	4084283	Защёлка	2
49	4084284	Защёлка	2
50	M470413	Винт	8
51	4084285	Пластина	2
52	M430406	Винт	8
53	4507439	Рукоятка	1
54	M430513	Винт	4
55	A590905	Пружинная шайба	4
56	4084286	Пластина	1
57	M470408	Винт	7
59	4004134	Рукоятка наружный	1
60	4084287	Шпонка короб	1
61	M430613	Винт	6
62	A590906	Пружинная шайба	6
63	4084288	Крышка	1
64	M430408	Винт	3
65	A590904	Пружинная шайба	3
66	971306	Шпонка (600#)	1
67	487195	Ограничитель	2
68	4084289	Шайба	2
69	A590910	Пружинная шайба	2
70	M501008	Гайка	2
71	4084290	Кронштейн	1
72	4084291	Замок	1
73	M110816	Болт	4
74	M110820	Болт	6
75	A590908	Пружинная шайба	10
76	M500807	Гайка	3
77	4084292	Кронштейн	1
78	4084293	Трос	1
79	4084294	Винт регулировочный	1
80	4084295	Винт	1
81	4084296	Хомут	1
82	M430410	Винт	1
83	4084297	Кронштейн	1
84	4084298	Шток	1
85	4084299	Винт	1
86	M430610	Винт	2
87	A590906	Пружинная шайба	2
88	4084300	Рукоятка	1
89	4084301	Болт U	1
90	M511210	Гайка H	4
91	4084302	Резиновая прокладка	2
92	4084303	ASH трай	1
93	M470406	Винт	3
94	M111020	Болт	6
95	A590910	Пружинная шайба	6
96	4038615	Резиновая прокладка	1
97	4507582	Поккет	1
98	4507583	Поккет направляющая	1
99	M480416	Винт	6
100	A590904	Пружинная шайба	6
101	485013	Амортизатор	1
102	A590105	Шайба	1
103	M430528	Винт	1
104	M500504	Гайка	1
105	A590905	Пружинная шайба	1
106	4084434	Резиновая прокладка	1
107	4084435	Резиновая прокладка	1
108	4084436	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH051 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
