Передний — HITACHI UH051

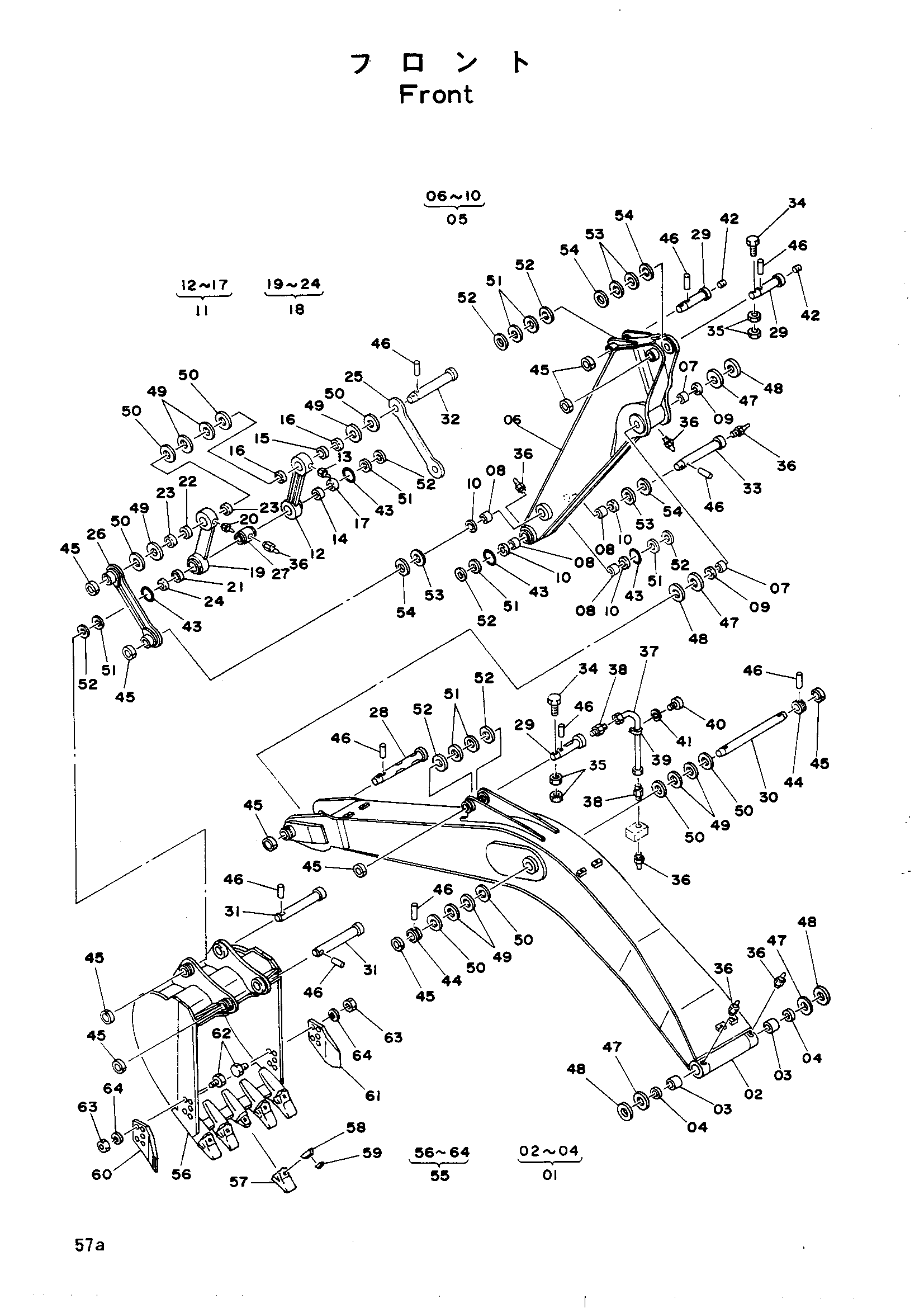

Заводская схема «Передний» для HITACHI UH051. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9021817	Стрела в сборе	1
02	6002436	Стрела	1
03	4075332	Втулка	2
04	4065687	Пылезащитное уплотнение	2
05	9022341	Рукоять в сборе	1
06	6002527	Рукоять	1
07	4081631	Втулка	2
08	4081630	Втулка	4
09	4082193	Пылезащитное уплотнение	2
10	4082194	Пылезащитное уплотнение	4
11	9020842	Тяга в сборе	1
12	8010005	Тяга	1
13	J75481	Штуцер	1
14	4081630	Втулка	1
15	4081631	Втулка	1
16	4082193	Пылезащитное уплотнение	2
17	4082194	Пылезащитное уплотнение	1
18	9020843	Тяга в сборе	1
19	8010006	Тяга	1
20	J75481	Штуцер	1
21	4081630	Втулка	1
22	4081631	Втулка	1
23	4082193	Пылезащитное уплотнение	2
24	4082194	Пылезащитное уплотнение	1
25	8010009	Тяга	1
26	9020844	Тяга	1
27	9706236	Проставка	1
28	3010788	Палец	1
29	3010789	Палец	3
30	3010790	Палец	1
31	3010791	Палец	2
32	3010792	Палец	1
33	3010793	Палец	1
34	M121680	Болт	2
35	M511613	Гайка H	4
36	J75481	Штуцер	7
37	4069042	Трубка	1
38	4038673	Штуцер	2
39	4000854	Зажим трубка	1
40	M430610	Винт	1
41	A590906	Пружинная шайба	1
42	94-2011	Пробка	2
43	4069166	Уплотнительное кольцо	4
44	4081614	Ограничитель	2
45	4065688	Кольцо	10
46	4065689	Палец	10
47	4075359	Шайба	4
48	4075360	Шайба	4
49	4075357	Шайба	12
50	4075358	Шайба	12
51	4081655	Шайба	8
52	4081632	Шайба	8
53	4082148	Шайба	4
54	4082149	Шайба	4
55	9025022	Ковш в сборе	1
56	8012425	Ковш	1
57	963228	Наконечник зуб 30S	5
58	963229	Палец блокировка (25-30PN)	5
59	4506257	Блокировка A25-30LK	5
60	3501774	Резец боковой (левый)	1
61	3501775	Резец боковой (правый)	1
62	M122056	Болт	10
63	M512016	Гайка H	10
64	A590920	Пружинная шайба	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH051 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
