Двигатель — HITACHI UH051

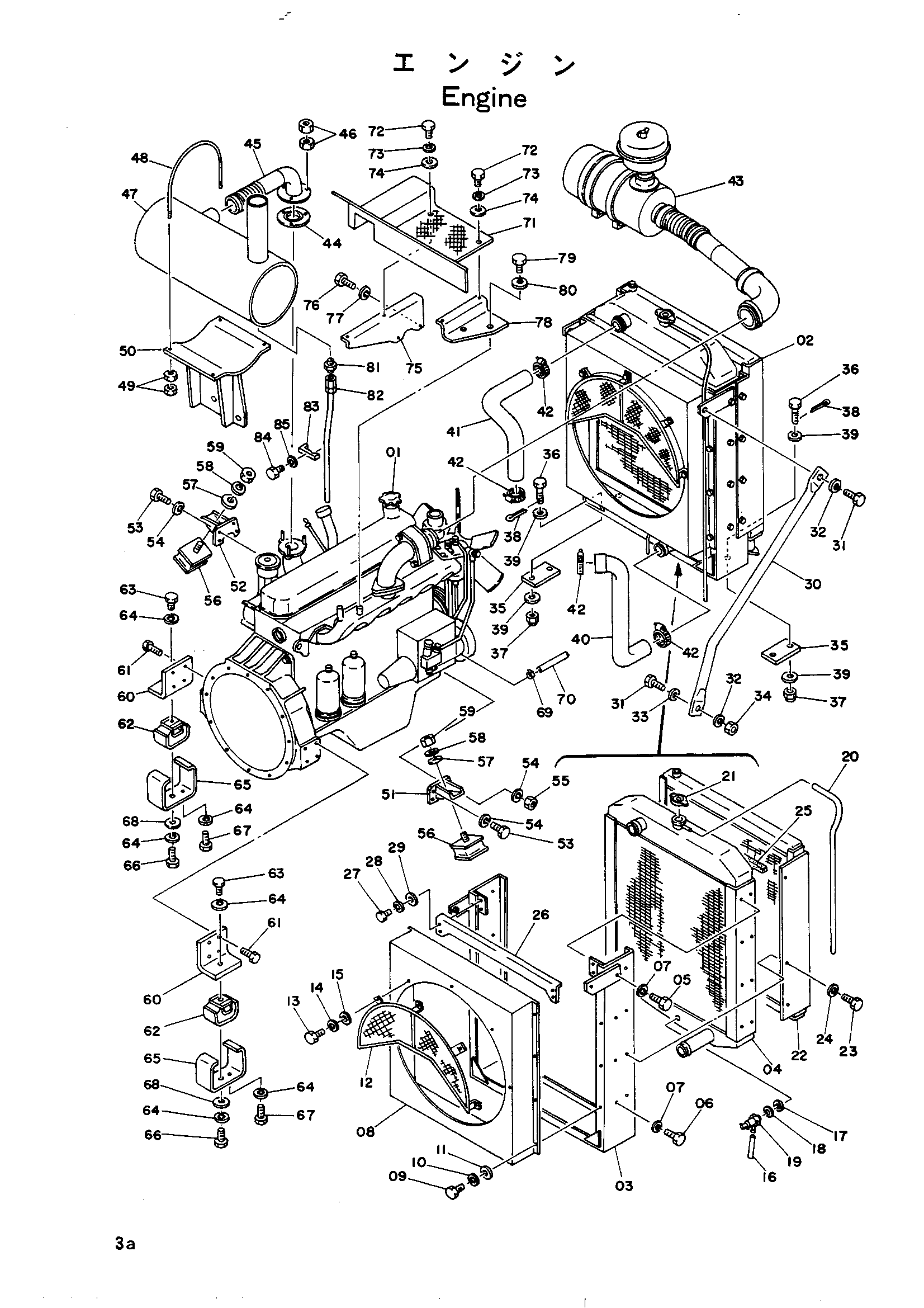

Заводская схема «Двигатель» для HITACHI UH051. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4069065	Двигатель	1
02	4068974	Радиатор в сборе	1
03	4082595	Рама радиатор	1
04	4077902	Коре радиатор	1
05	M111028	Болт	2
06	M111020	Болт	6
07	A590910	Пружинная шайба	8
08	4077903	Направляющая вентилятор	1
09	M200616	Болт	10
10	A590906	Пружинная шайба	10
11	A590106	Шайба	10
12	4077904	Защита вентилятор	1
13	M200814	Болт	5
14	A590908	Пружинная шайба	5
15	A590108	Шайба	5
16	4042647	Шланг	1
17	4042644	Манжета	1
18	4042645	Манжета	1
19	4042646	Кран	1
20	4077905	Шланг	1
21	4508613	Колпачок	1
22	4077906	Масляный радиатор	1
23	M111020	Болт	8
24	A590910	Пружинная шайба	8
25	4077907	Манжета	2
26	4077908	Балка	1
27	M111025	Болт	4
28	A590910	Пружинная шайба	4
29	A590110	Шайба	4
30	3502132	Стойка (UH04)	2
31	M111636	Болт	4
32	A590916	Пружинная шайба	4
33	A590116	Шайба	2
34	M511613	Гайка H	2
35	452163	Резиновая прокладка	2
36	4056087	Болт	4
37	M631619	Корончатая гайка	4
38	A764032	Шплинт	4
39	A590116	Шайба	8
40	2007139	Шланг	1
41	3010263	Шланг	1
42	4504199	Хомут шланга	4
43	9022722	Воздушный фильтр в сборе	1
44	4045417	Прокладка	1
45	8009325	Выпускная труба	1
46	M521008	Гайка H	6
47	4067584	Глушитель	1
48	4035493	Болт U	2
49	M501008	Гайка	8
50	7004954	Кронштейн	1
51	8003608	Кронштейн	1
52	8003609	Кронштейн	1
53	M111025	Болт	7
54	A590910	Пружинная шайба	8
55	M511008	Гайка H	1
56	4013243	Резиновая прокладка	2
57	A590112	Шайба	4
58	A590912	Пружинная шайба	4
59	M511210	Гайка H	4
60	3010261	Кронштейн	2
61	M211236	Болт	8
62	323535	Резиновый задний	2
63	M111640	Болт	2
64	A590916	Пружинная шайба	8
65	3010262	Ограничитель	2
66	M111636	Болт	2
67	M111628	Болт	4
68	484756	Шайба	2
69	4514700	Хомут шланга	4
70	4075190	Шланг 2100	2
71	8010151	Крышка	1
72	M111020	Болт	4
73	A590910	Пружинная шайба	4
74	J217083	Шайба	4
75	3011113	Кронштейн	1
76	M200818	Болт	2
77	A590908	Пружинная шайба	2
78	3011114	Кронштейн	1
79	M111020	Болт	2
80	A590910	Пружинная шайба	2
81	94-1302	Адаптер	1
82	9707186	Трубка	1
83	4053594	Хомут	1
84	M111036	Болт	1
85	A590910	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH051 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
