Гусеница — HITACHI UH051

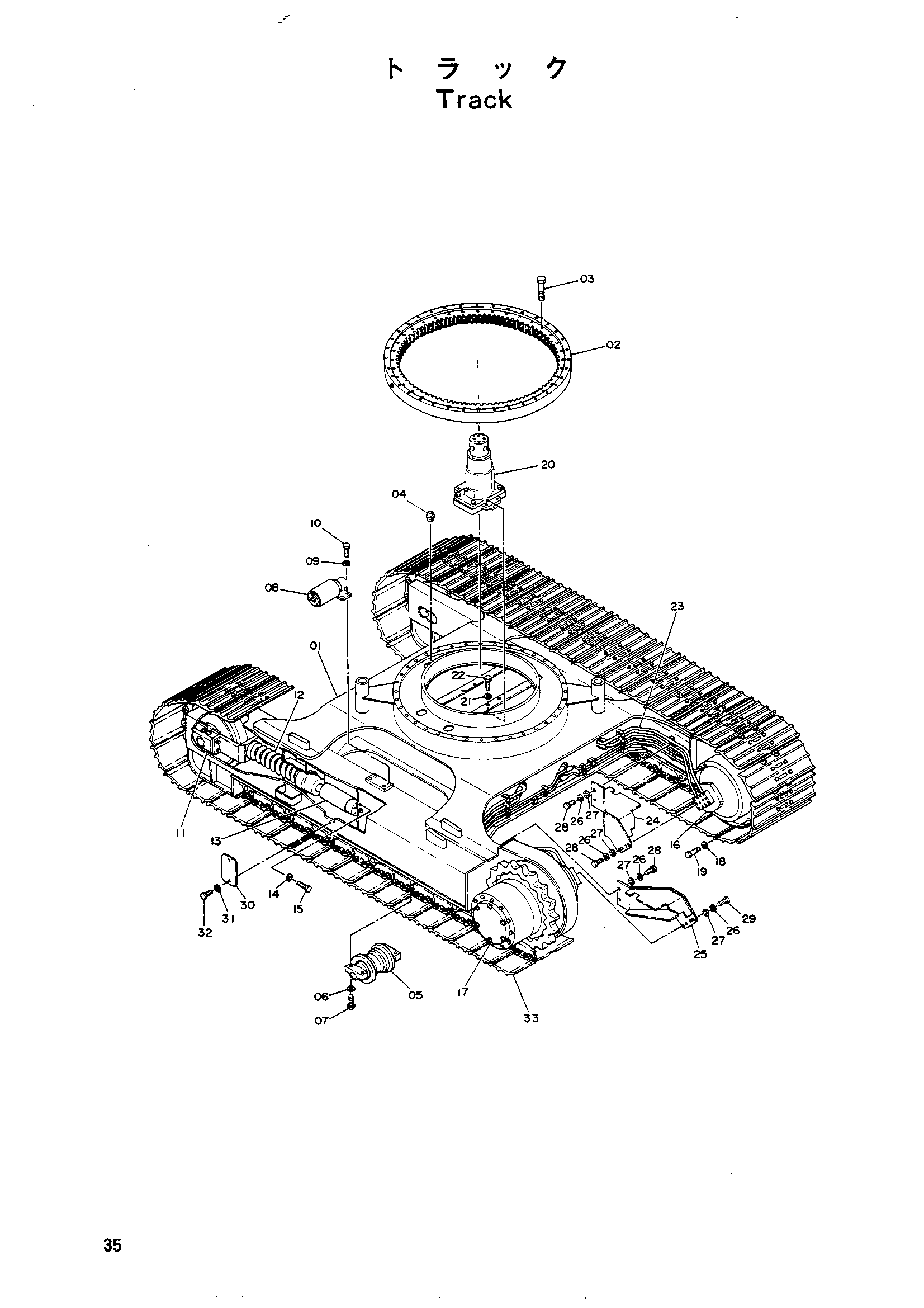

Заводская схема «Гусеница» для HITACHI UH051. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6002850 | Гусеничная рама | 1 |
| 02 | 9024976 | Подшипник поворот | 1 |
| 03 | M121800 | Болт H | 36 |
| 04 | 94-2028 | Пробка | 1 |
| 05 | 9019471 | Опорный каток в сборе | 12 |
| 06 | A590916 | Пружинная шайба | 48 |
| 07 | M121680 | Болт | 48 |
| 08 | 9021130 | Поддерживающий каток в сборе | 2 |
| 09 | A590912 | Пружинная шайба | 8 |
| 10 | M121236 | Болт | 8 |
| 11 | 9024977 | Направляющее колесо в сборе | 2 |
| 12 | 9024978 | Гусеница пружина в сборе | 2 |
| 13 | 9019582 | Механизм натяжения в сборе | 2 |
| 14 | A590912 | Пружинная шайба | 8 |
| 15 | M111240 | Болт | 8 |
| 16 | 9020776 | Ходовой устройство в сборе | 1 |
| 17 | 9020775 | Ходовой устройство в сборе | 1 |
| 18 | A590916 | Пружинная шайба | 32 |
| 19 | M121671 | Болт T | 32 |
| 20 | 9024999 | Центральный коллектор в сборе | 1 |
| 21 | A590916 | Пружинная шайба | 4 |
| 22 | M211640 | Болт H 16X40 | 4 |
| 23 | 9022348 | Ходовой трубопроводы в сборе | 1 |
| 24 | 7006471 | Крышка (правый) | 1 |
| 25 | 7006470 | Крышка (левый) | 1 |
| 26 | A590912 | Пружинная шайба | 8 |
| 27 | A590112 | Шайба | 8 |
| 28 | M111256 | Болт | 4 |
| 29 | M111225 | Болт | 4 |
| 30 | 4505649 | Крышка | 2 |
| 31 | A590910 | Пружинная шайба | 4 |
| 32 | M111020 | Болт | 4 |
| 33 | 9024980 | Гусеница тяга в сборе (510) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH051 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
