Рама — HITACHI UH051

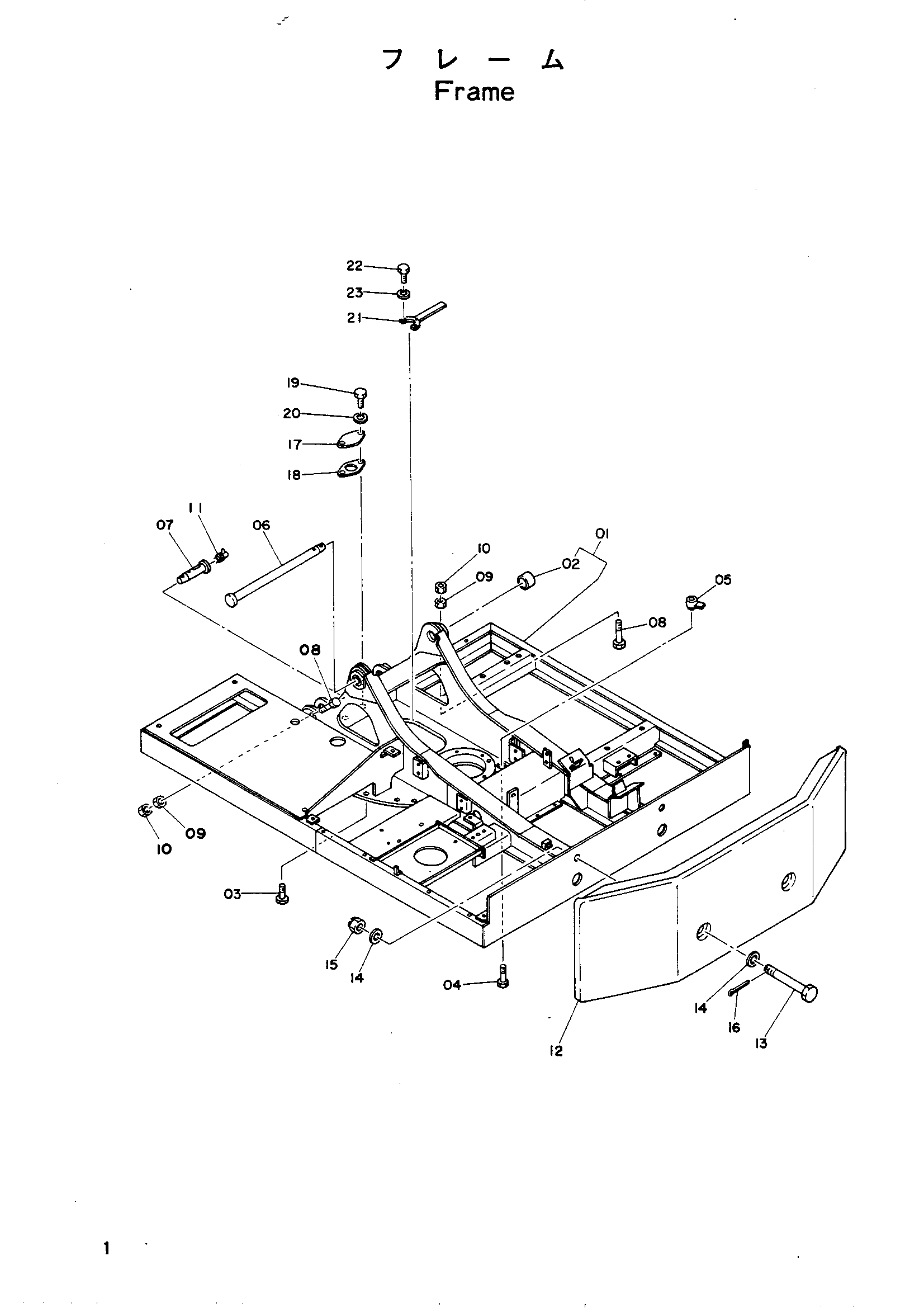

Заводская схема «Рама» для HITACHI UH051. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000627 | Рама: основной | 1 |
| 02 | 4076181 | Втулка | 2 |
| 03 | M121800 | Болт H | 24 |
| 04 | 4075224 | Болт | 4 |
| 05 | 9707224 | Гайка | 4 |
| 06 | 3012014 | Палец | 1 |
| 07 | 3010254 | Палец | 2 |
| 08 | M121602 | Болт T | 3 |
| 09 | M511613 | Гайка H | 3 |
| 10 | 4026892 | Гайка U | 3 |
| 11 | J75581 | Штуцер | 2 |
| 12 | 1002286 | Противовес | 1 |
| 13 | 487295 | Болт | 2 |
| 14 | 4082426 | Шайба | 4 |
| 15 | 487296 | Корончатая гайка | 2 |
| 16 | A768080 | Шплинт | 2 |
| 17 | 4013896 | Крышка | 1 |
| 18 | 4510901 | Манжета | 1 |
| 19 | M111020 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | 4065116 | Тяга | 1 |
| 22 | M111228 | Болт | 3 |
| 23 | A590912 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH051 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
