Крышка — HITACHI UH051

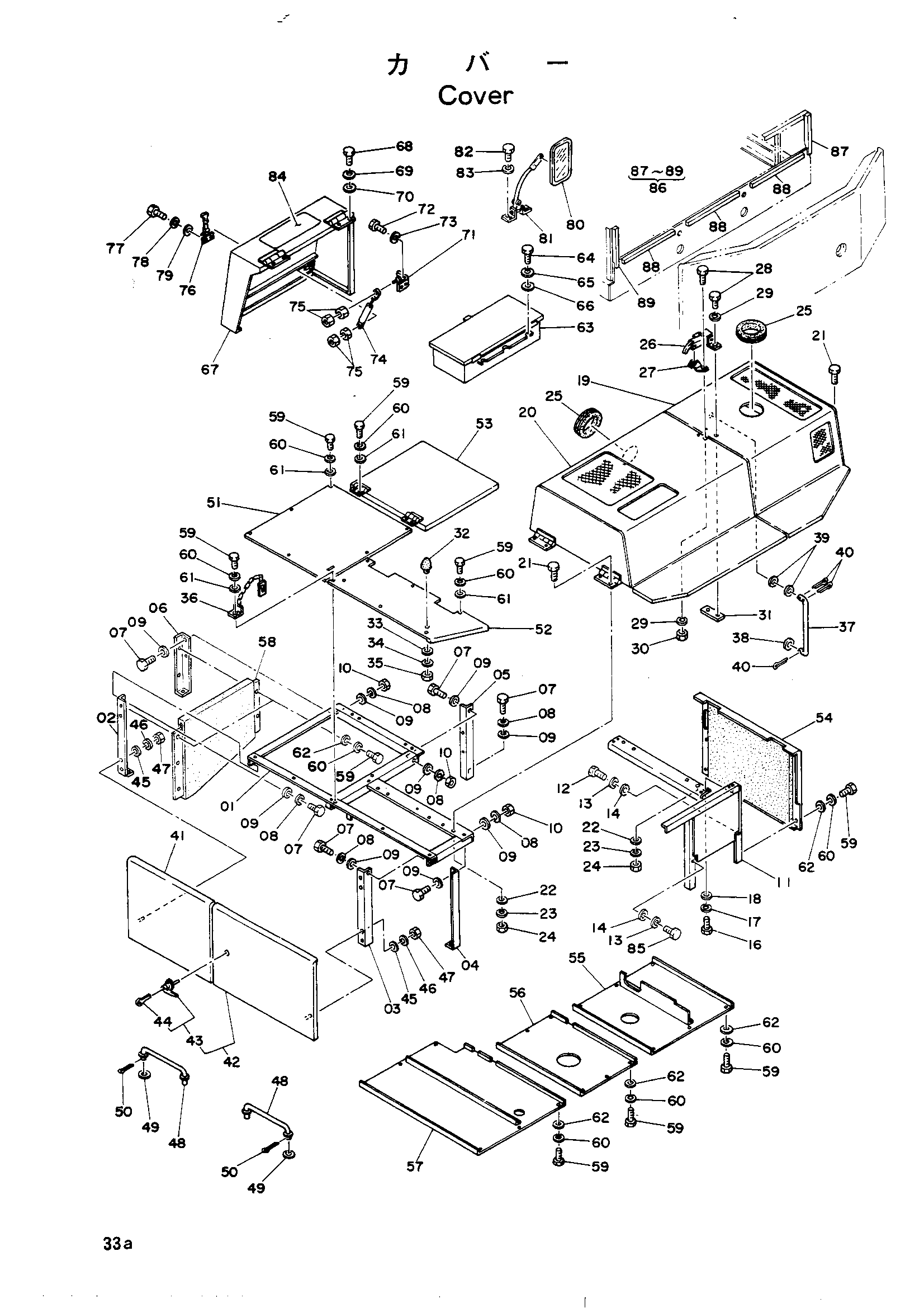

Заводская схема «Крышка» для HITACHI UH051. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7005887	Опора	1
02	9707249	Опора	1
03	9707250	Опора	1
04	9707251	Опора	1
05	9707252	Опора	1
06	9707253	Опора	1
07	M111636	Болт	10
08	A590916	Пружинная шайба	10
09	A590116	Шайба	13
10	M501613	Гайка	3
11	8012249	Опора	1
12	M111225	Болт	2
13	A590912	Пружинная шайба	2
14	A590112	Шайба	2
15	3011895	Опора	1
16	M111016	Болт	4
17	A590910	Пружинная шайба	4
18	A590110	Шайба	4
19	6002593	Крышка	1
20	6002594	Крышка	1
21	M111025	Болт	8
22	J217083	Шайба	8
23	A590910	Пружинная шайба	8
24	M501008	Гайка	8
25	4075565	Резиновая втулка	2
26	322831	Защёлка боннет	1
27	485008	Анкхор	1
28	M200818	Болт	4
29	A590908	Пружинная шайба	4
30	M500807	Гайка	2
31	4068301	Седло винта	1
32	487195	Ограничитель	2
33	A590110	Шайба	2
34	A590910	Пружинная шайба	2
35	M501008	Гайка	2
36	9705835	Замок	1
37	4073521	Стойка	1
38	4073522	Шайба	1
39	A590116	Шайба	2
40	A764025	Шплинт	3
41	7005888	Крышка	1
42	7005889	Крышка	1
43	4077912	Рукоятка	1
44	971306	Шпонка (600#)	1
45	J217083	Шайба	8
46	A590910	Пружинная шайба	8
47	M501008	Гайка	8
48	9707254	Стойка	2
49	A590112	Шайба	2
50	A764020	Шплинт	2
51	3011896	Крышка	1
52	3011897	Крышка	1
53	8011196	Крышка	1
54	8010269	Крышка	1
55	8010003	Крышка	1
56	3011229	Крышка	1
57	8010426	Крышка	1
58	9707255	Крышка	1
59	M111016	Болт	46
60	A590910	Пружинная шайба	46
61	A590110	Шайба	17
62	J217083	Шайба	29
63	8009372	Ящик для инструментов	1
64	M111016	Болт	4
65	A590910	Пружинная шайба	4
66	A590110	Шайба	4
67	6002595	Крышка	1
68	M111016	Болт	4
69	A590910	Пружинная шайба	4
70	J217083	Шайба	4
71	9706705	Кронштейн	1
72	M111016	Болт	2
73	A590910	Пружинная шайба	2
74	4073520	Стойка	1
75	M500807	Гайка	4
76	9706690	Защёлка	1
77	M111016	Болт	2
78	A590910	Пружинная шайба	2
79	A590110	Шайба	2
80	4513415	Зеркало	1
81	4507212	Кронштейн	1
82	M200610	Болт	4
83	A590906	Пружинная шайба	4
84	4073519	Лента	4
85	M111232	Болт	1
86	4081508	Резиновая прокладка	1
87	4081439	Резиновая прокладка	1
88	4081440	Резиновая прокладка	3
89	4081441	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH051 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
