Рычаг управления — HITACHI UH04M

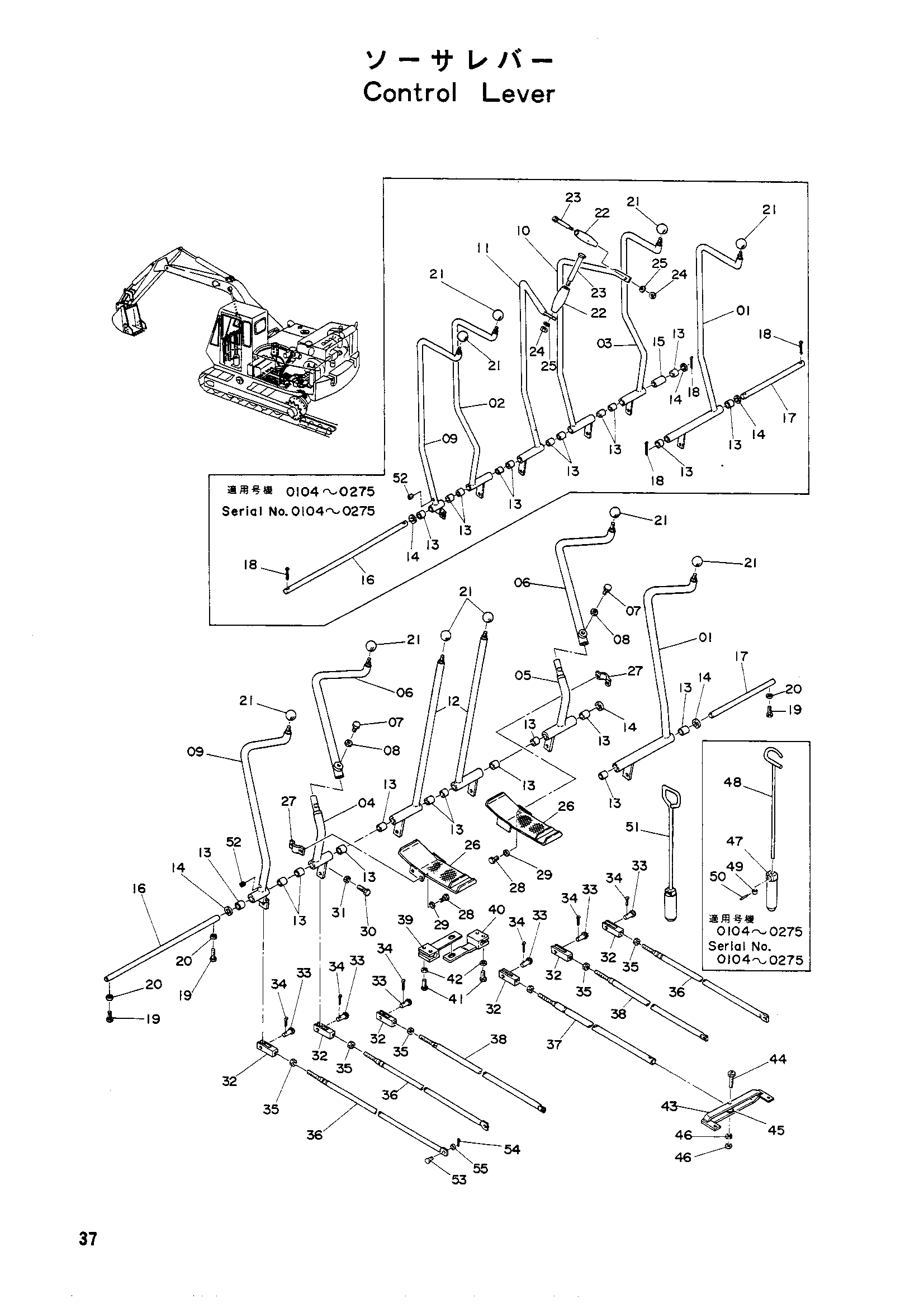

Заводская схема «Рычаг управления» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7003680	Рычаг стрела	1
01	7501029	Рычаг стрела	1
02	7002491	Рычаг рукоять	1
02	7501031 замена: 7002491	Рычаг рукоять	1
03	7002492	Рычаг ковш	1
03	7501030 замена: 7002492	Рычаг ковш	1
04	7003677	Рычаг рукоять	1
05	7003679	Рычаг ковш	1
06	7001787	Рычаг	2
07	M111032	Болт	2
08	M501008	Гайка	2
09	7003676	Рычаг поворот	1
09	7501028	Рычаг поворот	1
10	7501026	Рычаг ход	1
11	7501027	Рычаг ход	1
12	7003678	Рычаг ход	2
13	4005993	Втулка	12
14	A590120	Шайба пластина	3
15	4510974	Проставка	1
16	4054175	Палец	1
16	437061	Вал	1
17	4054176	Палец	1
17	445999	Вал	1
18	A764032	Шплинт	4
19	M111032	Болт	3
20	M501008	Гайка	3
21	487080	Рукоятка	4
21	499845	Рукоятка	6
22	437059	Рукоятка	2
23	497510	Болт	2
24	M501008	Гайка	2
25	A590010	Пружинная шайба	2
26	87646	Педаль	2
27	4507563	Опора	2
28	M111025	Болт	4
29	A590010 замена: A590910	Пружинная шайба	4
29	A590910	Пружинная шайба	4
30	4004597 замена: M161245	Болт	1
30	M161245	Болт	1
31	M501210	Гайка	1
32	9700165	Концевой вилка	6
32	M981266	Концевой вилка	6
33	445333	Палец	6
33	A741232	Палец	6
34	A762020	Шплинт	12
34	A764020	Шплинт	6
35	M501210	Гайка	6
36	4004596	Шток	3
37	4004595	Шток	1
37	9704592	Шток	1
38	4513464	Шток	2
39	8502084	Рычаг	1
40	8502085	Рычаг	1
41	M121232	Болт	4
42	A590912	Пружинная шайба	4
43	8006923	Тяга	1
43	812963	Тяга	1
44	M111056	Болт	1
44	M210856	Болт	1
45	A590110	Шайба пластина	1
46	M500805	Гайка	2
46	M501008	Гайка	2
47	9800673	Блокировка поворот	1
48	9800674	Штанга	1
49	4502319	Проставка	1
50	490857	Пружинный штифт	1
51	9704685	Блокировка поворот	1
52	487081	Резиновая втулка	1
53	972401	Палец	7
54	972402	Шплинт	7
55	972403	Шайба	7

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
