Шестерённый насос — HITACHI UH04M

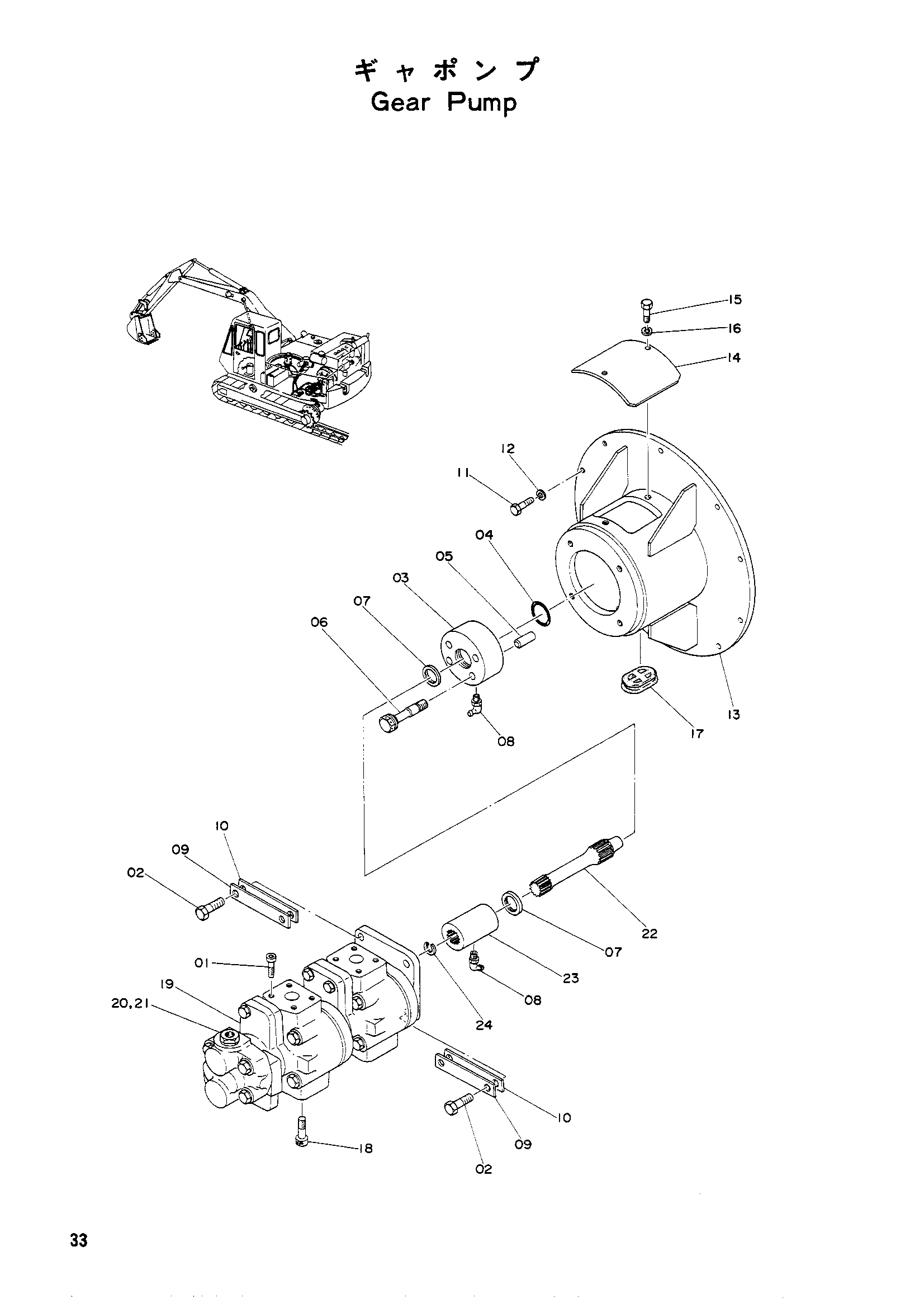

Заводская схема «Шестерённый насос» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 455854 | Болт с внутренним шестигранником | 8 |
| 02 | M111240 | Болт | 4 |
| 03 | 3001573 замена: 3004262 | Муфта | 1 |
| 03 | 3005711 | Муфта | 1 |
| 04 | A810045 | Уплотнительное кольцо | 1 |
| 05 | 4012602 | Палец | 2 |
| 06 | 4012603 | Болт | 4 |
| 06 | 4032532 | Болт | 6 |
| 07 | 447951 | Уплотнение | 2 |
| 08 | 446753 | Ниппель смазка | 2 |
| 09 | 4009690 | Пластина | 2 |
| 10 | 4009691 | Пластина | 2 |
| 11 | M211028 | Болт | 10 |
| 11 | M211028 | Болт | 12 |
| 12 | A590910 | Пружинная шайба | 10 |
| 12 | A590910 | Пружинная шайба | 12 |
| 13 | 7000808 | Кронштейн | 1 |
| 13 | 7501665 | Кронштейн | 1 |
| 14 | 324919 | Крышка | 1 |
| 15 | M101018 замена: M111018 | Болт | 2 |
| 15 | M111018 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 17 | 491071 | Пробка | 1 |
| 18 | 4005568 | Болт с внутренним шестигранником | 8 |
| 19 | 4033903 | Шестерённый насос | 1 |
| 20 | 4512956 | Втулка | 1 |
| 21 | 954490 | Уплотнительное кольцо | 1 |
| 22 | 3001572 замена: 3004173 | Вал дривинг | 1 |
| 22 | 3004173 | Вал | 1 |
| 23 | 3000751 | Втулка | 1 |
| 24 | 991713 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
