Гидролинии рабочего оборудования — HITACHI UH04M

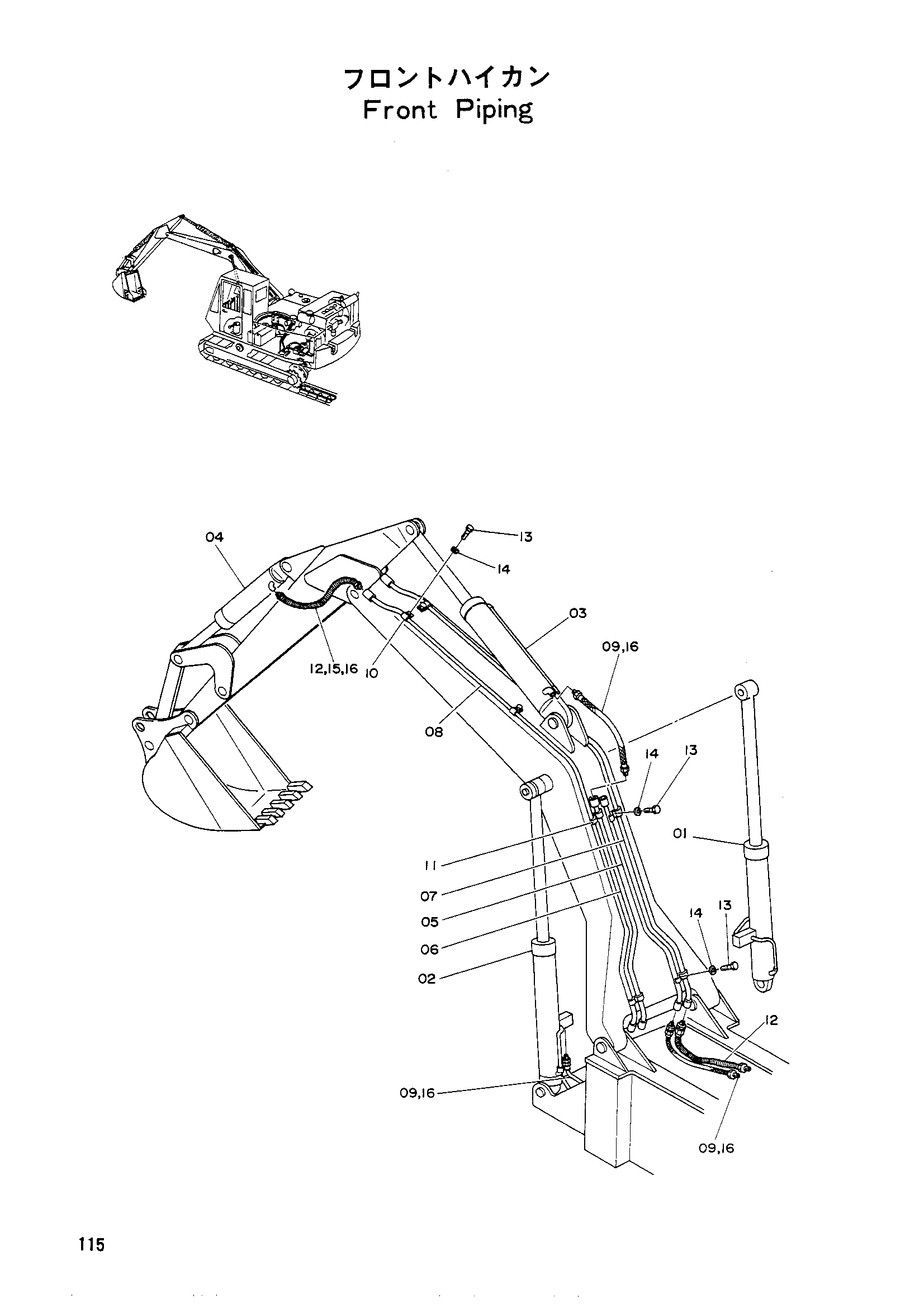

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4512388 | Гидроцилиндр | 1 |
| 02 | 4512389 | Гидроцилиндр | 1 |
| 03 | 4512390 | Гидроцилиндр | 1 |
| 04 | 4512391 | Гидроцилиндр | 1 |
| 05 | 8007113 | Трубка | 1 |
| 05 | 814763 | Трубка | 1 |
| 06 | 8007114 | Трубка | 1 |
| 06 | 814764 | Трубка | 1 |
| 07 | 7003789 | Трубка | 1 |
| 07 | 713578 | Трубка | 1 |
| 08 | 7003790 | Трубка | 1 |
| 08 | 713579 | Трубка | 1 |
| 09 | 4054341 | Резиновый шланг | 10 |
| 09 | 949183 замена: 4054341 | Шланг | 10 |
| 09 | 949183 замена: 94-1303 | Шланг | 10 |
| 10 | 4053595 | Хомут трубки | 1 |
| 10 | 445302 | Хомут трубки | 4 |
| 11 | 4053596 | Хомут трубки | 4 |
| 11 | 445052 | Хомут трубки | 4 |
| 12 | 4053608 | Защитный кожух | 4 |
| 12 | 449668 замена: 4053608 | Защитный кожух | 4 |
| 13 | M111222 | Болт | 6 |
| 13 | M111250 | Болт | 8 |
| 14 | A590912 | Пружинная шайба | 6 |
| 14 | A590912 | Пружинная шайба | 8 |
| 15 | 4008585 замена: 4054340 | Шланг пружина | 2 |
| 15 | 4008585 замена: 94-1303 | Шланг пружина | 2 |
| 15 | 4054340 | Шланг пружина | 2 |
| 16 | 94-1303 | Адаптер | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
