Амортизатор клапан (для гидромотор поворота) — HITACHI UH04M

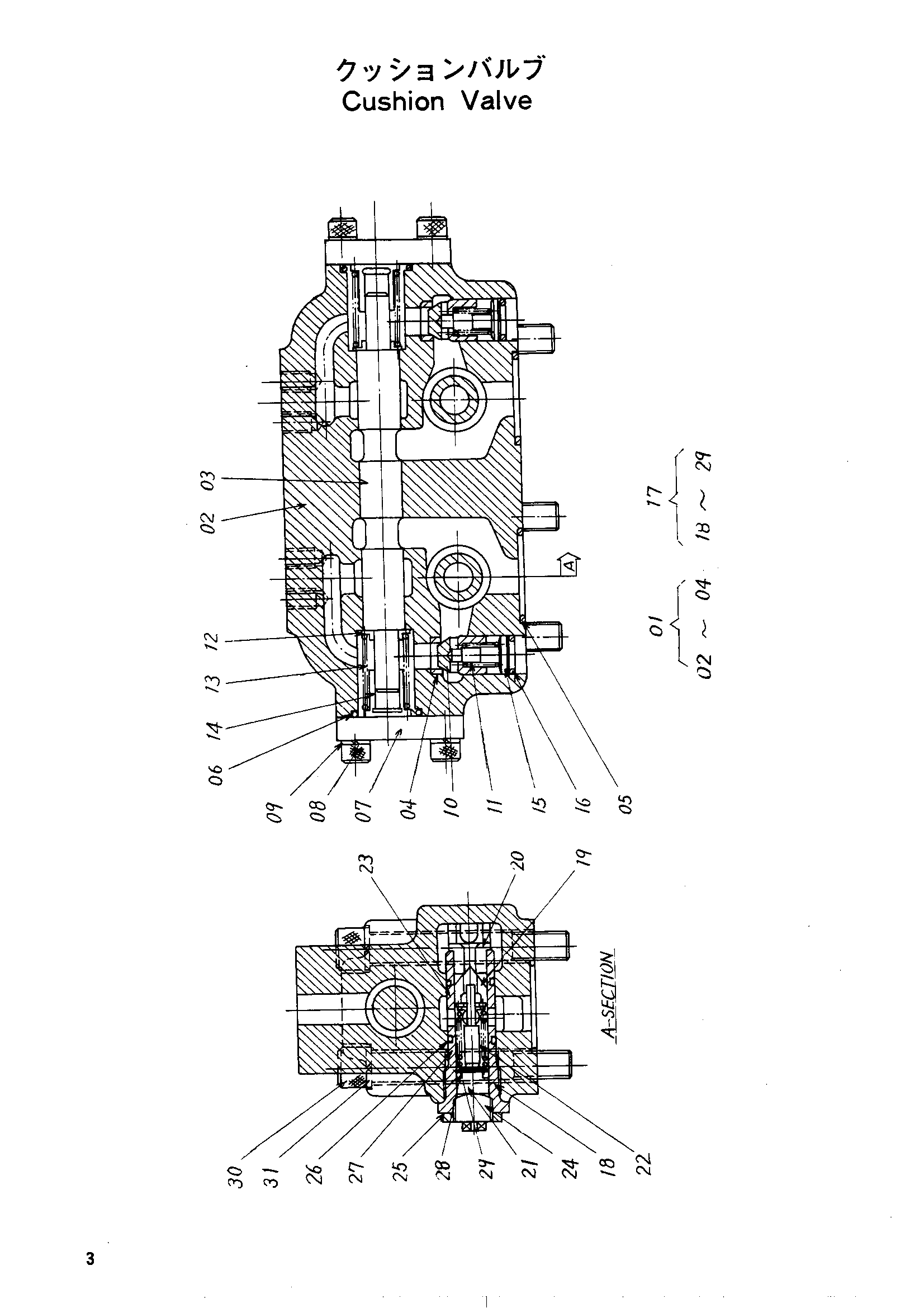

Заводская схема «Амортизатор клапан (для гидромотор поворота)» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3501661 | Амортизатор клапан в сборе | 1 | |
| 01 | 4073629 | Корпус в сборе | 1 |
| 02 | 4513766 | Корпус | 1 |
| 03 | 4003066 | Золотник | 1 |
| 04 | 4003073 | Сиденье | 2 |
| 05 | A811035 | Уплотнительное кольцо | 2 |
| 06 | 4003062 | Уплотнительное кольцо | 2 |
| 07 | 4003063 | Крышка | 2 |
| 08 | 4513499 | Болт с внутренним шестигранником | 8 |
| 09 | 4513500 | Пружинная шайба | 2 |
| 10 | 4003067 | Тарельчатый клапан | 2 |
| 11 | 4003068 | Пружина | 2 |
| 12 | 4003069 | Шайба | 2 |
| 13 | 4003070 | Пружина | 2 |
| 14 | 4003071 | Втулка | 2 |
| 15 | 4003072 | Седло пружины | 2 |
| 16 | 4003127 | Уплотнительное кольцо | 2 |
| 17 | 4073630 | Предохранительный клапан в сборе | 2 |
| 18 | 4003128 | Корпус | 1 |
| 19 | 4003129 | Тарельчатый клапан | 1 |
| 20 | 4003130 | Сиденье | 1 |
| 21 | 4003140 | Думпер | 1 |
| 22 | 4009461 | Пружина | 1 |
| 23 | 4003139 | Шайба | 1 |
| 24 | 4003132 | Болт регулировочный | 1 |
| 25 | 4003133 | Гайка | 1 |
| 26 | 4003134 | Уплотнительное кольцо | 2 |
| 27 | 4003135 | Опорное кольцо | 3 |
| 28 | 4003136 | Уплотнительное кольцо | 1 |
| 29 | 4003137 | Опорное кольцо | 1 |
| 30 | 4513501 | Болт с внутренним шестигранником | 6 |
| 31 | 4513502 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
