Трубопроводы крышка — HITACHI UH04M

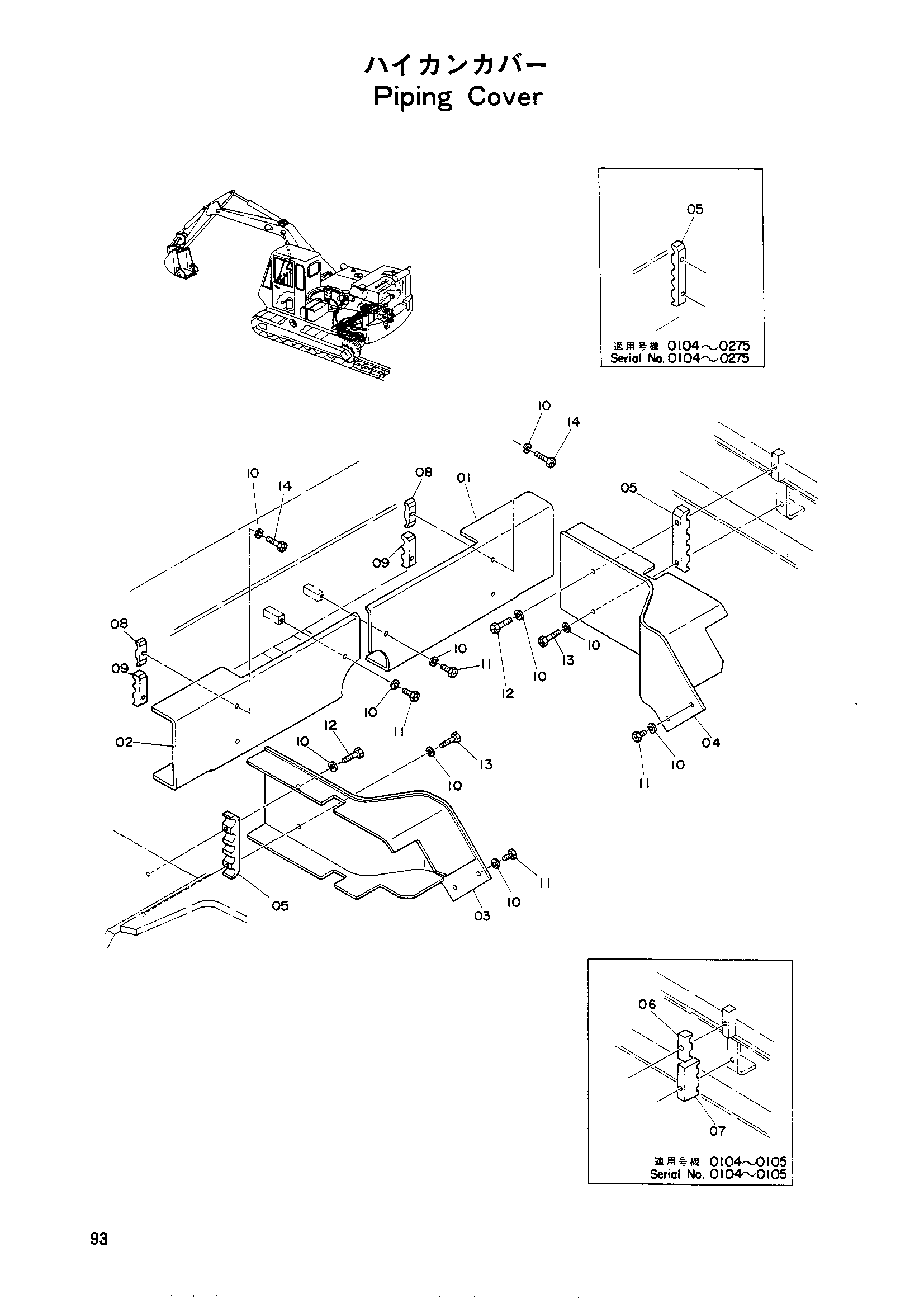

Заводская схема «Трубопроводы крышка» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9010455 | Трубопроводы крышка в сборе | 1 |
| 00 | 9013709 | Трубопроводы крышка в сборе | 1 |
| 00 | 9016448 | Трубопроводы крышка в сборе | 1 |
| 01 | 3004144 | Крышка | 1 |
| 01 | 3006504 | Крышка | 1 |
| 01 | 3008344 | Крышка | 1 |
| 02 | 3004200 | Крышка | 1 |
| 02 | 3006503 | Крышка | 1 |
| 02 | 3008343 | Крышка | 1 |
| 03 | 7002269 | Крышка | 1 |
| 03 | 7002994 | Крышка | 1 |
| 03 | 7003897 | Крышка | 1 |
| 04 | 7002270 | Крышка(правый) | 1 |
| 04 | 7002995 | Крышка | 1 |
| 04 | 7003898 | Крышка | 1 |
| 05 | 3004199 | Хомут | 2 |
| 05 | 3004199 | Хомут | 4 |
| 06 | 4000146 | Хомут | 2 |
| 07 | 4032039 | Хомут | 2 |
| 08 | 4053597 | Хомут трубки | 2 |
| 09 | 4055999 | Хомут трубки | 2 |
| 10 | A590912 | Пружинная шайба | 14 |
| 11 | M111222 | Болт | 6 |
| 12 | M121250 | Болт | 2 |
| 12 | M121256 | Болт | 2 |
| 13 | M121256 | Болт | 2 |
| 13 | M121280 | Болт | 2 |
| 14 | M121250 | Болт | 4 |
| 14 | M121256 | Болт | 4 |
| 14 | M121263 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
