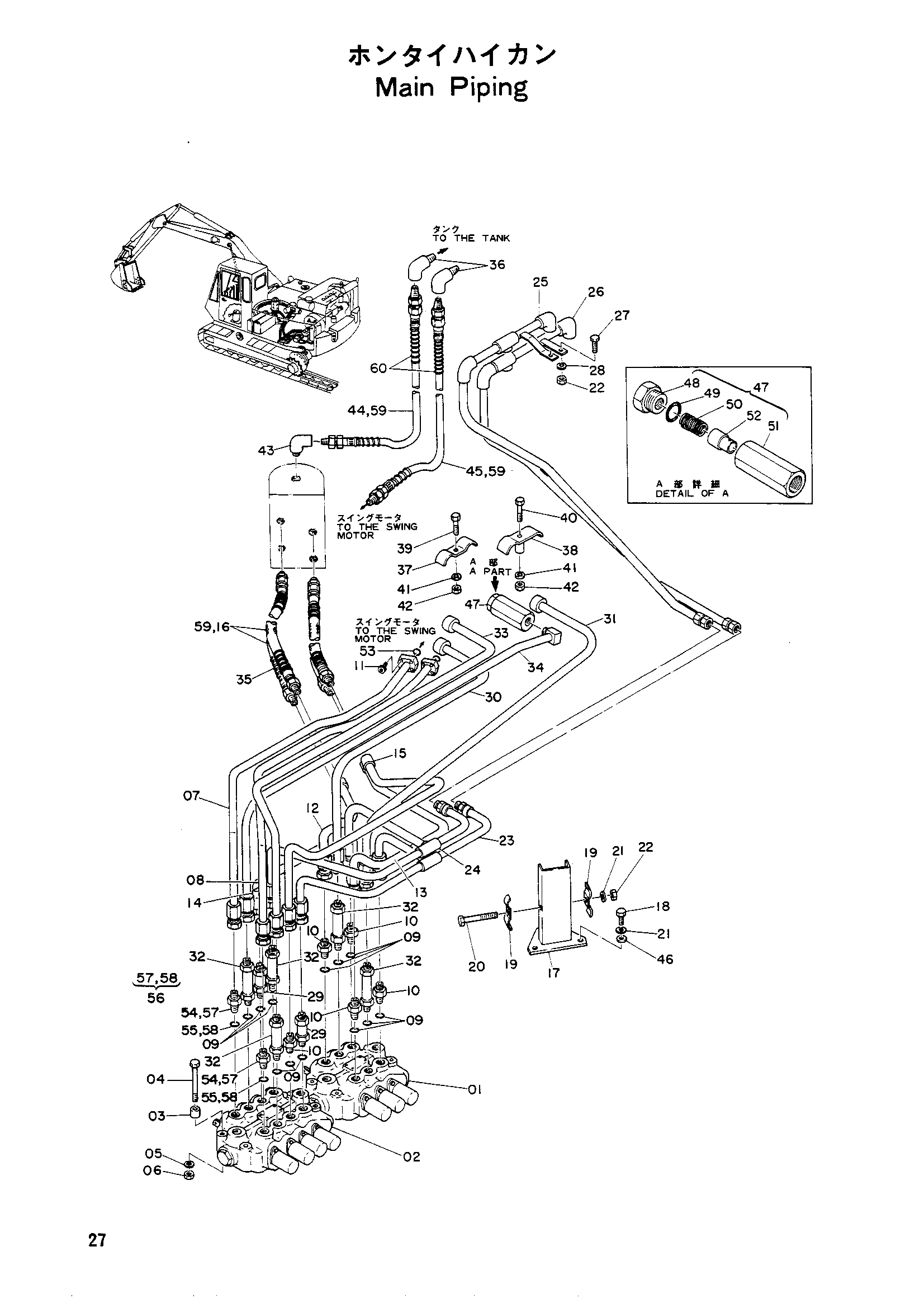

Основные гидролинии — HITACHI UH04M

Заводская схема «Основные гидролинии» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	973333	Гидрораспределитель	1
02	4045268	Гидрораспределитель	1
02	973334 замена: 4045268	Гидрораспределитель	1
03	434935	Проставка	8
04	M111201	Болт	8
05	A590912	Пружинная шайба	8
06	M501210	Гайка	8
07	7003736	Трубка	1
07	7501052	Трубка	1
08	7003735	Трубка	1
08	7501053	Трубка	1
09	954492	Уплотнительное кольцо	12
10	445161	Адаптер	5
11	M340832	Болт с внутренним шестигранником	8
11	M340836	Болт с внутренним шестигранником	8
12	8007009	Трубка	1
12	8501769 замена: 8007009	Трубка	1
13	7003733	Трубка	1
13	7501056	Трубка	1
14	7003734	Трубка	1
14	7501054	Трубка	1
15	7003732	Трубка	1
15	7501055	Трубка	1
16	4054342	Шланг	4
16	949196 замена: 4054342	Шланг	4
16	949196 замена: 94-1303	Шланг	4
17	8007010	Опора	1
17	813697	Опора	1
18	M111018	Болт	3
19	4053596	Хомут трубки	2
19	445052	Хомут трубки	2
20	M111000	Болт	1
20	M111001	Болт	1
20	M111004	Болт	1
21	A590910	Пружинная шайба	4
22	M511008	Гайка	3
23	8007015	Трубка	1
23	85715	Трубка	1
24	8007016	Трубка	1
24	85716	Трубка	1
25	7003738	Трубка	1
25	75521	Трубка	1
26	7003737	Трубка	1
26	75522	Трубка	1
27	M111025	Болт	2
28	A590910	Пружинная шайба	2
29	445409	Адаптер	2
30	8007012	Трубка	1
30	85676	Трубка	1
31	8007013	Трубка	1
31	85677	Трубка	1
32	445162	Адаптер	5
33	8007011	Трубка	1
33	8501770	Трубка	1
34	713580	Трубка	1
34	8007014	Трубка	1
35	4053915	Защитный кожух	4
35	448626	Защитный кожух	4
36	446749	Угловой штуцер	2
36	94-0632	Угловой штуцер	2
37	4053600	Хомут трубки	1
37	445287	Хомут трубки	1
38	9800799	Хомут	1
39	M111050	Болт	1
39	M111071	Болт	1
40	M111071	Болт	1
41	A590910	Пружинная шайба	2
42	M501006 замена: M501008	Гайка	2
42	M501008	Гайка	2
43	446749 замена: 94-0648	Угловой штуцер	1
43	94-0648	Угловой штуцер	1
44	315185 замена: 4054359	Шланг	1
44	315185 замена: 94-1303	Шланг	1
44	4054359	Шланг	1
45	3502225 замена: 4054360	Шланг	1
45	3502225 замена: 94-1303	Шланг	1
45	4054360	Шланг	1
46	4506149	Шайба	2
47	9403129	S-R клапан в сборе	1
48	4512853	Адаптер	1
49	4506429	Уплотнительное кольцо	1
50	4512604	Пружина	1
51	3502622	Корпус	1
52	4512852	Поршень	1
53	954492	Уплотнительное кольцо	2
53	A811025	Уплотнительное кольцо	2
54	445161	Адаптер	2
55	954492	Уплотнительное кольцо	2
56	4042047	Адаптер	2
57	4042027	Адаптер S	1
58	R26906R	Уплотнительное кольцо	1
59	94-1303	Адаптер	8
60	4044420	Защитный кожух	2
