Кабина в сборе — HITACHI UH04M

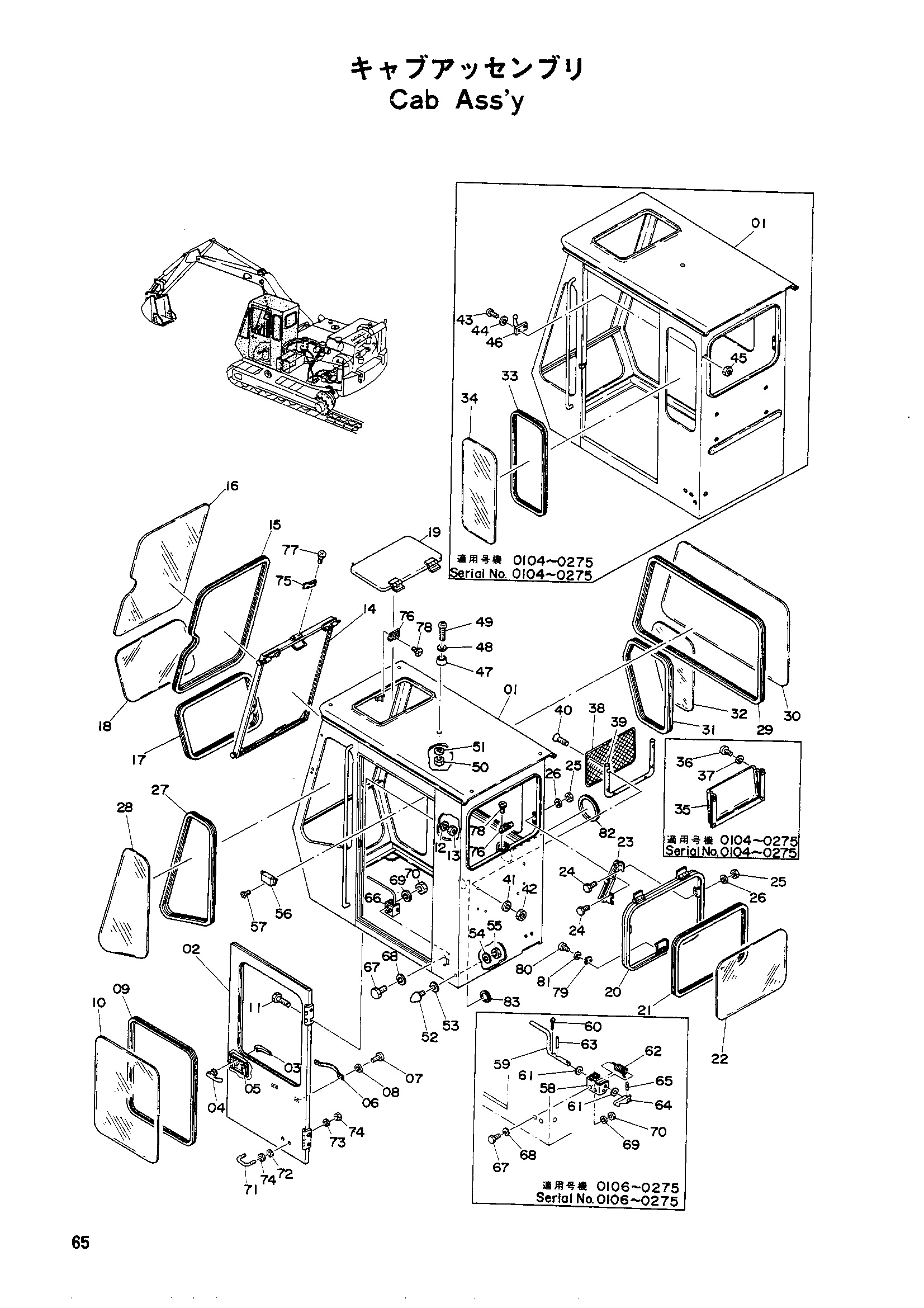

Заводская схема «Кабина в сборе» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4054862	Кабина в сборе	1
00	4510771	Кабина в сборе	1
01	4057387	Кабина	1
01	4512064	Кабина	1
02	4056988	Дверь	1
02	6001212	Дверь	1
02	6500631	Дверь	1
03	4004135	Рукоятка внутренний	1
04	4004134	Рукоятка наружный	1
05	3000564	Шпонка короб	1
06	4507439	Лента	1
07	M430316	Винт	4
08	A590903	Пружинная шайба	4
09	4503184	Резиновый H	1
10	4056958	Стекло	1
10	4503183	Стекло	1
11	M111018 замена: M111025	Болт	4
11	M111025	Болт	4
12	A590910	Пружинная шайба	4
13	M501008	Гайка	4
14	4057386	Рама	1
14	4512071	Рама	1
15	4503185	Резиновый H	1
15	4509662	Резиновый H	1
16	4057323	Стекло	1
16	4512066	Стекло	1
17	4509660	Резиновый H	1
17	4509670	Резиновый H	1
18	4057324	Стекло	1
18	4512069	Стекло	1
19	4056991	Крышка	1
19	8501651	Крышка	1
20	4056989	Рама	1
20	7501347	Рама	1
21	4008194	Резиновый H	1
21	4504499	Резиновый H	1
22	4004128	Стекло	1
22	4056961	Стекло	1
23	3000563	Стойка	2
24	M200616	Болт	8
25	M500605	Гайка	8
26	A590906	Пружинная шайба	8
27	4503184	Резиновый H	1
27	4503188	Резиновый H	1
28	4004130	Стекло	1
28	4056963	Стекло	1
29	4503185	Резиновый H	1
29	4506953	Резиновый H	1
30	4056962	Стекло	1
30	4509666	Стекло	1
31	4506960	Резиновый H	1
31	4509667	Резиновый H	1
32	4043517	Стекло	1
32	4509668	Стекло	1
33	4008191	Резиновый H	1
34	4509669	Стекло	1
35	485010	Поккет	1
36	M430513	Винт	4
37	A590905	Пружинная шайба	4
38	4507582	Поккет	1
39	4507583	Направляющая	1
40	M480416	Винт	6
41	A590904	Пружинная шайба	6
42	M500403	Гайка	6
43	M430513	Винт	2
44	A590905	Пружинная шайба	2
45	M500504	Гайка	2
46	4503194	Крюк	1
47	485013	Амортизатор	1
48	A590105	Шайба пластина	1
49	M430528	Винт	1
50	M500504	Гайка	1
51	A590905	Пружинная шайба	1
52	487195	Ограничитель	2
53	4511876	Шайба	2
54	A590910	Пружинная шайба	2
55	A501008	Гайка	2
56	3501677	Асхтрай	1
57	M470406	Винт	3
58	8501372	Кронштейн	1
59	4044201	Рычаг	1
60	A764022	Шплинт	1
61	A590114	Шайба	2
62	4512906	Пружина	1
63	4512300	Пружинный штифт	1
64	4034013	Защёлка	1
65	446750	Пружинный штифт	1
66	9017124	Замок	1
67	M200822	Болт	2
67	M800816	Болт	2
68	A590108	Шайба пластина	2
69	A590908	Пружинная шайба	2
70	M500807	Гайка	2
71	4034014	Штанга блокировка	1
72	A590108	Шайба пластина	2
73	A590908	Пружинная шайба	2
74	M500807	Гайка	4
75	4056993	Замок	1
76	4056993	Замок	2
77	M470410	Винт	2
78	M470410	Винт	4
79	4514800	Ограничитель	1
80	M430408	Винт	2
81	A590904	Пружинная шайба	2
82	4038615	Резиновая прокладка	1
83	4038616	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
