Передний — HITACHI UH04M

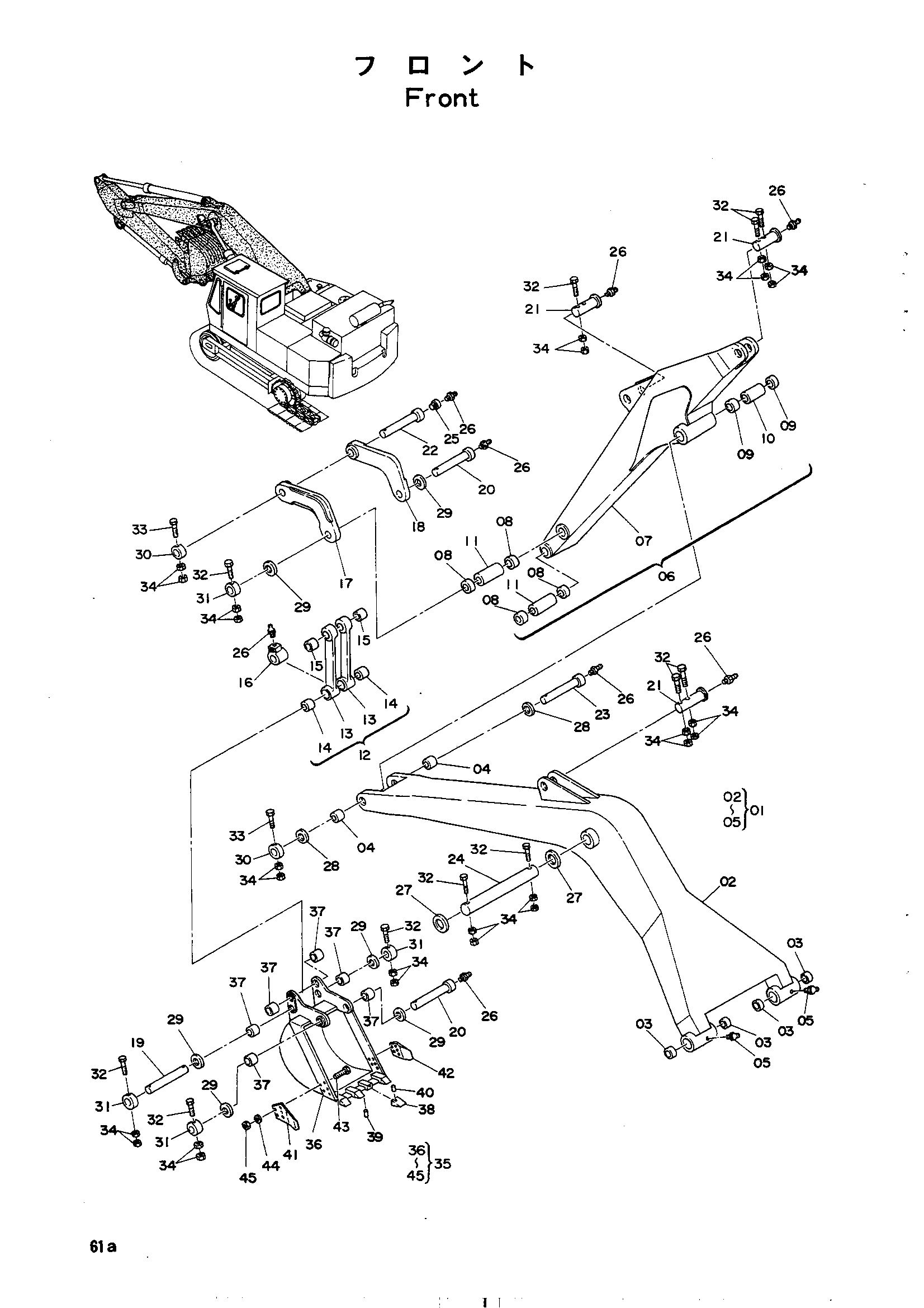

Заводская схема «Передний» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9016339	Стрела в сборе	1
02	6001734	Стрела	1
03	458184	Втулка	4
04	458137	Втулка	2
05	J75481	Штуцер	2
06	9018494	Рукоять в сборе	1
07	6002042	Рукоять	1
08	457906	Втулка	4
09	458136	Втулка	2
10	457909	Трубка G	1
11	457908	Трубка A	2
12	9005131	Тяга A в сборе	2
13	3001932	Тяга A	1
14	457906	Втулка	1
15	458136	Втулка	1
16	9701117	Проставка	1
17	2001205	Тяга	1
18	2001206	Тяга	1
19	3000453	Палец A	1
20	330180	Палец A	2
21	315017	Палец	3
22	330166	Палец F	1
23	330165	Палец G	1
24	315018	Палец D	1
25	457907	Адаптер	1
26	J75481	Штуцер	8
27	445112	Шайба	2
28	458139	Шайба	2
29	J21017	Шайба	6
30	458138	Проставка	2
31	498672	Проставка	4
32	M121290	Болт	11
33	M121200	Болт	2
34	M511210	H гайка	26
35	9014942	Ковш	1
36	6001574	Ковш 0.4M3	1
37	458184	Втулка	6
38	963228	Наконечник зуб 30S	4
39	4506257	Резиновый фиксатор	4
40	963229	Стопорный палец	4
41	3501774	Боковой резец	1
42	3501775	Боковой резец	1
43	M122056	Болт	10
44	A590920	Пружинная шайба	10
45	M512016	Хнут	10

Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
