Гусеница — HITACHI UH04M

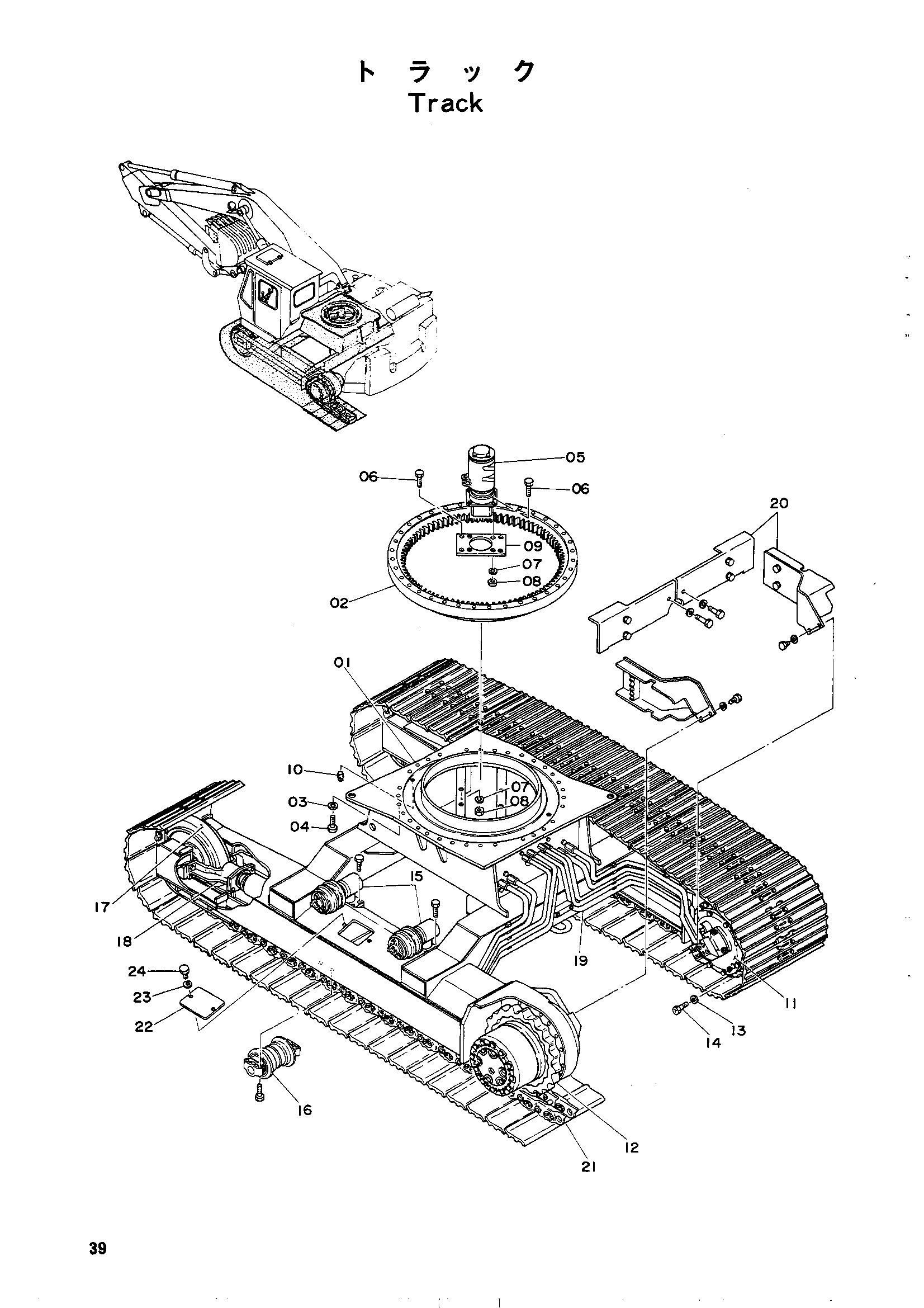

Заводская схема «Гусеница» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6001766 | Гусеничная рама | 1 |
| 02 | 4038552 | Ролер поворот | 1 |
| 03 | A590916 | Пружинная шайба | 32 |
| 04 | M121650 | Болт | 32 |
| 05 | 9016353 | Центральный коллектор в сборе | 1 |
| 06 | M111236 | Болт | 8 |
| 07 | A590912 | Пружинная шайба | 8 |
| 08 | M511210 | H гайка | 8 |
| 09 | 445645 | Пластина | 1 |
| 10 | J75286 | Пробка масляный | 2 |
| 11 | 9013394 | Устройство пропел R | 1 |
| 12 | 9013393 | Устройство пропел L | 1 |
| 13 | A590916 | Пружинная шайба | 32 |
| 14 | M121663 | Болт | 32 |
| 15 | 9402753 | Каток верхний в сборе | 4 |
| 16 | 9018669 | Каток в сборе в сборе | 12 |
| 17 | 9013705 | Тумблер направляющее колесо в сборе | 2 |
| 18 | 9013707 | Пружина гусеница в сборе | 2 |
| 21 | 9400887 | Гусеничная цепь в сборе | 2 |
| 22 | 4513694 | Крышка | 2 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | M111020 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
