Рама — HITACHI UH04M

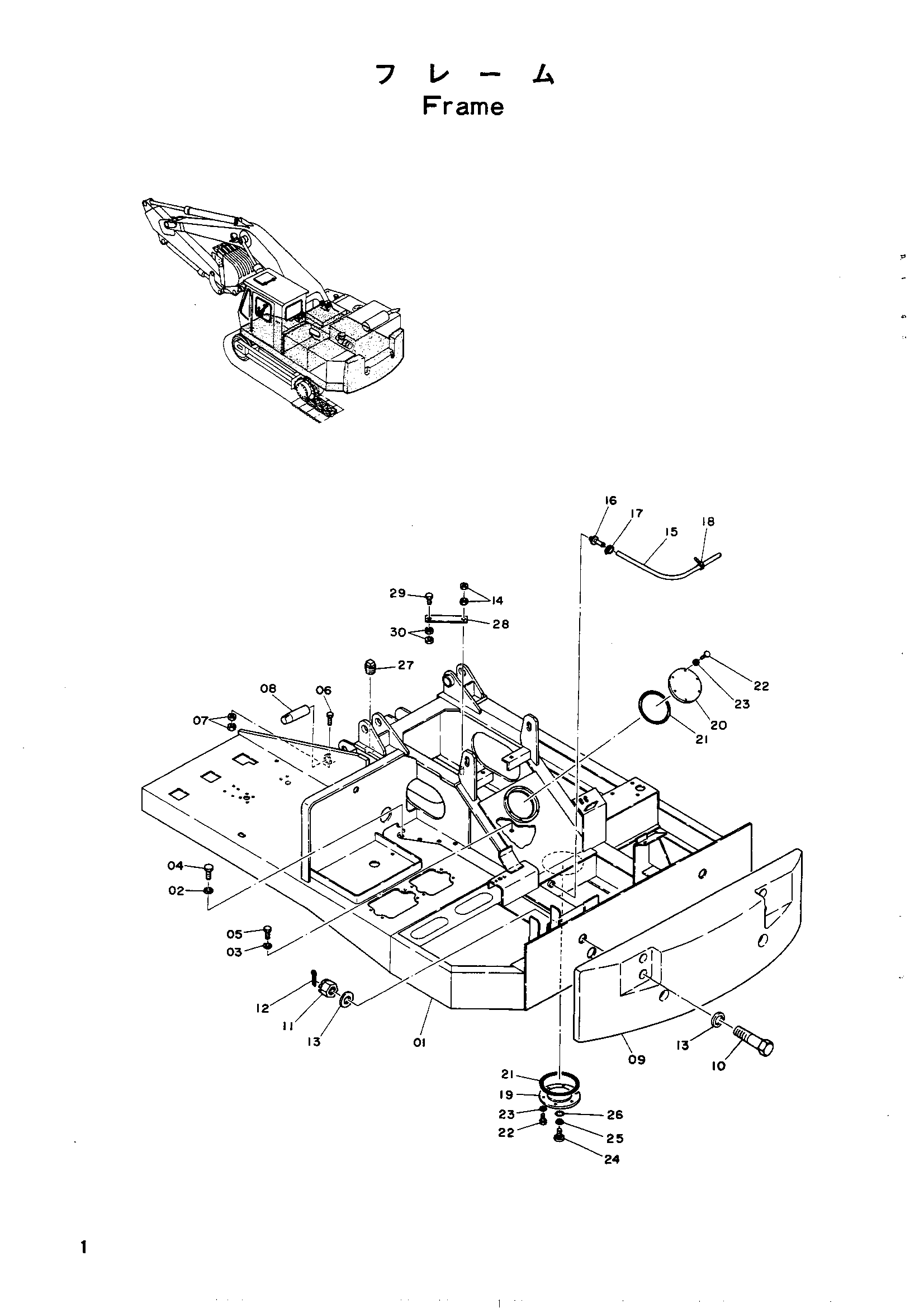

Заводская схема «Рама» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000383 | Рама основной | 1 |
| 02 | A590916 | Пружинная шайба | 29 |
| 03 | 450889 | Шайба | 2 |
| 04 | M121645 | Болт | 29 |
| 05 | M121636 | Болт | 3 |
| 06 | M121290 | Болт | 4 |
| 07 | M511210 | H гайка | 8 |
| 08 | 445002 | Палец E(UH04) | 4 |
| 09 | 76566 | Груз коунтар | 1 |
| 10 | 443237 | Болт | 2 |
| 11 | J22014 | Корончатая гайка | 2 |
| 12 | J410880 | Шплинт | 2 |
| 13 | J21014 | Шайба | 4 |
| 14 | M511210 | H гайка | 2 |
| 15 | 4032548 | Шланг | 1 |
| 16 | 4055651 | Адаптер | 1 |
| 17 | 4514700 | Хомут(T) шланг | 2 |
| 18 | 4055312 | Зажим лента 250 | 1 |
| 19 | 9704683 | Крышка | 1 |
| 20 | 4037673 | Крышка | 1 |
| 21 | A810165 | Уплотнительное кольцо G165 | 2 |
| 22 | M111025 | Болт | 12 |
| 23 | A590910 | Пружинная шайба | 12 |
| 24 | 453142 | Пробка дренажный | 1 |
| 25 | 453143 | Манжета резиновый | 1 |
| 26 | 954495 | Уплотнительное кольцо | 1 |
| 27 | J75220 | Пробка масляный | 1 |
| 28 | 437247 | Тяга | 1 |
| 29 | M111480 | Болт | 1 |
| 30 | M501411 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
