Кабина — HITACHI UH04M

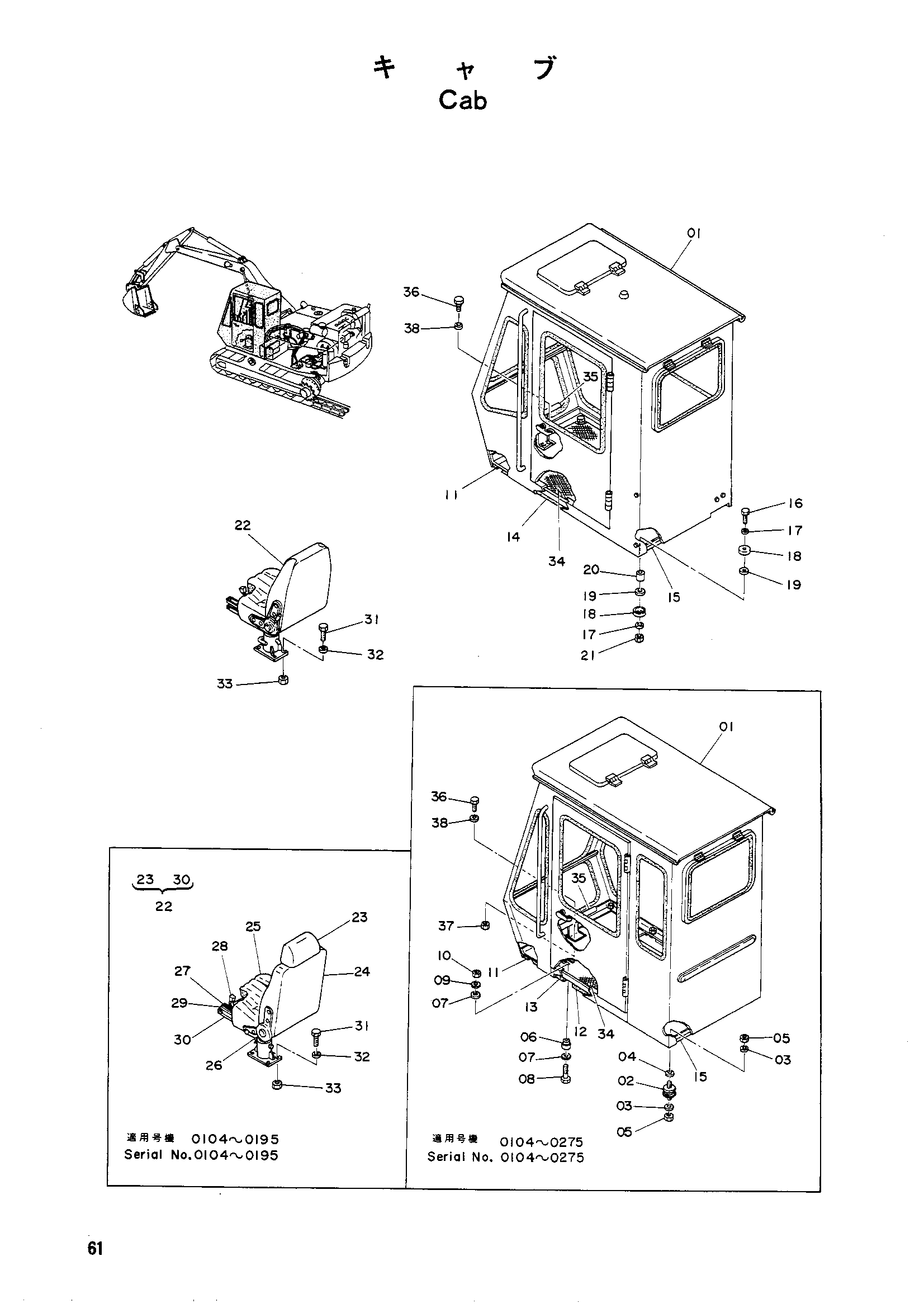

Заводская схема «Кабина» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4054862	Кабина в сборе	1
01	4510771	Кабина в сборе	1
02	4504248	Амортизатор	4
03	A590910	Пружинная шайба	8
04	4506149	Шайба	4
05	M501008	Гайка	8
06	4508538	Ограничитель	3
07	A590116	Шайба	6
08	M111663	Болт	3
09	A590916	Пружинная шайба	3
10	M511613	Гайка	3
11	4056009	Резиновая прокладка	1
11	4510911	Резиновая прокладка	1
12	4509674	Резиновая прокладка	2
13	4509675	Резиновая прокладка	2
14	4055029	Резиновая прокладка	2
15	4056010	Резиновая прокладка	1
15	4510912	Резиновая прокладка	1
16	M111690	Болт	4
17	A590116	Шайба	8
18	4053316	Ограничитель	8
19	4035866	Резиновая прокладка	8
20	4035864	Проставка	4
21	4026892	U-образная гайка	4
22	4034676	Сиденье в сборе	1
22	4053497	Сиденье в сборе	1
23	4512573	Головка опора	1
24	4512574	Задний сиденье	1
25	4512575	Амортизатор сиденье	1
26	4512576	Реклининг мекха	1
27	4512577	Рама	1
28	4512578	Механизм натяжения	1
29	4512579	Механизм натяжения	1
30	4034677	Ризер	1
31	M101228	Болт	4
31	M111222	Болт	4
32	A590912	Пружинная шайба	4
33	A501210	Гайка	4
34	3005332	Резиновая прокладка	1
34	3008248	Резиновая прокладка	1
35	989222	Стойка	1
36	M101025	Болт	2
36	M111022	Болт	2
37	M501008	Гайка	2
38	A590910	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
