Тормоз — HITACHI UH04M

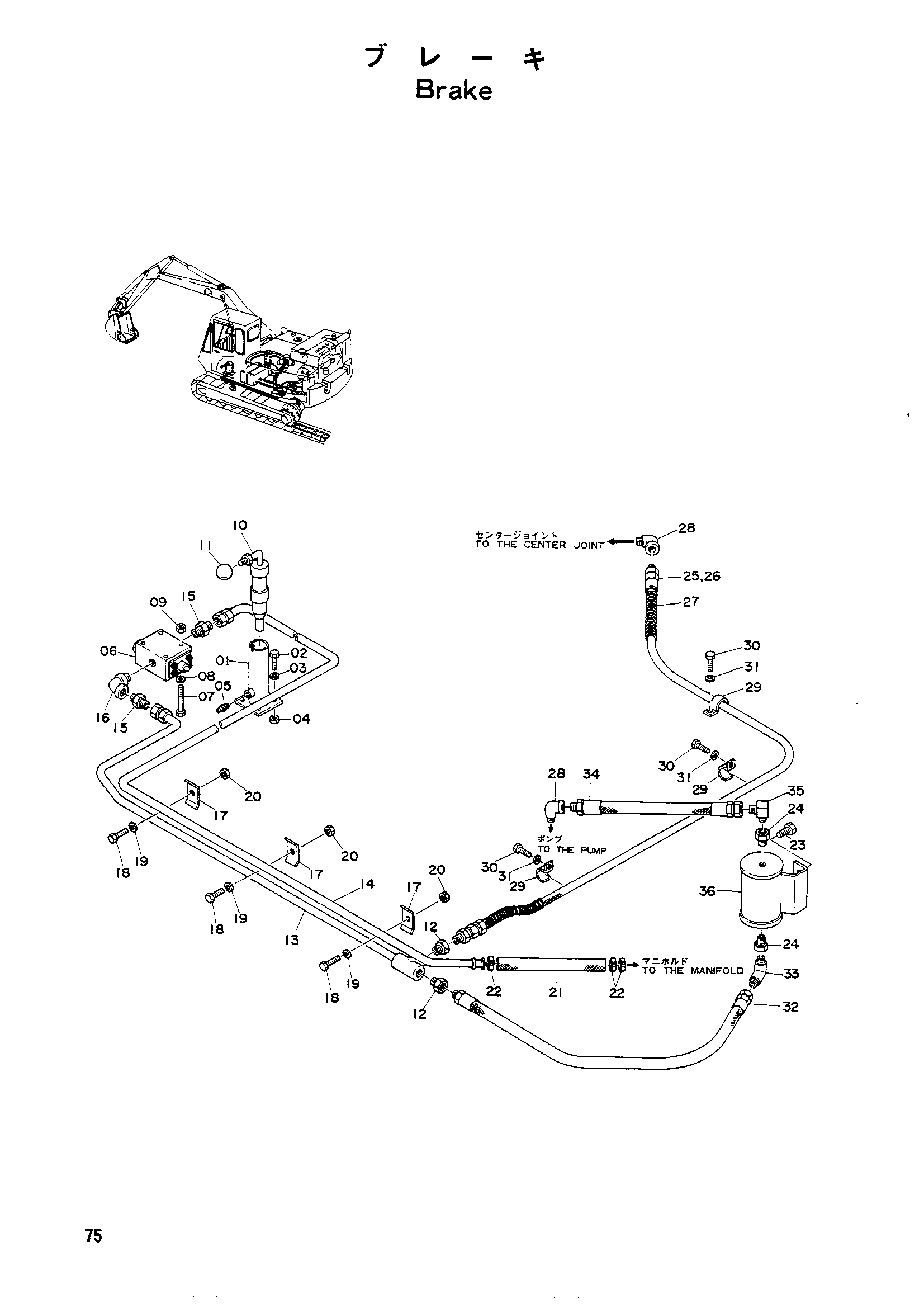

Заводская схема «Тормоз» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8007122	Стойка	1
01	8502079	Стойка	1
02	M101022	Болт	4
02	M111018	Болт	4
03	A590910	Пружинная шайба	4
04	M501008	Гайка	4
05	J75481	Штуцер	1
06	9012752	Запорный клапан	1
07	M220880	Болт	4
08	A590908	Пружинная шайба	4
09	M500807	Гайка	4
10	9704619	Стопорный палец	1
10	9800789	Стопорный палец	1
11	487080	Рукоятка	1
11	499845	Рукоятка	1
12	4511969 замена: 94-1609	Адаптер	2
12	94-1609	Переходник	2
13	8007007	Трубка	1
13	8501990	Трубка	1
14	8007008	Трубка	1
14	8501991	Трубка	1
15	4512513	Адаптер	2
16	94-0632	Угловой штуцер	1
17	4053597	Хомут трубки	3
17	9800685	Хомут	3
18	M111063	Болт	3
18	M111071	Болт	3
19	A590910	Пружинная шайба	3
20	M501008	Гайка	3
21	4033338	Резиновый шланг	1
21	4512512	Шланг	1
22	4011675	Хомут шланга	3
22	4505243	Хомут шланга	2
23	M121240	Болт	2
24	4511969 замена: 94-1609	Адаптер	2
24	94-1609	Переходник	2
25	4033038	Шланг	1
25	4054367	Шланг	1
26	94-1302	Адаптер	2
27	4055590	Защитный кожух	1
27	4511169 замена: 4055590	Защитный кожух	1
28	94-0631	Угловой штуцер	2
29	4511168	Хомут	3
30	M111016	Болт	3
31	A590910	Пружинная шайба	3
32	4054345	Шланг	1
32	4513776	Шланг	1
33	4511174	Адаптер	1
33	94-1502	Угловой штуцер	1
34	4054346	Шланг	1
34	4513777	Шланг	1
35	4033186	Адаптер	1
35	94-1402	Угловой штуцер	1
36	8003539	Глушитель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
