Ходовой трансмиссия — HITACHI UH04M

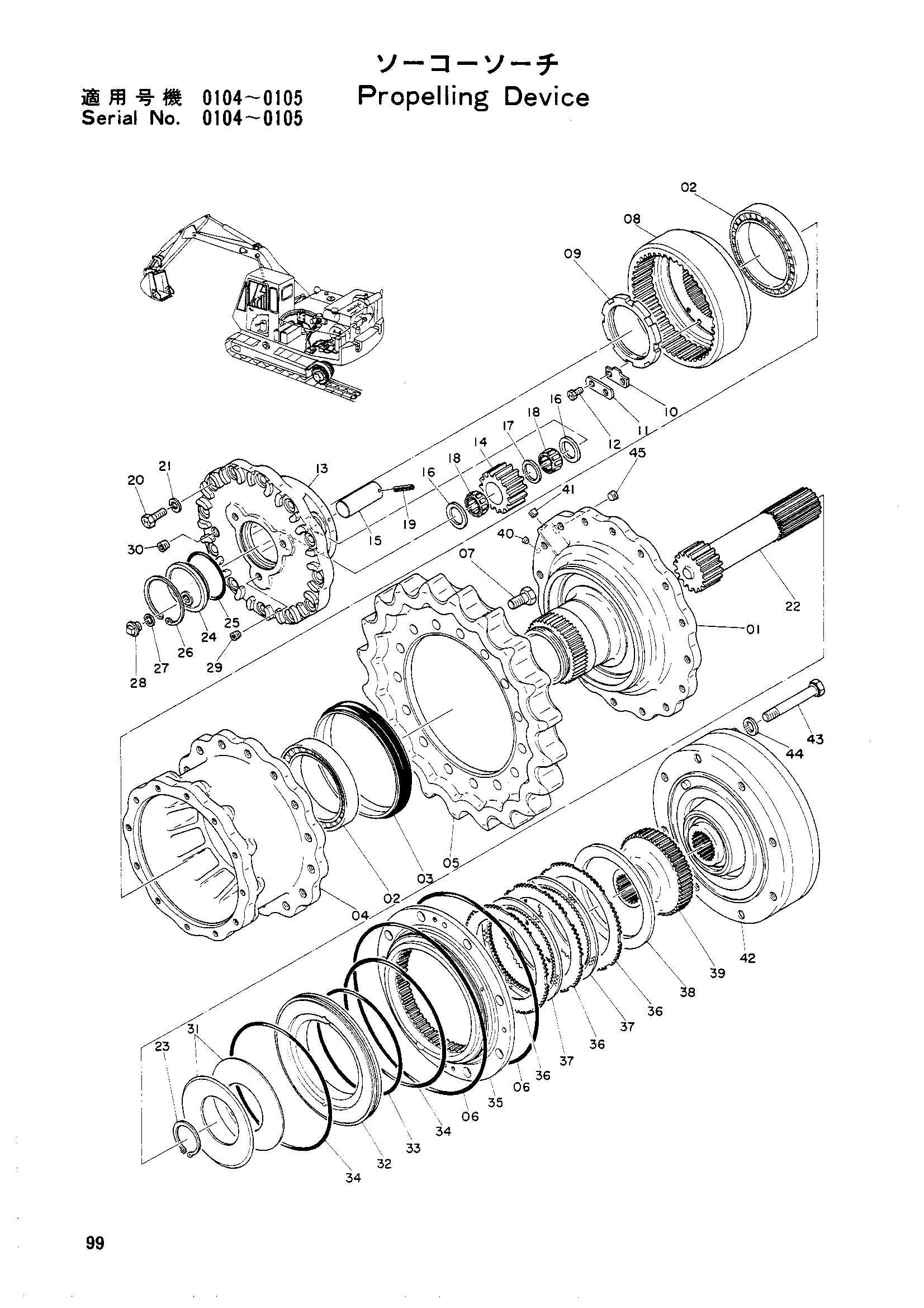

Заводская схема «Ходовой трансмиссия» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9011741	Ходовой устройство в сборе	2
01	1500360	Корпус	1
02	4509582	Подшипник каток	2
03	4514259	Комплект уплотнений	1
04	1500358	Барабан	1
05	2501309	Звёздочка	1
06	4018536	Уплотнительное кольцо	2
07	M222045	Болт	15
08	2002801	Коронная шестерня	1
09	3502680	Гайка	1
10	4513296	Пластина	1
11	4513295	Стопорная пластина	1
12	M111225	Болт	2
13	1500407	Водило	1
14	3502933	Планетарная шестерня	3
15	4513298	Палец	3
16	4045266	Упорная пластина	6
17	4513636	Упорная пластина	3
18	4513637	Игольчатый подшипник	6
19	4513294	Пружинный штифт	3
20	M211645	Болт	12
21	A590916	Пружинная шайба	12
22	2501481	Вал	1
23	954442	Стопорное кольцо	1
24	3502663	Крышка	1
25	A810110	Уплотнительное кольцо	1
26	991733	Стопорное кольцо	1
27	A890022	Манжета	1
28	J75384	Пробка	1
29	4504507	Пробка	3
30	993543	Пробка	1
31	4510578	Пружина	2
32	3004784	Поршень	1
33	4036312	Уплотнительное кольцо	1
34	4509574	Уплотнительное кольцо	2
35	2003323	Картридж	1
36	3501288	Пластина	3
37	3502034	Пластина фрикционный	2
38	4036317	Пластина	1
39	2003319	HUB	1
40	4504507	Пробка	1
41	993543	Пробка	1
42	9010897	Гидромотор	1
43	4510577	Болт	6
44	4018545	Плоская шайба	6
45	4506388	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
