Поддерживающий каток — HITACHI UH04M

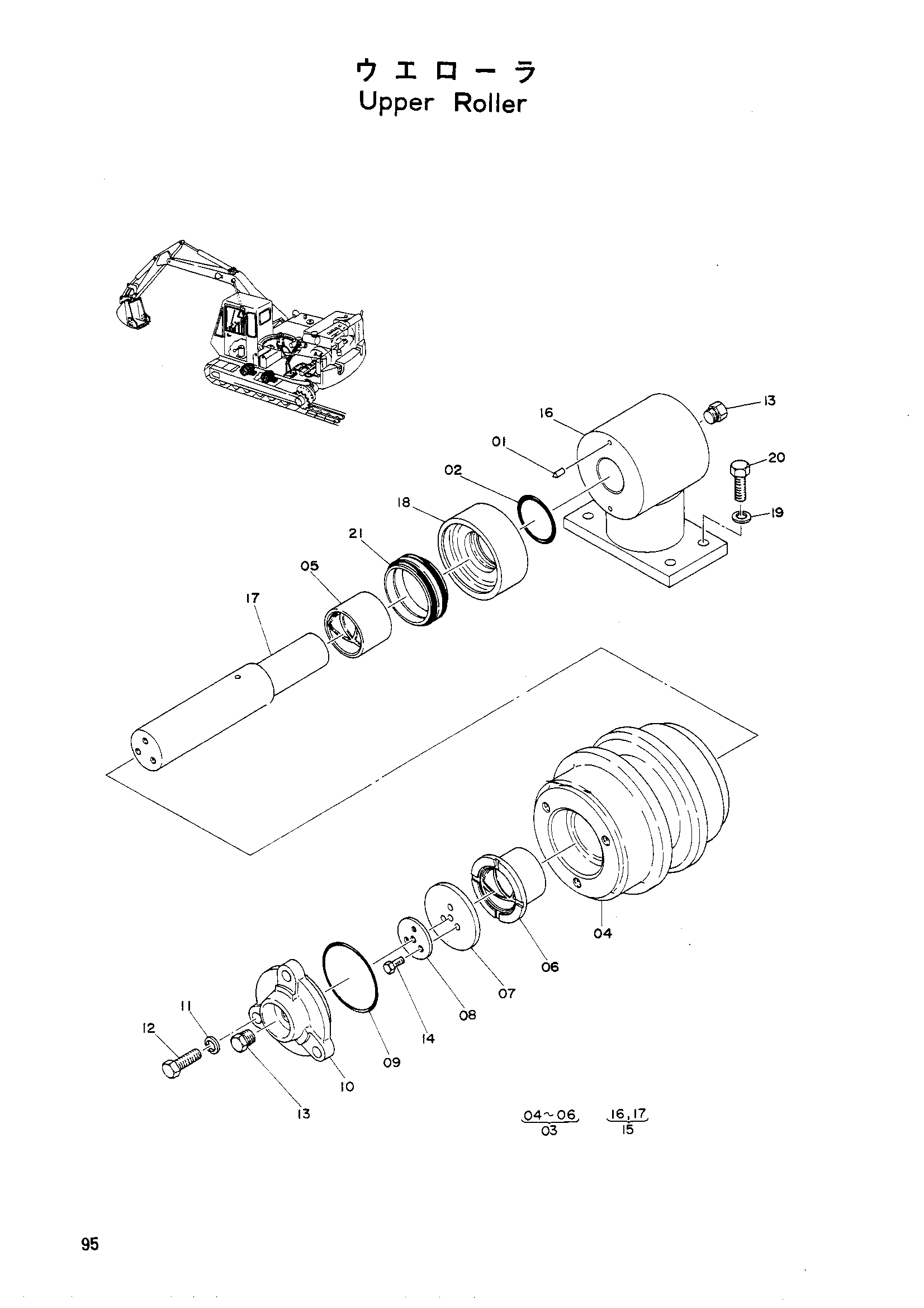

Заводская схема «Поддерживающий каток» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9402753 | Поддерживающий каток в сборе | 4 |
| 01 | J400513 | Установочный штифт | 2 |
| 02 | 942529 | Уплотнительное кольцо | 1 |
| 03 | 9403449 | Каток верхний(с втулка) | 1 |
| 04 | 9402713 | Каток верхний | 1 |
| 05 | 494421 | Втулка | 1 |
| 06 | 326731 | Втулка | 1 |
| 07 | 420638 | Шайба | 1 |
| 08 | 420639 | Стопорная пластина | 1 |
| 09 | 923836 | Уплотнительное кольцо | 1 |
| 10 | 314016 | Крышка | 1 |
| 11 | A590912 | Пружинная шайба | 3 |
| 12 | M111236 | Болт | 3 |
| 13 | 447483 | Пробка | 2 |
| 14 | M220820 | Болт | 3 |
| 15 | 9403466 | Кронштейн(с вал) | 1 |
| 16 | 8500698 | Кронштейн | 1 |
| 17 | 3500987 | Вал | 1 |
| 18 | 498940 | Втулка | 1 |
| 19 | A590916 | Пружинная шайба | 4 |
| 20 | M111636 | Болт | 4 |
| 21 | 4512571 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
