Передний — HITACHI UH04M

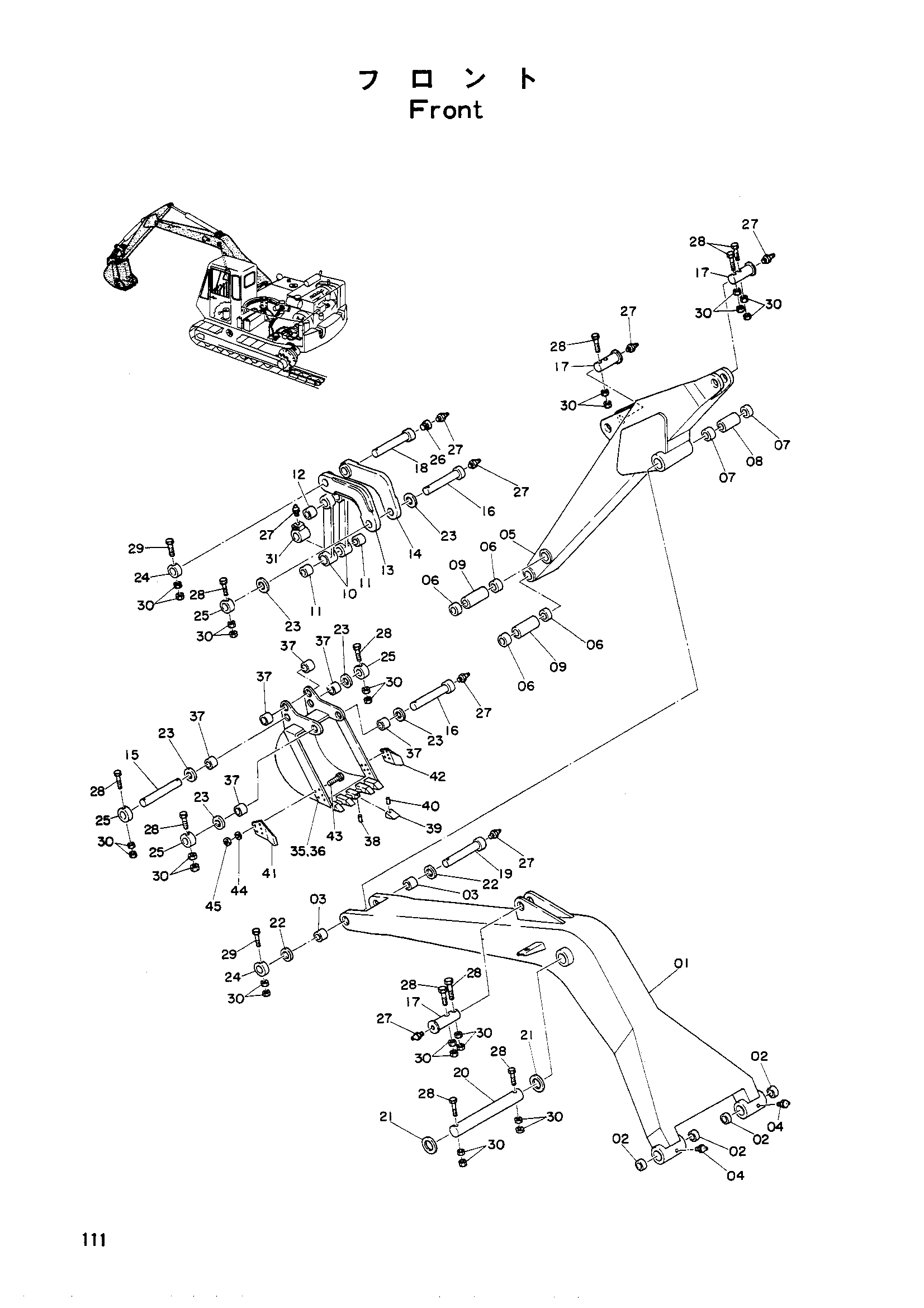

Заводская схема «Передний» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9016339	Стрела в сборе	1
01	9402809	Стрела в сборе	1
02	458184	Втулка	4
03	458137	Втулка	2
04	J75481	Штуцер	2
05	9401900	Рукоять в сборе	1
06	457906	Втулка	4
07	458136	Втулка	2
08	457909	Трубка	1
09	457908	Трубка	2
10	9005131	Тяга	2
11	457906	Втулка	1
12	458136	Втулка	1
13	2001205	Тяга	1
14	2001206	Тяга	1
15	3000453	Палец	1
16	330180	Палец	2
17	315017	Палец	3
18	330166	Палец	1
19	330165	Палец	1
20	315018	Палец	1
21	445112	Шайба	2
22	458139	Шайба	2
23	J21017	Шайба	6
24	458138	Проставка	2
25	498672	Проставка	4
26	457907	Адаптер	1
27	J75481	Штуцер	8
28	4006115	Болт	11
28	M121290	Болт	11
29	4006114	Болт	2
29	M121200	Болт	2
30	M511207	Гайка	26
30	M511210	Гайка	26
31	9701117	Проставка	1
35	9402834	Ковш в сборе	1
36	9010132	Ковш (с втулка)	1
37	458184	Втулка	6
38	963227	Резиновый фиксатор	5
39	4009402	Зуб наконечник(скальный)	5
39	973347	Зуб наконечник	5
40	963229	Стопорный палец	5
41	3501775	Боковой резец	1
42	3501774	Боковой резец	1
43	M122056	Болт	10
44	A590020	Пружинная шайба	10
45	M512016	Гайка	10

Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
