Каталог запчастей HITACHI
Электрооборудование — HITACHI UH04M

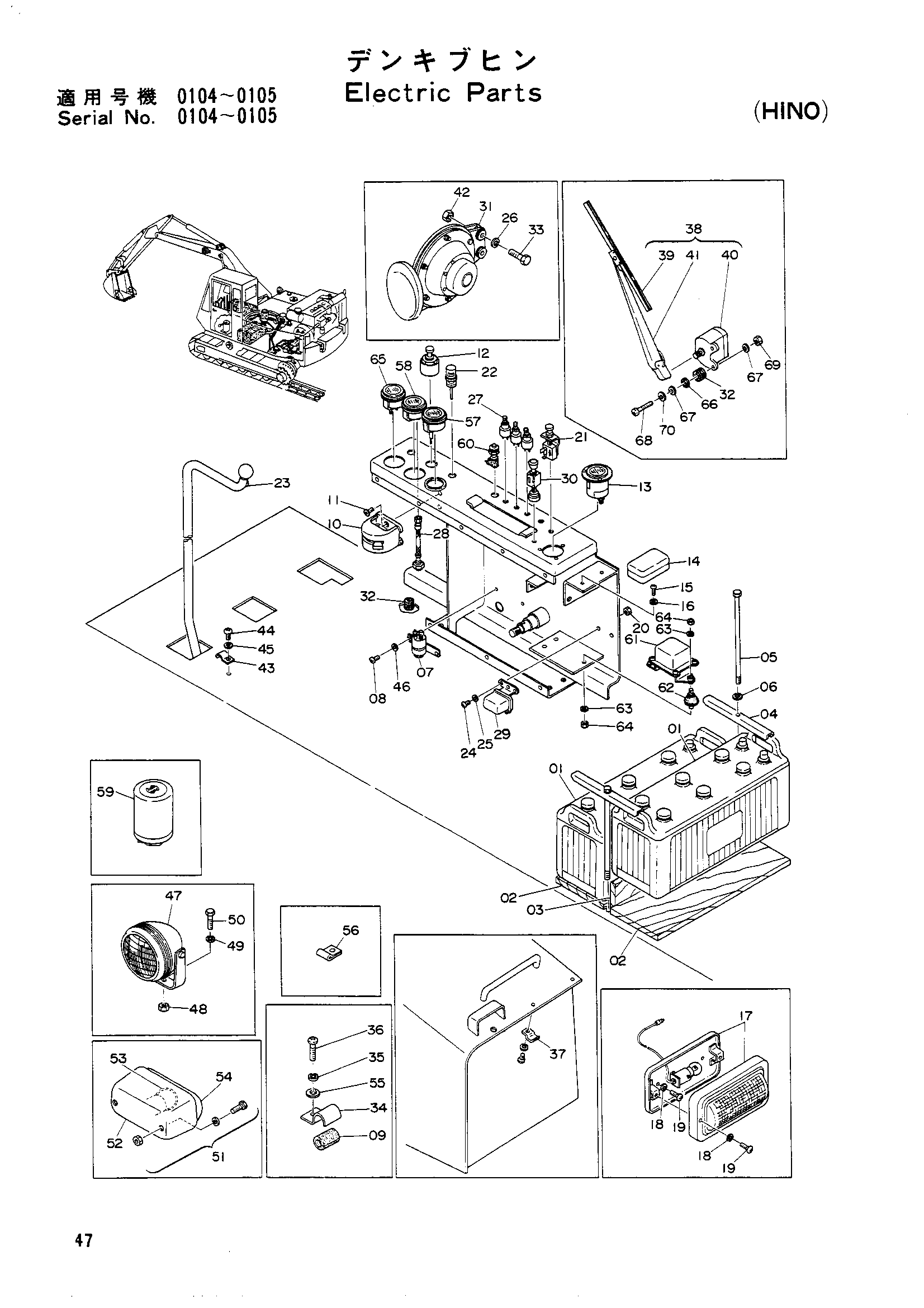

Заводская схема «Электрооборудование» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 215903 | Аккумулятор | 2 |
| 02 | 437254 | Воод | 2 |
| 03 | 445216 | Воод | 1 |
| 04 | 445214 | Держатель | 2 |
| 05 | 458155 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | 4013967 | Реле | 1 |
| 08 | M430813 | Винт | 2 |
| 09 | 957943 | Резиновая прокладка | 3 |
| 10 | 4013030 | Выключатель аккумулятор | 1 |
| 11 | M470816 | Винт | 2 |
| 12 | D910647 | Замок зажигания | 1 |
| 13 | 4504225 | Измеритель хоур | 1 |
| 14 | 3000399 | Короб предохранитель | 1 |
| 15 | M430610 | Винт | 2 |
| 16 | A590906 | Пружинная шайба | 2 |
| 17 | 973204 | Фонарь | 1 |
| 18 | A590905 | Пружинная шайба | 4 |
| 19 | M430513 | Винт | 4 |
| 20 | M501008 | Гайка | 1 |
| 21 | 445092 | Выключатель лигхтинг | 1 |
| 22 | 4512042 | Фонарь | 1 |
| 23 | 487086 | Выключатель звуковой сигнал | 1 |
| 24 | M430610 | Винт | 2 |
| 25 | A590906 | Пружинная шайба | 2 |
| 26 | A590908 | Пружинная шайба | 2 |
| 27 | 445198 | Выключатель | 4 |
| 28 | 4014353 | Трубка | 1 |
| 29 | 4505392 | Реле звуковой сигнал | 1 |
| 30 | 4009556 | Выключатель | 1 |
| 31 | 4505524 | Звуковой сигнал | 1 |
| 32 | 445100 | Резиновая втулка | 4 |
| 33 | M200822 | Болт | 2 |
| 34 | 446334 | Хомут | 1 |
| 35 | A590906 | Пружинная шайба | 9 |
| 36 | J350613 | Винт | 14 |
| 37 | 4513928 | Зажим | 3 |
| 38 | 4512528 | Стеклоочиститель | 1 |
| 39 | 4511185 | Отвал | 1 |
| 40 | 4507568 | Гидромотор | 1 |
| 41 | 4511186 | Рукоять | 1 |
| 42 | M500807 | Гайка | 2 |
| 43 | 499321 | Зажим | 13 |
| 44 | M430610 | Винт | 14 |
| 45 | A590906 | Пружинная шайба | 26 |
| 46 | 971217 | Шайба | 1 |
| 47 | 214771 | Головка фонарь в сборе | 2 |
| 48 | M501411 | Гайка | 1 |
| 49 | A590914 | Пружинная шайба | 1 |
| 50 | M101432 | Болт | 1 |
| 51 | 971683 | Таил фонарь в сборе | 1 |
| 52 | 970397 | Корпус | 1 |
| 53 | 970396 | Фонарь | 1 |
| 54 | 970395 | Стекло | 1 |
| 55 | J21006 | Шайба | 2 |
| 56 | 499318 | Зажим | 2 |
| 57 | 326748 | Измеритель ампере | 1 |
| 58 | 2001023 | Указатель оил-прес | 1 |
| 59 | 4032913 | Выключатель | 1 |
| 60 | D910776 | Фонарь пилотный | 1 |
| 61 | 4013968 | Регулятор | 1 |
| 62 | 448291 | Резиновая прокладка | 3 |
| 63 | A590908 | Пружинная шайба | 6 |
| 64 | M500805 | Гайка | 6 |
| 65 | 3501436 | Тхермометер | 1 |
| 66 | 4006187 | Резиновая прокладка | 2 |
| 67 | A590105 | Шайба | 4 |
| 68 | J360525 | Винт | 2 |
| 69 | J20305 | Гайка | 2 |
| 70 | J21305 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
