Крышка — HITACHI UH04M

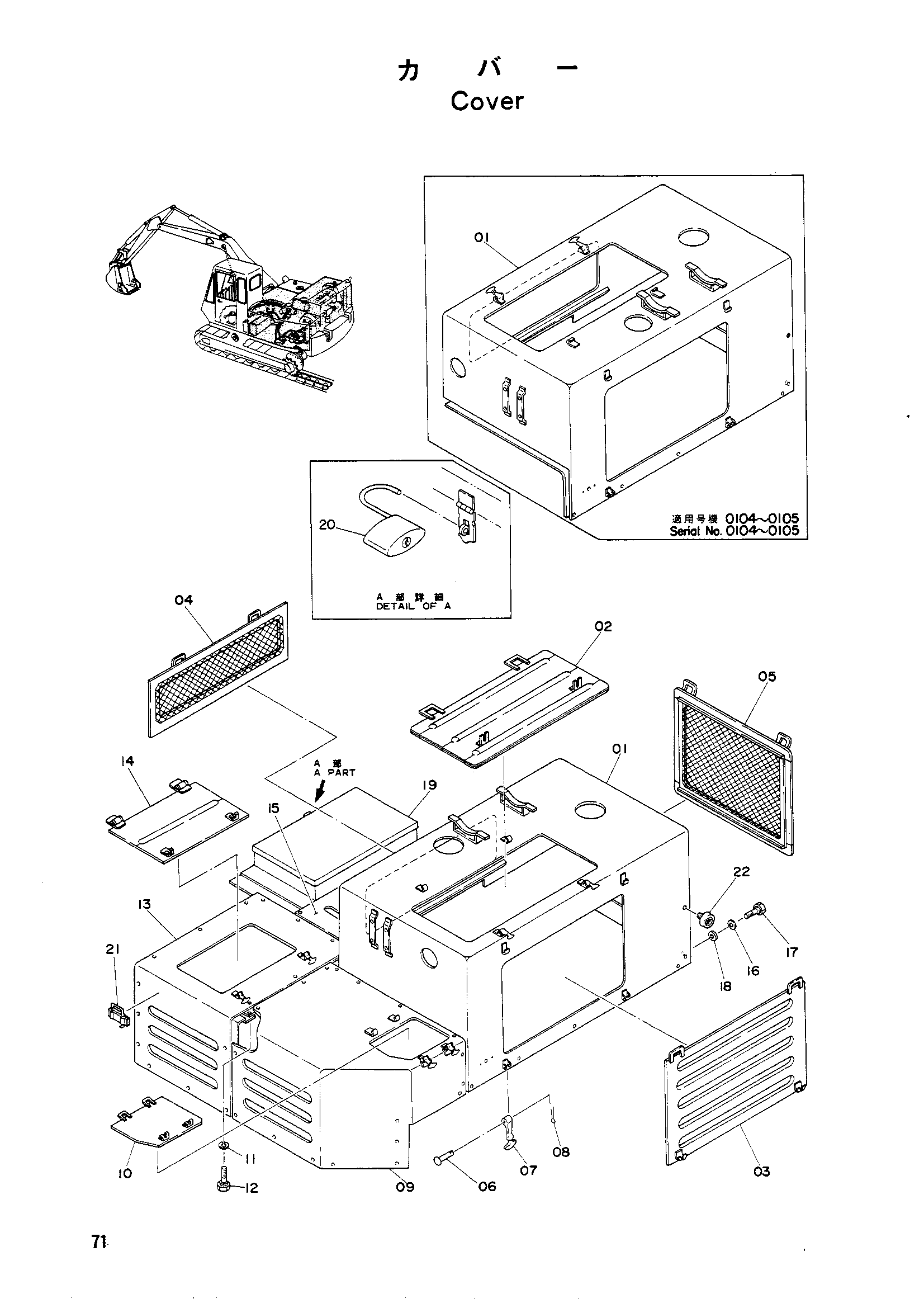

Заводская схема «Крышка» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6000909 | Крышка двигатель | 1 |
| 01 | 6001049 | Крышка двигатель | 1 |
| 02 | 8001729 | Крышка | 1 |
| 03 | 8501551 | Панель | 1 |
| 04 | 9800504 | Панель | 1 |
| 05 | 3000005 | Панель | 1 |
| 06 | 4004110 | Палец | 12 |
| 07 | 4004111 | Защёлка | 12 |
| 08 | A761610 | Шплинт | 12 |
| 08 | J761610 замена: A761610 | Шплинт | 12 |
| 09 | 7003810 | Крышка | 1 |
| 09 | 7501058 | Крышка | 1 |
| 10 | 9800585 | Крышка | 1 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | M101016 | Болт | 2 |
| 13 | 7002013 | Крышка | 1 |
| 13 | 7003811 | Крышка | 1 |
| 14 | 9800671 | Крышка | 1 |
| 15 | 4009701 | Крышка | 1 |
| 15 | 4056028 | Крышка | 1 |
| 16 | A590908 | Пружинная шайба | 55 |
| 17 | M200814 | Болт | 55 |
| 18 | A590108 | Шайба пластина | 55 |
| 19 | 7001929 | Ящик для инструментов | 1 |
| 20 | 4007674 | Шпонка гидроцилиндр | 1 |
| 21 | 4016078 | Замок | 1 |
| 22 | 447070 | Рефлектор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
