Двигатель (хино) — HITACHI UH04M

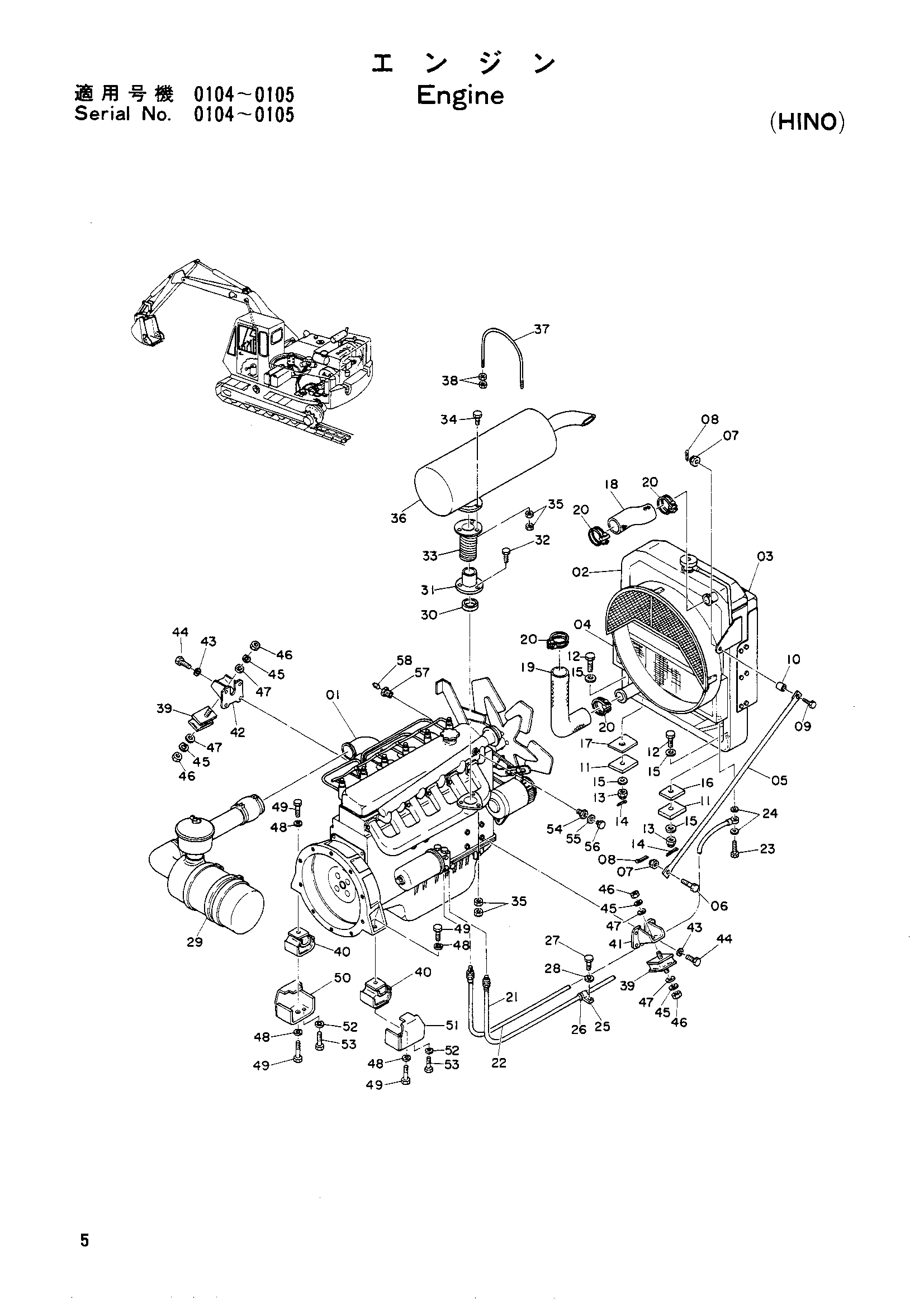

Заводская схема «Двигатель (хино)» для HITACHI UH04M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4510694	Двигатель	1
02	4506805	Радиатор	1
03	111382	Масляный радиатор	1
04	215381	Масляный радиатор	1
05	3502132	Стойка	2
06	4003713	Болт	3
07	M531619	Корончатая гайка	4
08	A764036	Шплинт	4
09	4508822	Болт	1
10	4506544	Проставка	1
11	443212	Резиновая прокладка	2
12	4004387	Болт	2
13	M531613	Корончатая гайка	2
14	A764036	Шплинт	2
15	A590116	Шайба	4
16	453369	Регулировочная шайба	1
17	453370	Регулировочная шайба	1
18	4513968	Резиновый шланг	1
19	4513967	Резиновый шланг	1
20	968803	Хомут шланга	4
21	4014039	Шланг	1
22	4014040	Шланг	1
23	445090	Болт соединение	2
24	445109	Уплотнительная шайба	4
25	499316	Зажим	1
26	929040	Резиновая прокладка	1
27	J100613	Болт	1
28	A590006	Пружинная шайба	1
29	9402469	Воздушный фильтр в сборе	1
30	4014045	Проставка	1
31	9701201	Фланец	1
32	M101040	Болт	3
33	8501221	Выпускная труба	1
34	M101032	Болт	3
35	M521006	Корончатая гайка	12
36	4035494	Глушитель	1
37	4035493	U-образный болт	2
38	M501006	Гайка	8
39	4013243	Резиновая прокладка	2
40	323535	Резиновая прокладка	2
41	8001524	Кронштейн(правый)	1
42	8001525	Кронштейн	1
43	A590910	Пружинная шайба	8
44	M111025	Болт	8
45	A590912	Пружинная шайба	4
46	M511215	Гайка	4
47	A590112	Шайба	4
48	A590916	Пружинная шайба	4
49	M111636	Болт	4
50	8001469	Кронштейн	1
51	8001438	Кронштейн	1
52	A590912	Пружинная шайба	4
53	M111228	Болт	4
54	4510999	Адаптер	1
55	A890016	Манжета	1
56	M880016	Пробка	1
57	J728483	Адаптер	1
58	J75283	Пробка масляный	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH04M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
